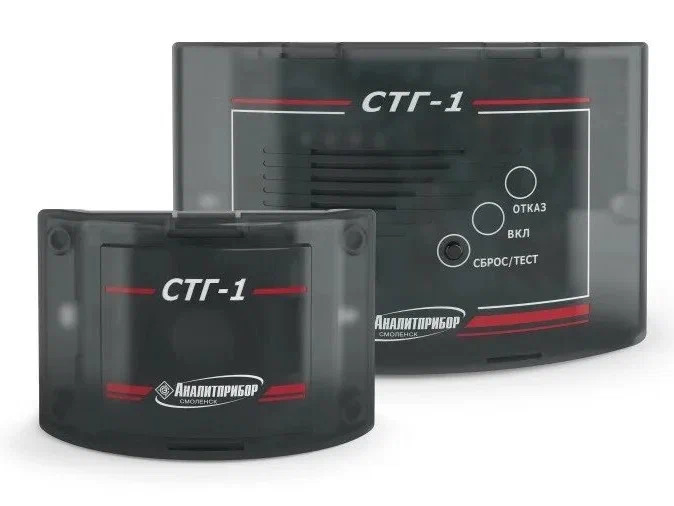

СТГ-1 сигнализатор горючих газов оксида углерода и горючих газов, ИБЯЛ.413411.056, -01

Подробнее

 /garantiya.png

 Сделано в России  Товар внесен в Госреестр  Евразийское соответствие

Доставка по России транспорной компанией Деловые Линии, СДЭК: до адреса или до удобного ПВЗ

ЗАКАЗАТЬ  /image028.png  по электронной почте info@diolenergo.ru







          Устройство СТГ-1 предназначено для оповещения о достижении опасных концентраций угарного газа (CO) и горючих газов в воздухе, таких как метан (CH4) или смесь пропана и бутана, не достигающих взрывоопасного уровня.

Модификации газосигнализаторов СТГ-1:

СТГ-1-1: оснащен одним внешним датчиком метана (CH4), подходит для помещений площадью до 100 м².

СТГ-1-2: комплектуется двумя выносными датчиками метана (CH4), предназначен для помещений площадью от 100 м² до 200 м².

          Применяется в котельных различной мощности, использующих сжиженный или природный газ, а также в неклассифицированных как взрывоопасные зонах промышленных, офисных и жилых зданий. В соответствии с нормативными требованиями, необходимое количество точек контроля определяется следующим образом: одна точка на 100 м² для метана и одна точка на 200 м² для угарного газа, при этом не менее одной точки контроля на помещение.

          Газоанализаторы СТГ-1 зарегистрированы в государственном реестре средств измерений Российской Федерации и поставляются с действующей государственной поверкой.

Периодичность поверки составляет 1 раз в год.

Тип устройства: стационарный, с двумя или тремя блоками, предназначен для непрерывной работы.

Принцип работы газосигнализатора СТГ-1:

− Для определения CO используется электрохимический метод.

− Для выявления CH применяется термохимический принцип.

− Проба воздуха в газосигнализаторах СТГ-1 отбирается методом диффузии.



Преимущества газоанализатора СТГ-1:

  • Оборудован реле с "сухими" контактами для каждого порогового значения, что позволяет управлять внешними устройствами, такими как вентиляционные системы, звуковые оповещатели и прочее исполнительное оборудование.
  • Имеет функцию оповещения о некорректном подключении сенсорного блока, повреждении кабеля или коротком замыкании в цепи.
  • Оснащен встроенной системой звукового и визуального оповещения.
  • Функция "ТЕСТ" позволяет проверить функциональность устройства и запорных клапанов без использования газовых смесей.
  • Внешний вход "АВАРИЯ" обеспечивает возможность объединения нескольких устройств в систему или интеграции с пожарной или охранной сигнализацией.
  • Модели, предназначенные для обнаружения оксида углерода, имеют выход "КОНТРОЛЬ" – аналоговый сигнал постоянного напряжения в диапазоне от 0,4 до 2,0 В для оценки метрологических параметров.
  • Подключение осуществляется через клеммные колодки.
  • Автоматическая калибровка нуля при запуске или каждые две недели.



Спецификации сигнализатора горючих газов СТГ-1

Ниже приведены технические параметры и характеристики сигнализатора СТГ-1:

ПараметрЗначение
Диапазон обнаружения горючих газов:
- при установке порога "АВАРИЯ-СН" на 10 % НКПР от 5 до 19 % НКПР
- при установке порога "АВАРИЯ-СН" на 20 % НКПР от 15 до 31 % НКПР
Время отклика, не превышающее:
- на горючий газ 15 секунд
- на монооксид углерода (CO) 45 секунд
Время установления номинального сигнала "КОНТРОЛЬ" 60 секунд
Время прогрева, не более:
- для канала горючих газов 5 минут
- для канала монооксида углерода 60 минут
Коммутация "сухих" контактов реле:
- 1-й порог (CO) одна группа, 30 В; 2,5 А
- 2-й порог (CO) одна группа, 220 В; 5 А
- авария (горючие газы) одна группа
Индикация Общая звуковая, раздельная световая
Уровень звукового давления (на 1 м) не менее 70 дБ
Защита от пыли и влаги IP30
Максимальная длина кабеля датчика горючих газов 200 м (сечение жилы 0,75 мм)
Напряжение питания от 130 до 253 В, 50 Гц
Потребляемая мощность, максимум 10 В·А
Габариты, не более:
- датчик метана 70x110x50 мм
- блок контроля с датчиком CO 195x120x65 мм
Масса, не более:
- датчик 0,5 кг
- блок контроля 1,0 кг
Среднее время безотказной работы не менее 30000 часов (с учетом замены сенсоров по истечении ресурса)
Гарантия:
- сигнализатор 18 месяцев
- сенсоры 12 месяцев
Срок службы:
- сигнализатор 10 лет
- сенсоры 5 лет
Условия эксплуатации:
Температура окружающей среды от -10 до +50 °C
Относительная влажность:
- блок контроля и сигнализации от 30 до 95 % (при 30 °C)
- блок датчиков от 30 до 95 % (при 40 °C)
Атмосферное давление от 84 до 106,7 кПа (630-800 мм рт. ст.)



Метрологические параметры газоанализатора СТГ-1

ПараметрЗначение
Детекция монооксида углерода (CO)
Пределы измеряемого диапазона 0 - 200 мг/м³
Отображаемый диапазон 0 - 250
Порог срабатывания 1 (CO) 20 мг/м³
Порог срабатывания 2 (CO) 100 мг/м³
Детекция горючих газов
Порог срабатывания (CH) 10 или 20 % НКПР, выбор значения осуществляется установкой/снятием перемычки пользователем на управляющем порте прибора.



Описание наружной формы и конструкции сигнализатора.

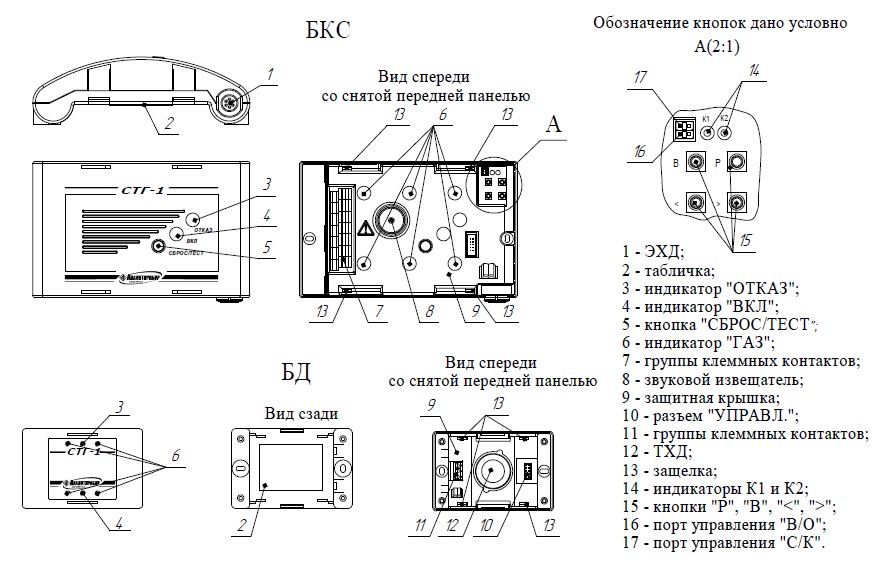

Чертеж СТГ-1





          Газосигнализатор СТГ-1 включает в себя два ключевых элемента: блок управления и сигнализации (БУС) и один или два выносных сенсорных блока (СБ). В БУС интегрирован датчик, измеряющий концентрацию монооксида углерода, в то время как сенсор, реагирующий на метан, располагается в сенсорном блоке. Связь между этими блоками осуществляется посредством трехпроводного соединения.

          Сигнализаторы СТГ-1 предназначены для работы в связке с электромагнитными клапанами КЭГ-9720 (как нормально открытыми, так и нормально закрытыми), используемыми в качестве запорных устройств в газопроводах, или с другими отсечными клапанами, соответствующими электрическим параметрам.



Подключение СТГ-1

          Блок управления газоанализатора СТГ-1, со встроенным датчиком CO, рекомендуется устанавливать вертикально на стене на высоте 1,5 - 1,8 метра от пола, в непосредственной близости от рабочего места, но не ближе двух метров от приточной вентиляции и окон. Не рекомендуется размещать прибор рядом с источниками тепла, например, радиаторами. Выносной датчик СТГ-1, предназначенный для обнаружения CH4, следует монтировать в местах вероятного скопления газа, вертикально на стене, на расстоянии не менее одного метра от газового оборудования и 10-20 сантиметров от потолка.



Метод последовательного подключения датчиков СТГ-1

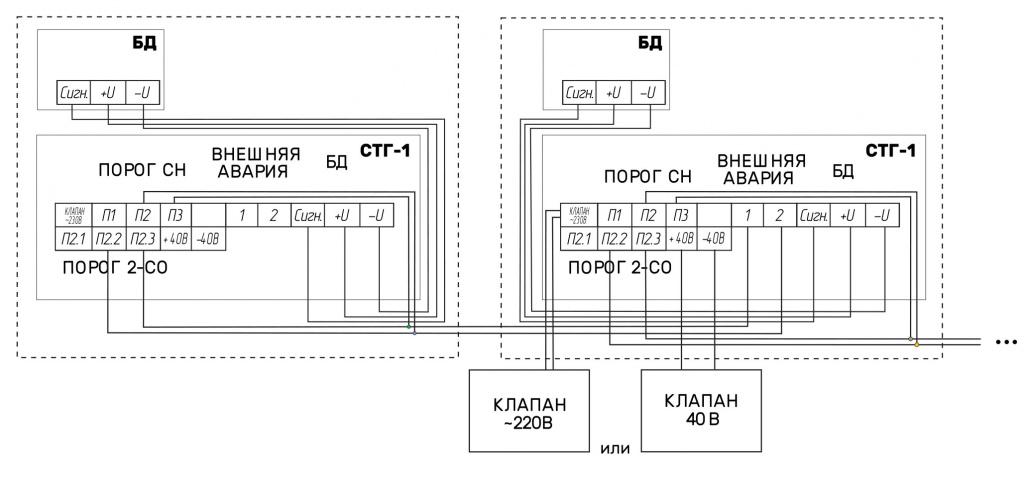

Схема подключения СТГ-1

Альтернативный способ организации связи для сигнализаторов СТГ-1 предусматривает их объединение в шлейф. Этот подход позволяет последовательно соединить несколько устройств, что упрощает монтаж и сокращает расход кабеля.



Режимы функционирования газоанализатора СТГ-1

Режим/событиеОписание индикации и действий
Включенное состояние Непрерывный зеленый свет индикатора "ВКЛ" на блоке контроля и сигнализации (БКС) и блоке датчика (БД).
Предупреждение по CO (ПОРОГ1-СО) При достижении концентрации угарного газа 20 мг/м³, на БКС мигает красная индикация "ГАЗ" с частотой 0,5-1 Гц, указывая на достижение первого порогового значения. Одновременно переключаются "сухие" контакты реле ПОРОГ1-СО. Сигнализация автоматически отключается при снижении концентрации ниже порога срабатывания.
Авария по CO (ПОРОГ2-СО) При достижении концентрации угарного газа 100 мг/м³, на БКС горит красная индикация "ГАЗ" и звучит прерывистый сигнал, информируя о достижении второго порогового значения. Одновременно переключаются "сухие" контакты реле ПОРОГ2-СО. Аварийная сигнализация блокируется и отключается только нажатием кнопки "СБРОС/ТЕСТ" после снижения концентрации ниже ПОРОГ2-СО.
Авария по CH (ПОРОГ-СН) При достижении концентрации метана 10% или 20% НКПР (в зависимости от конфигурации перемычки) на БКС и БД мигает красная индикация "ГАЗ" (5-6 Гц) и звучит сигнал на БКС, указывая на достижение порогового значения. Одновременно переключаются "сухие" контакты реле ПОРОГ-СН. Отключение сигнализации возможно только кнопкой "СБРОС/ТЕСТ" после снижения концентрации ниже ПОРОГ-СН. Данный сигнал имеет приоритет над сигналами ПОРОГ1-СО и ПОРОГ2-СО.
Отказ Постоянный желтый свет на БКС указывает на неисправность измерительного канала CO, обрыв или короткое замыкание кабеля между БКС и БД. Постоянный желтый свет на БКС и БД указывает на неисправность измерительной схемы CH в БД или поломку сенсора CH.
Внешняя авария Мигающий красный сигнал "ГАЗ" (двойная вспышка с периодом 5 с) и звуковой сигнал на БКС при поступлении внешнего сигнала аварии. Одновременно переключаются "сухие" контакты реле ПОРОГ1-СО, ПОРОГ2-СО, ПОРОГ-СН в положение, соответствующее сработавшей сигнализации. Сигналы ПОРОГ1-СО и ПОРОГ2-СО имеют приоритет над данным сигналом, а ПОРОГ-СН имеет приоритет над внешней аварией.
Выбор порога CH Установка или удаление перемычки на порте управления БД.
Выбор режима включения Активация или деактивация АВАРИЙНАЯ-СН после включения питания путем установки или снятия перемычки на порте управления БКС.
Индикация автокоррекции нуля CH Мигающий желтый свет на БД.
Корректировка нуля и чувствительности Подача сигналов на порт управления БКС для канала CO и на порт управления БД для канала CH.



          Для обеспечения надежной работы газоанализатора СТГ-1 необходимо строго соблюдать регламент технического обслуживания и поверки. Регулярная проверка работоспособности всех режимов сигнализации, особенно аварийных, позволяет своевременно выявлять и устранять неисправности. Особое внимание следует уделять состоянию датчиков, кабельных соединений и индикаторов, а также проверять правильность установки пороговых значений.

          Важным аспектом является правильная интерпретация сигналов, выдаваемых газоанализатором. Необходимо четко различать предупредительные и аварийные сигналы, а также понимать приоритетность различных событий. В случае срабатывания сигнализации необходимо оперативно принимать меры по устранению причины превышения концентрации газа и обеспечению безопасности персонала.

          При работе с газоанализатором необходимо учитывать возможность возникновения ложных срабатываний, вызванных внешними факторами, такими как электромагнитные помехи или резкие изменения температуры и влажности. Для минимизации риска ложных срабатываний рекомендуется использовать экранированные кабели, устанавливать газоанализатор в местах с минимальным уровнем помех и проводить регулярную калибровку.

          В целях обеспечения безопасности персонала и предотвращения аварийных ситуаций необходимо проводить регулярное обучение персонала правилам эксплуатации газоанализатора СТГ-1 и действиям в случае срабатывания сигнализации. Обучение должно включать изучение режимов работы газоанализатора, правил технического обслуживания, а также порядка действий при возникновении нештатных ситуаций.



В качестве альтернативы устаревшим сигнализаторам СТГ-1, выпуск которых прекращен, предлагаются следующие модификации:

Новая модель и ее идентификаторЧисло датчиков метанаЗаменяемая устаревшая модель
СТГ-1-1 ИБЯЛ.413411.056 1

СТГ-1-1Д10 (в) ИБЯЛ.413411.034,

СТГ-1-1Д10 (о) ИБЯЛ.413411.034-01,

СТГ-1-1Д20 (в) ИБЯЛ.413411.034-02,

СТГ-1-1Д20 (о) ИБЯЛ.413411.034-03

СТГ-1-2 ИБЯЛ.413411.056-01 2

СТГ-1-2Д10 (в) ИБЯЛ.413411.034-04,

СТГ-1-2Д10 (о) ИБЯЛ.413411.034-05,

СТГ-1-2Д20 (в) ИБЯЛ.413411.034-06,

СТГ-1-2Д20 (о) ИБЯЛ.413411.034-07

В таблице указано соответствие между новыми моделями сигнализаторов СТГ-1 и их устаревшими аналогами, снятыми с производства. Представлена информация о количестве датчиков метана, используемых в каждой модели.



В состав поставки СТГ-1 входят:

сигнализирующее устройство требуемой модели;

набор запасных частей и принадлежностей:

  • колпачок с номером ИБЯЛ.725313.008,

  • калибровочный колпачок ИБЯЛ.301121.015,

  • перемычка MJ-0-6,

опись прилагаемой документации по эксплуатации,

полный комплект документации, необходимой для эксплуатации.
