Описание
Устройство СТГ-1-2 разработано для оповещения о достижении заданных уровней концентрации угарного газа (CO) и взрывоопасных концентраций горючих газов, таких как метан (CH4) или смеси пропана и бутана, присутствующих в воздухе.
СТГ-1-2 находит применение в котельных различных размеров, использующих сжиженный и природный газ, а также в безопасных зонах производственных, офисных и жилых зданий.
Нормативные документы предписывают расчет необходимого количества датчиков, исходя из следующего принципа: один датчик на каждые 100 квадратных метров для обнаружения метана и один датчик на каждые 200 квадратных метров для обнаружения угарного газа, при этом минимальное количество - один датчик на помещение. Если достаточно одного датчика для контроля метана, рекомендуется рассмотреть возможность приобретения сигнализатора СТГ-1-1.
СТГ-1-2 представляет собой стационарный, автоматический, многоканальный прибор непрерывного действия.
Забор пробы осуществляется диффузионным методом.
Принцип работы основан на следующих методах измерений:
— для CO - электрохимический;
— для CH4 - термохимический.
Преимущества газоанализатора СТГ-1-2:
- Оборудован релейными "сухими" контактами по каждому пороговому значению сигнализации, дающими возможность управлять вентиляционными системами, сиренами и другими исполнительными механизмами (включать или выключать их).
- Обеспечивает оповещение в случае некорректного подключения сенсорного блока, разрыва цепи или короткого замыкания в линии передачи данных.
- Имеет встроенные системы звукового и визуального оповещения.
- Оснащен кнопкой "ТЕСТ", позволяющей проводить диагностику работоспособности устройства и запорных клапанов без использования газовых смесей.
- Предусмотрен внешний вход "АВАРИЯ" для интеграции приборов в общую систему или подключения к противопожарной или охранной сигнализации.
- В устройствах, измеряющих концентрацию монооксида углерода, имеется выход "КОНТРОЛЬ" - сигнал постоянного тока в диапазоне от 0,4 до 2,0 В для мониторинга метрологической точности.
- Подключение осуществляется посредством клеммных соединений.
- Автоматическая калибровка нуля выполняется при включении или каждые две недели.
Технические параметры газоанализатора СТГ-1-2
В таблице ниже представлены спецификации и рабочие характеристики сигнализатора СТГ-1-2:
Параметр | Значение |
---|---|
Диапазон измерений горючих газов: | |
* при установке порога "АВАРИЯ-СН" на 10% НКПР | от 5 до 19 % НКПР |
* при установке порога "АВАРИЯ-СН" на 20% НКПР | от 15 до 31 % НКПР |
Время отклика, макс.: | |
* на горючий газ | 15 секунд |
* на угарный газ (CO) | 45 секунд |
Время достижения 90% номинального сигнала | 60 секунд |
Время выхода на рабочий режим, макс.: | |
* по каналу горючих газов | 5 минут |
* по каналу угарного газа | 60 минут |
Параметры "сухих" контактов реле: | |
* 1-й порог (CO) | одна группа, 30 В, 2,5 А |
* 2-й порог (CO) | одна группа, 220 В, 5 А |
* авария (горючие газы) | одна группа |
Индикация | общая звуковая, раздельная световая |
Уровень звука на расстоянии 1 м | не менее 70 дБ |
Класс защиты от пыли и влаги | IP30 |
Максимальная длина кабеля датчика горючих газов | 200 м, сечение 0,75 мм |
Электропитание | от 130 до 253 В, 50 Гц |
Потребляемая мощность, макс. | 10 В·А |
Габариты, макс.: | |
* блок датчика (метан, 2 шт.) | 70x110x50 мм |
* блок контроля (встроенный датчик CO) | 195x120x65 мм |
Масса, макс.: | |
* блок датчика | 0,5 кг |
* блок контроля | 1,0 кг |
Среднее время наработки на отказ (с заменой сенсоров) | не менее 30000 часов |
Гарантийный период: | |
* сигнализатор | 18 месяцев |
* сенсоры | 12 месяцев |
Срок службы: | |
* сигнализатор | не менее 10 лет |
* сенсоры | 5 лет |
Условия эксплуатации: | |
* Температура окружающей среды | от -10 до +50 °С |
* Влажность воздуха: | |
* блок контроля | от 30 до 95 % при 30 °С |
* блок датчиков | от 30 до 95 % при 40 °С |
* Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
Метрологические параметры газоанализатора
Параметр | Значение |
---|---|
Детекция монооксида углерода (CO) | |
Область измерений | 0-200 мг/м3 |
Отображаемый диапазон | 0-250 мг/м3 |
Порог срабатывания 1 (CO) | 20 мг/м3 |
Порог срабатывания 2 (CO) | 100 мг/м3 |
Детекция горючих газов | |
Порог (CH) | 10% или 20% НКПР. Выбор уровня осуществляется посредством установки/снятия перемычки пользователем на управляющем порту устройства. |

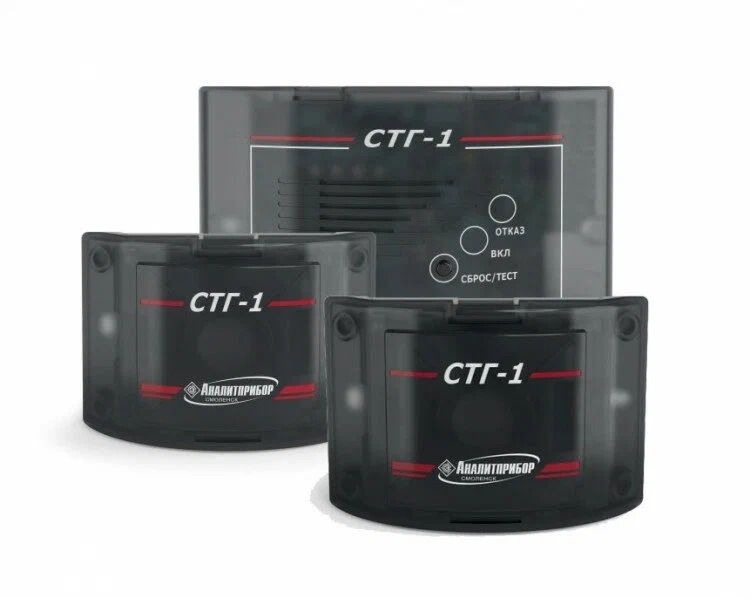

Сигнализатор СТГ-1-2 имеет следующую структуру: главный блок управления и оповещения (БУС) в сочетании с парой выносных детекторов (Д). Внутри блока управления находится датчик монооксида углерода, в то время как датчик, определяющий наличие горючих газов, размещен в выносном блоке. Для обмена данными между этими блоками используется трехжильный кабель.
СТГ-1-2 разработан для совместного использования с электромагнитными клапанами типов КЭГ-9720 (нормально открытый) и КЭГ-9720 (нормально закрытый), которые служат запорными устройствами на газовых трубопроводах, либо с другими отсечными клапанами, имеющими аналогичные электрические параметры.
Блок управления с интегрированным датчиком CO необходимо монтировать вертикально на стене на высоте 1,5 - 1,8 метра от уровня пола рядом с рабочим местом, но на расстоянии не менее 2 метров от приточных вентиляционных отверстий и окон. Не рекомендуется устанавливать устройство вблизи источников тепла (отопительных приборов).
Внешние датчики метана рекомендуется размещать в зонах вероятного скопления газа, вертикально на стене, на расстоянии не менее одного метра от газового оборудования и на расстоянии 10-20 см от потолочной поверхности.

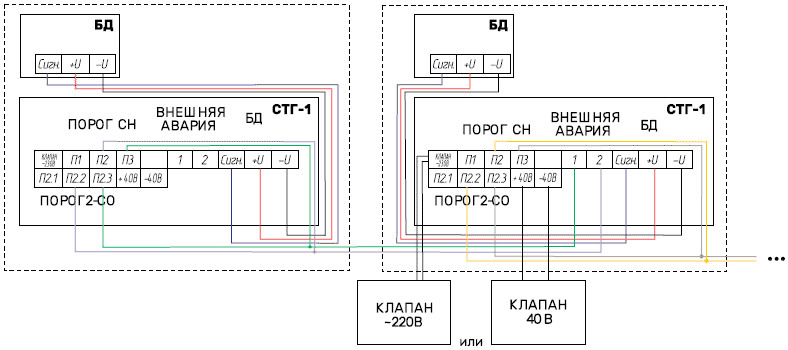

Метод последовательного соединения датчиков
Режимы функционирования газоанализатора СТГ-1-2
Режим / Событие | Описание сигнализации и действий |
---|---|
ВКЛЮЧЕНО | Непрерывный зеленый индикатор "ВКЛ" на блоке контроля и сигнализации (БКС) и блоке датчика (БД). |
ПРЕДУПРЕЖДЕНИЕ-СО (при концентрации 20 мг/м3) | Мигающий красный сигнал "ГАЗ" (частота 0,5-1 Гц) на БКС. Указывает на достижение концентрацией угарного газа уровня ПОРОГ1-СО. Происходит переключение "сухих" контактов реле ПОРОГ1-СО. Автоматически отключается при снижении концентрации ниже порога срабатывания. |
АВАРИЯ-СО (при концентрации 100 мг/м3) | Постоянный красный сигнал "ГАЗ" и прерывистый звуковой сигнал на БКС. Указывают на достижение концентрацией угарного газа уровня ПОРОГ2-СО. Происходит переключение "сухих" контактов реле ПОРОГ2-СО. Сигнализация блокируется. Отключение возможно кнопкой "СБРОС/ТЕСТ" после снижения концентрации ниже порога ПОРОГ2-СО. |
АВАРИЯ-СН (при 10 или 20 % НКПР) | Мигающий красный сигнал "ГАЗ" (частота 5-6 Гц) на БКС и БД, и звуковой сигнал на БКС. Указывают на достижение концентрацией метана уровня ПОРОГ-СН в месте установки БД. Происходит переключение "сухих" контактов реле ПОРОГ-СН. Отключение возможно кнопкой "СБРОС/ТЕСТ" после снижения концентрации ниже ПОРОГ-СН. АВАРИЯ-СН имеет приоритет над ПОРОГ1-СО и ПОРОГ2-СО. |
ОТКАЗ | Постоянный желтый сигнал на БКС. Указывает на неисправность измерительного канала угарного газа, обрыв или короткое замыкание кабеля связи БКС с БД. Постоянный желтый сигнал на БКС и БД указывает на неисправность измерительной схемы канала CH в БД или выход из строя датчика CH. |
ВНЕШНЯЯ АВАРИЯ | Мигающий красный сигнал "ГАЗ" (двойная вспышка с периодом 5 с) и звуковой сигнал на БКС при поступлении сигнала на вход АВАРИЯ. Происходит переключение "сухих" контактов реле ПОРОГ1-СО, ПОРОГ2-СО, ПОРОГ-СН в положение, соответствующее сработавшей сигнализации. ВНЕШНЯЯ АВАРИЯ имеет приоритет над ПОРОГ1-СО; ПОРОГ2-СО, а ПОРОГ-СН имеет приоритет над сигнализацией ВНЕШНЯЯ АВАРИЯ. |
Выбор значения ПОРОГ-СН | Установка/снятие перемычки на порте управления БД. |
Выбор режима включения | Установка/снятие перемычки на порте управления БКС определяет срабатывание/несрабатывание АВАРИИ-СН после подачи питания. |
Индикация автокоррекции нуля по каналу CH | Прерывистый желтый сигнал на БД. |
Корректировка нуля и чувствительности | Подача сигналов на порт управления БКС (канал CO) и БД (канал CH). |
Взамен устаревших и более не выпускаемых моделей СТГ-1-2 предлагается современная версия СТГ-1-2.
Ниже перечислены обозначения старых модификаций, которые заменяются новым прибором:
СТГ-1-2Д10 (в) ИБЯЛ.413411.034-04
СТГ-1-2Д10 (о) ИБЯЛ.413411.034-05
СТГ-1-2Д20 (в) ИБЯЛ.413411.034-06
СТГ-1-2Д20 (о) ИБЯЛ.413411.034-07
В комплект поставки газосигнализатора СТГ-1-2 входят:
- сигнализатор загазованности;
- запасные части и принадлежности (ЗИП): колпачок с артикулом ИБЯЛ.725313.008, колпачок для проведения поверочных работ ИБЯЛ.301121.015, джампер типа MJ-0-6,
- перечень эксплуатационной документации,
- полный набор эксплуатационных документов.
