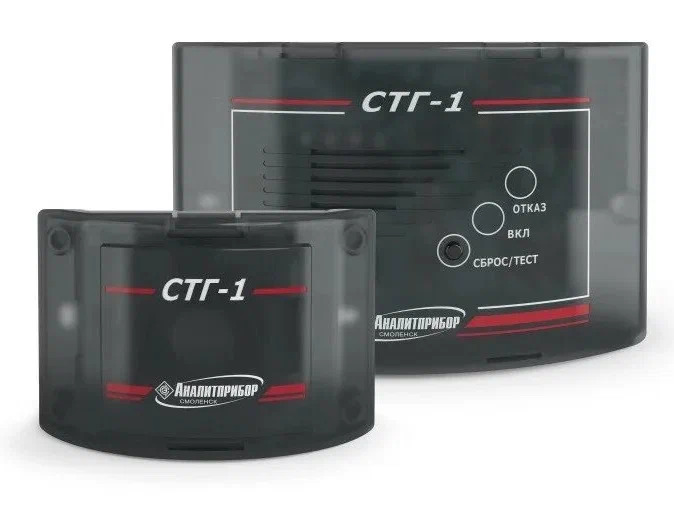

СТГ-1-1 сигнализатор оксида углерода с 1 датчиком метана, ИБЯЛ.413411.056

Скачать техническое описание PDF
Подробнее

 /garantiya.png

 Сделано в России  Товар внесен в Госреестр  Евразийское соответствие

Доставка по России транспорной компанией Деловые Линии, СДЭК: до адреса или до удобного ПВЗ

ЗАКАЗАТЬ  /image028.png  по электронной почте info@diolenergo.ru



Описание

Газоанализатор СТГ-1-1 разработан для оповещения о превышении заданных пороговых концентраций угарного газа (CO) и взрывоопасных концентраций горючих газов, таких как метан (CH4) или смесь пропана и бутана, в воздушной среде.

СТГ-1-1 используется для установки в котельных помещениях различной мощности, использующих сжиженный или природный газ, а также в безопасных зонах производственных, офисных и жилых зданий.

В соответствии с нормативными требованиями, число требуемых контрольных точек определяется по формуле: один датчик на 100 квадратных метров для метана и один датчик на 200 квадратных метров для угарного газа, но не менее одного датчика на каждое помещение. В случае необходимости установки двух датчиков для обнаружения метана, рекомендуется рассмотреть приобретение газосигнализатора СТГ-1-2.

Сигнализатор представляет собой стационарный, автоматический, многоканальный прибор непрерывного действия.

Проба отбирается диффузионным методом.

Принцип работы газоанализатора СТГ-1-1 основан на следующих методах:

для CO – электрохимический;

для CH4 – термохимический.



Преимущества газоанализатора:

  • Присутствие "сухих" релейных контактов для каждого уровня тревоги, дающее возможность активировать (деактивировать) систему вентиляции, звуковую сигнализацию и другие устройства управления.
  • Обеспечение индикации некорректного подсоединения сенсорного блока, повреждения или короткого замыкания в цепи подключения.
  • Интегрированная система звукового и визуального оповещения о тревоге.
  • Функция "ТЕСТ" для проверки функциональности устройства и запорных клапанов без использования газовых смесей.
  • Наличие внешнего входа "АВАРИЯ", обеспечивающего возможность объединения приборов в последовательную цепь или подключения к системам пожарной или охранной сигнализации.
  • В устройствах, предназначенных для обнаружения монооксида углерода, имеется выход "КОНТРОЛЬ" – аналоговый сигнал постоянного напряжения от 0,4 до 2,0 В для мониторинга метрологических параметров.
  • Удобное подключение посредством клеммных колодок.
  • Автоматическая калибровка нулевого значения при включении или периодически, каждые две недели.



Метрологические параметры газосигнализатора СТГ-1-1

ПараметрЗначение
Канал определения монооксида углерода (CO)
Область измерений от 0 до 200 мг/м3
Диапазон отображаемых значений от 0 до 250
Уровень срабатывания 1 (CO) 20 мг/м3
Уровень срабатывания 2 (CO) 100 мг/м3
Канал для обнаружения горючих газов
Порог срабатывания (CH) 10 или 20 % НКПР, выбор зависит от наличия/отсутствия джампера, который пользователь устанавливает на управляющем порту устройства.



Ниже представлены ключевые параметры и характеристики сигнализатора СТГ-1-1:

ПараметрЗначение
Диапазон измерения концентрации горючих газов: - При установке порога "АВАРИЯ-СН" на 10% НКПР - При установке порога "АВАРИЯ-СН" на 20% НКПР от 5 до 19 % НКПР от 15 до 31 % НКПР
Максимальное время отклика: - На горючий газ - На оксид углерода (CO) 15 секунд 45 секунд
Время достижения 90% от номинального сигнала на выходе "КОНТРОЛЬ" (T0,9ном) 60 секунд
Максимальное время прогрева: - Канал горючих газов - Канал оксида углерода 5 минут 60 минут
Параметры "сухих" контактов реле: - 1-й порог (CO) - 2-й порог (CO) - Авария (горючие газы) одна группа 30 В; 2,5 А одна группа 220 В; 5 А одна группа
Индикация Общая звуковая, раздельная световая
Уровень звукового давления на расстоянии 1 м не менее 70 дБ
Степень защиты от пыли и влаги IP30
Максимальная длина кабеля связи между блоком контроля и датчиком горючих газов (при сечении жилы 0,75 мм) 200 метров
Напряжение питания от 130 до 253 В, 50 Гц
Максимальная потребляемая мощность 10 В·А
Габаритные размеры: - Блок датчика (метан) - Блок контроля (со встроенным датчиком CO) 70х110х50 мм 195х120х65 мм
Масса: - Блок датчика - Блок контроля 0,5 кг 1,0 кг
Минимальная средняя наработка на отказ (с учетом замены выработавших ресурс электрохимических или термохимических датчиков) 30000 часов
Гарантийный срок: - Сигнализатор СТГ-1-1 - Сенсоры 18 месяцев 12 месяцев
Минимальный срок службы: - Сигнализатор СТГ-1-1 - Сенсоры 10 лет 5 лет



Условия эксплуатации:

ПараметрЗначение
Температура окружающей среды от -10 до +50°С
Относительная влажность воздуха: - Блок контроля - Блок датчиков от 30 до 95 % (при 30°С) от 30 до 95 % (при 40°С)
Атмосферное давление от 84 до 106,7 кПа (630-800 мм рт. ст.)



Сигнализатор СТГ-1-1 состоит из двух основных частей:

блока управления и индикации (БУИ) и вынесенного сенсорного блока (БД).

Датчик, реагирующий на угарный газ, интегрирован в БУИ, в то время как датчик метана расположен в БД. Для обмена данными между этими блоками используется трехжильный кабель.

СТГ-1-1 (ИБЯЛ.413411.056) разработан для совместной работы с электромагнитными клапанами КЭГ-9720 (с нормально открытым и нормально закрытым состоянием), которые применяются в качестве запорных механизмов на газовых магистралях, или с другими отсечными клапанами, имеющими совместимые электрические параметры.

Подключение

Блок управления, оснащенный датчиком CO, рекомендуется монтировать вертикально на стене, на высоте от 1,5 до 1,8 метра от уровня пола, в зоне непосредственной близости от рабочего места пользователя. Важно соблюдать дистанцию не менее двух метров от вентиляционных отверстий и открытых окон. Не допускается размещение прибора вблизи источников тепла, таких как радиаторы.

Выносной датчик, предназначенный для обнаружения метана, следует размещать в местах, где наиболее вероятно скопление газа. Его устанавливают вертикально на стене, на удалении не менее одного метра от газового оборудования и на расстоянии 10-20 сантиметров от потолочной поверхности.

Метод подключения нескольких датчиков сигнализации в единую цепь.

Схема подключения



Сопоставление устаревших и актуальных версий СТГ-1

Актуальные модели (с 2011 г.) и их чертежные обозначенияЧисло датчиков, определяющих метанМодели предыдущего поколения (заменяемые), производившиеся до 2011 г.
СТГ-1-1 ИБЯЛ.413411.056 Один датчик метана (CH4) СТГ1-1Д10 (в) ИБЯЛ.413411.034 СТГ1-1Д10 (о) ИБЯЛ.413411.034-01 СТГ1-1Д20 (в) ИБЯЛ.413411.034-02 СТГ1-1Д20 (о) ИБЯЛ.413411.034-03
СТГ-1-2 ИБЯЛ.413411.056-01 Два датчика метана (CH4) СТГ1-2Д10 (в) ИБЯЛ.413411.034-04 СТГ1-2Д10 (о) ИБЯЛ.413411.034-05 СТГ1-2Д20 (в) ИБЯЛ.413411.034-06 СТГ1-2Д20 (о) ИБЯЛ.413411.034-07



В таблице отражено соответствие между современными образцами газоанализаторов СТГ-1 и их предшественниками. В первой колонке указаны наименования и чертежи актуальных моделей, выпускаемых с 2011 года. Во второй колонке указано количество сенсоров, предназначенных для обнаружения метана (CH4). Третья колонка содержит информацию о старых моделях, которые были сняты с производства до 2011 года и заменены на современные аналоги.



В стандартный комплект поставки газосигнализатора СТГ-1-1 (ИБЯЛ.413411.056) входят:

сигнализатор в нужной модификации, а также набор запасных частей,

инструментов и принадлежностей (ЗИП), включающий в себя: защитный колпачок (ИБЯЛ.725313.008), колпачок для проведения поверок (ИБЯЛ.301121.015) и джампер типа MJ-0-6.

Кроме того, в комплекте поставляется перечень эксплуатационных документов и полный набор необходимой технической документации.



За отдельную плату к газоанализатору СТГ-1-1 можно приобрести следующее дополнительное оборудование:

Электромагнитные клапаны КЭГ-9720 в нормально открытом (НО) и нормально закрытом (НЗ) исполнениях.

Сенсор на метан (CH4) термохимического типа (ТХД) ИБЯЛ.413923.031-03 для замены отработавшего свой ресурс.

Сенсор на угарный газ (CO) электрохимического типа (ЭХД) ИБЯЛ.305649.035-83 для замены отработавшего свой ресурс.

Газовые баллоны с ГСО-ПГС (четырехлитровые баллоны с поверочными газовыми смесями):

ПГС СО в воздухе, концентрация 1,2 мг/м3.

ПГС СО в воздухе, концентрация 190 мг/м3.

ПГС СН4 в воздухе, концентрация 0,66% об.

ПГС СН4 в воздухе, концентрация 1,1% об.

Вентиль для точной регулировки расхода газа ИБЯЛ.306577.002.

Индикатор расхода газовой смеси ИБЯЛ.418622.003-01.

Диспетчерский пульт ДИСП ИБЯЛ.465213.003, предназначенный для приема сигналов "АВАРИЯ", обеспечения световой и звуковой сигнализации и одновременной коммутации "сухих" контактов реле.
