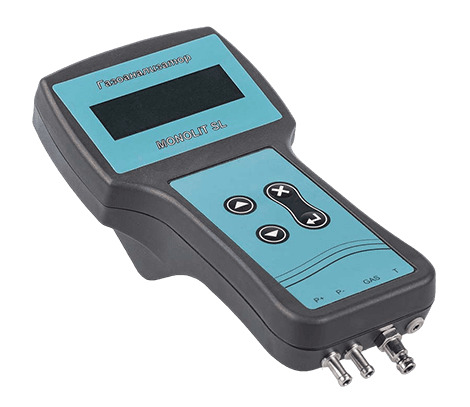

MONOLIT SL – это портативный прибор для анализа газов, позволяющий одновременно отслеживать до трех газов из следующего списка:
O2 кислород | электрохимический датчик
CO оксид углерода | электрохимический датчик
NO оксид азота | электрохимический датчик
NO2 диоксид азота | электрохимический датчик
SO2 диоксид серы | электрохимический датчик
H2S сероводород | электрохимический датчик
NH3 аммиак | электрохимический датчик
CO2 углекислый газ | оптический датчик
CH общая сумма углеводородов | оптический датчик
» Описание
Многокомпонентный портативный газоанализатор Monolit SL, в зависимости от исполнения, предназначен для:
— измерения концентраций кислорода, монооксида углерода, оксида азота, диоксида серы, диоксида азота, сероводорода, суммарных углеводородов и диоксида углерода в промышленных и дымовых газах, образующихся при сжигании топлива;
— вычисления содержания диоксида углерода и суммарного количества оксидов азота;
— определения скорости газового потока и расхода дымовых газов при использовании трубок Пито или НИИОГАЗ;
— расчета ключевых параметров топливосжигающих установок, таких как коэффициент избытка воздуха, коэффициент тепловых потерь и эффективность сгорания топлива.
Прибор заключен в прочный корпус из ударостойкого пластика, обеспечивающий герметичность класса IP20 или IP54 (по запросу). Взрывозащищенные версии поставляются исключительно с классом защиты IP54. Газоанализатор оснащен цифровым экраном для отображения данных, мембранной клавиатурой для управления и энергонезависимой памятью для хранения результатов.
Существуют различные модификации газоанализатора, отличающиеся числом контролируемых точек (от 1 до 3) и целевым назначением. Конструкция прибора предусматривает использование электрохимических и оптических датчиков, выбор которых определяется измеряемым компонентом.
Питание устройства может осуществляться от сети переменного тока 220 В или от встроенного перезаряжаемого аккумулятора на 3,6 В.
» Ключевые особенности газоанализатора Monolit SL:
— ЖК-дисплей с подсветкой для удобства работы;
— Измерение температуры и избыточного давления анализируемого газа;
— Измерение температуры окружающего воздуха;
— Звуковая сигнализация при превышении заданных порогов;
— Программируемые пороги срабатывания сигнализации;
— Запись результатов измерений во внутреннюю память;
— Длительное время автономной работы – не менее 8 часов;
— Функция самодиагностики для выявления неисправностей;
— Возможность оснащения модулем Wi-Fi для беспроводной связи со смартфонами, планшетами, ноутбуками и компьютерами (опционально);
— Пробоотборный зонд и трубка Пито для измерения скорости потока (опционально).
» Области применения газоанализатора Monolit SL:
— нефтегазовая промышленность,
— пищевая промышленность,
— теплоэнергетика,
— химические лаборатории,
— сельское хозяйство и другие отрасли.
Прибор сертифицирован и внесен в Государственный реестр средств измерений РФ под номером 82427-21, поставляется с первичной поверкой.
Межповерочный интервал составляет 1 год.
Срок службы газоанализатора – 8 лет, датчиков – не менее 12 месяцев.
Приобретая переносной газоанализатор Monolit SL в компании ООО «ДиолЭнерго», вы получаете качественное оборудование по доступной цене, а также гарантийное обслуживание и квалифицированную техническую поддержку.
» Спецификации
| Характеристика | Значение |
|---|---|
| Допустимое отклонение показаний измерительных каналов, выраженное в долях от основной допустимой погрешности | 0,5 |
| Дополнительная погрешность газовых каналов, вызванная изменением температуры окружающей среды (на каждые 10°С от базовой), в долях от основной допустимой погрешности | ±0,5 |
| Дополнительная погрешность газовых каналов из-за колебаний атмосферного давления в пределах рабочих условий, в долях от основной допустимой погрешности | ±0,2 |
| Дополнительная погрешность газовых каналов из-за изменения влажности анализируемой газовой смеси в рабочих условиях, в долях от основной допустимой погрешности | ±0,2 |
| Максимальное время установления показаний газовых каналов по уровню 0,9 (T0.9д), секунды | 30 |
| Диапазон настройки порогов сигнализации, в объемных долях определяемого компонента, %: | |
| – для канала «горючие газы» | от 5 до 45 % НКПР |
| – для других каналов | от 5 до 95 % диапазона измерений |
| Допустимая погрешность порогового устройства, в долях от основной допустимой погрешности | ±0,2 |
| Максимальное время срабатывания порогового устройства по измерительным каналам, секунды | 35 |
| Максимальное время прогрева газоанализатора, секунды | 180 |
| Максимальная потребляемая мощность газоанализатора при питании от сети, В.А | 500 |
| Номинальный расход анализируемой газовой смеси, дм3/мин | 1,0±0,2 |
| Минимальное время непрерывной работы от полностью заряженной аккумуляторной батареи при температуре окружающей среды, часы: | |
| – не ниже 0 oC | 20 |
| – не ниже минус 15 oC | 6 |
| – не ниже минус 40 oC | 3 |
| Средняя наработка на отказ, часы | 10 000 |
| Средний срок службы (исключая срок службы сенсоров), годы | 8 |
» Метрологические параметры газоанализатора Monolit SL
В таблице представлены диапазоны измерений и допустимые погрешности для различных компонентов, определяемых газоанализатором Monolit SL.
| Определяемый газ | Диапазон измерений | Абсолютная погрешность | Относительная погрешность |
|---|---|---|---|
| Кислород (O2) | 0 - 25 % об. | ± 0,2 % об. | - |
| 0 - 10 % об. | ± 0,1 % об. | - | |
| 10 - 100 % об. | - | ± 1 % | |
| Оксид углерода (CO) | 0 - 100 млн-1 | ± 5 млн-1 | - |
| 100 - 1000 млн-1 | - | ± 5 % | |
| 100 - 2000 млн-1 | - | ± 5 % | |
| 100 - 5000 млн-1 | - | ± 5 % | |
| 0 - 200 млн-1 | ± 10 млн-1 | - | |
| 400 - 10000 млн-1 | - | ± 5 % | |
| 0 - 2000 млн-1 | ± 100 млн-1 | - | |
| 2000 - 20000 млн-1 | - | ± 5 % | |
| 0 - 5000 млн-1 | ± 150 млн-1 | - | |
| 5000 - 50000 млн-1 | - | ± 3 % | |
| 0 - 0,5 % об. | ± 0,015 % об. | - | |
| 0,5 - 10 % об. | - | ± 3 % | |
| Оксид азота (NO) | 0 - 100 млн-1 | ± 5 млн-1 | - |
| 100 - 1000 млн-1 | - | ± 5 % | |
| 100 - 2000 млн-1 | - | ± 5 % | |
| 100 - 3500 млн-1 | - | ± 5 % | |
| Диоксид азота (NO2) | 0 - 100 млн-1 | ± 5 млн-1 | - |
| 100 - 200 млн-1 | - | ± 5 % | |
| 100 - 500 млн-1 | - | ± 5 % | |
| 100 - 1000 млн-1 | - | ± 5 % | |
| Сумма оксидов азота (NOx) | Не нормируется (расчетное определение) | ||
| Сернистый ангидрид (SO2) | 0 - 100 млн-1 | ± 5 млн-1 | - |
| 100 - 2000 млн-1 | - | ± 5 % | |
| 100 - 5000 млн-1 | - | ± 5 % | |
| 5000 - 10000 млн-1 | - | ± 8 % | |
| Диоксид углерода (CO2) | 0 - 0,5 % об. | ± 0,05 % об. | - |
| 0,5 - 5 % об. | ± (0,05 + 0,02 * Cизм) % | - | |
| 0 - 10 % об. | ± (0,2 + 0,03 * Cизм) % | - | |
| 10 - 100 % об. | - | ± 5 % | |
| Углеводороды (CH) | 0 - 0,5 % об. | ± 0,05 % об. | - |
| 0,5 - 5 % об. | ± (0,5 + 0,02 * Cизм) % | - | |
| 5 - 20 % об. | ± (0,2 + 0,05 * Cизм) % | - | |
| 5 - 100 % об. | ± (0,2 + 0,05 * Cизм) % | - | |
| Сероводород (H2S) | 0 - 100 млн-1 | ± 5 млн-1 | - |
| Св. 100 - 500 млн-1 | - | ± 5 % | |
| Св. 500 - 5000 млн-1 | - | ± 10 % | |
| Св. 500 - 10000 млн-1 | - | ± 10 % |
Примечание: Градуировка канала CH осуществляется производителем по запросу заказчика на один из указанных компонентов.
Характеристики CO2 действи
тельны только при наличии датчика CO2. В противном случае, определение CO2 производится расчетным методом, и характеристики не нормируются.
» Дополнительные параметры
| Параметр | Диапазон | Допустимая погрешность (основная) |
|---|---|---|
| Абсолютная | Относительная | |
| Температура газа | -20 … 1000 °C | ±2 °C (-20 — +100 °C); ±2 % (100 — 1000 °C) |
| Давление газа | -50 до +50 гПа | ±0,2 гПа (от -10 до +10 гПа); ±2 % (от -50 до -10 гПа включ. и св. +10 до +50 гПа) |
| Скорость газа | расчетным методом (Пито или НИОГАЗ) от 4 до 50 м/с | ±2 м/с |
» Инструкция по технике безопасности при работе
К использованию газоаналитических приборов "MONOLIT SL" допускаются специалисты с инженерным или техническим образованием, изучившие данное руководство. В случае работы со взрывозащищенной моделью, необходимо пройти инструктаж по технике безопасности при работе во взрывоопасных зонах.
Запрещается работа с газоанализаторами, имеющими какие-либо повреждения.
Перед началом работы с газоанализатором и в процессе его использования следует убедиться в:
- наличии и исправности всех крепежных деталей, а также в целостности корпуса прибора.
Повторное использование газоанализаторов с дефектами запрещено.
Газоанализаторы обеспечивают защиту оператора от контакта с токоведущими элементами, а также защиту от проникновения внутрь твердых предметов и влаги – IP20 (или IP54 по отдельному заказу) в соответствии с ГОСТ 14254.
При калибровке и поверке газоанализаторов с использованием чистых газов и калибровочных газовых смесей (далее – КГС) в баллонах под давлением, необходимо соблюдать требования "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденных соответствующим надзорным органом. Помещение для калибровки и поверки газоанализаторов должно быть оборудовано системой приточно-вытяжной вентиляции. Сброс КГС следует производить за пределами рабочего помещения.
Во время калибровки и поверки газоанализаторов, концентрация вредных веществ в воздухе рабочей зоны должна быть под контролем.
» Настройка газоанализатора
Под термином "калибровка газоанализатора" подразумевается приведение его показаний к верным значениям при использовании чистого воздуха. Регулировку (калибровку) нулевых значений газоанализаторов серии «MONOLIT SL» рекомендуется проводить регулярно, с частотой не менее одного раза в течение семи дней, а также в следующих ситуациях:
- Если прошло больше месяца с момента получения прибора до его первого применения.
- Если датчик кислорода (O2) отображает значение, отличное от 20,9 % в условиях чистого воздуха.
- Если сенсоры, предназначенные для определения токсичных газов, показывают ненулевые значения при отсутствии этих газов в окружающей среде.
» Обслуживание газоанализатора
Для обеспечения продолжительной и безотказной работы газоанализатора требуется соблюдать следующие рекомендации:
- Производить регулярную зарядку аккумуляторной батареи, не реже одного раза каждые три недели.
- Не допускать хранения прибора с полностью разряженной батареей.

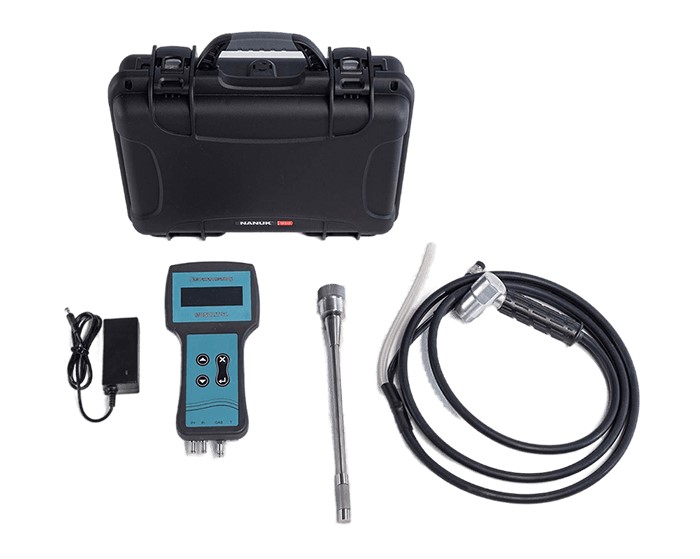

» В состав комплекта входят:
- Газоизмерительный прибор Monolit SL;
- Шуп-ручка длиной 0,3 метра;
- Зарядное устройство;
- Транспортировочный кейс;
- Набор сопроводительной документации;
- Инструкция по использованию и технический паспорт;
- Протоколы калибровки;
- Сертификат о прохождении калибровки.
