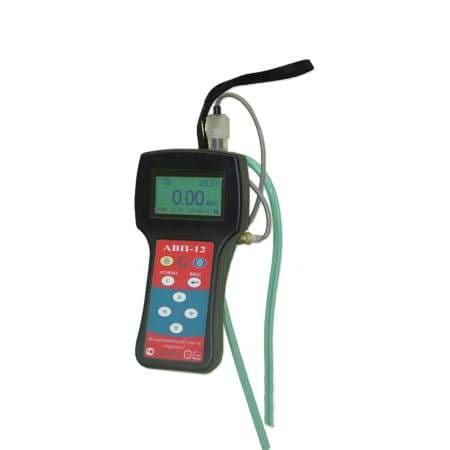

АВП-12 анализатор водорода (Н2) портативный взрывозащищённое исполнение

Скачать техническое описание PDF
Подробнее

/garantiya.png

 Сделано в России  Взрывозащищенное исполнение  Евразийское соответствие  Товар внесен в Госреестр

Доставка по России транспорной компанией Деловые Линии, СДЭК: до адреса или до удобного ПВЗ

ЗАКАЗАТЬ  /image028.png  по электронной почте info@diolenergo.ru







Описание

Анализатор водорода АВП-12, предназначенный для портативного использования и защиты от взрывов, разработан для определения концентрации водорода (H2) в жидких и газообразных средах, измерения парциального давления водорода и температуры исследуемого вещества.

Водородомер АВП-12 заключен во взрывобезопасный корпус со степенью защиты IP-65, предохраняющий от пыли и влаги. Маркировка взрывозащиты оболочки – 1ExibIIСТ6 X.

Оборудован цифровым дисплеем с подсветкой и кнопочной панелью управления. Питание устройства обеспечивается встроенной аккумуляторной батареей, допускающей перезарядку.

Анализатор АВП-12 производится в различных исполнениях, адаптированных под конкретные области применения и типы анализируемых сред:

«А» – для атомной энергетики;

«Т» – для тепловой энергетики;

«Г» – в качестве газоанализатора;

«Л» – для лабораторного использования;

«П» – погружной вариант (для цистерн с нефтепродуктами, дымовых труб, котлов, колодцев и т.п.).

Различия между модификациями водородомеров АВП-12 заключаются в конструкции амперометрического сенсора и комплектации.



Внешнее исполнение приборов для измерения концентрации водорода АВП-12.

Схема

1 - Прибор для измерений АВП-02; 2 - Клавиатурный блок; 3 - Кнопка активации/деактивации; 4 - Визуальный экран; 5 - Переключатель управления иллюминацией; 6 - Датчик амперометрии.



Водородомер АВП-12 обладает рядом ключевых характеристик:

  • Отображение информации в формате таблиц или графиков.
  • Функция автоматической диагностики для выявления неисправностей.
  • Оповещение с помощью световых и звуковых сигналов при превышении установленных границ.
  • Возможность настройки токового выхода, верхнего и нижнего пороговых значений.
  • Автоматическая компенсация показаний в зависимости от уровня солёности и атмосферного давления.
  • Выбор оптимальной единицы измерения.
  • Встроенная память для хранения данных.
  • Проведение измерений как в потоке, так и на определённой глубине.
  • Подключение к компьютеру через интерфейс RS-232.
  • Интегрированный датчик температуры.



Области применения:

  • Производство продуктов питания.
  • Атомные и тепловые электростанции.
  • Предприятия химической и нефтеперерабатывающей промышленности.
  • Научно-исследовательские центры.
  • Разработка и производство машин (в частности, водородных двигателей).
  • Прибор зарегистрирован в Государственном реестре средств измерений РФ под номером 29863-10.

Периодичность поверки – один раз в год. При поставке прибор проходит первичную поверку.

Расчетный срок службы составляет 8 лет.

Гарантия на эксплуатацию – 2 года.



Разновидности анализатора водорода АВП-12:

МодификацияОписание сенсоров и комплектующихЦелевое назначение и сфера использования
АВП-12А Сенсоры АСрН2-06, допускающие стерилизацию при 143 °С и 3 атм. Корпус изготовлен из нержавеющей стали. Габариты уточняются при оформлении заказа. Используется для замеров концентрации водорода в жидких и газообразных средах под высоким давлением, включая контур охлаждения ядерных реакторов. Возможно применение сенсоров в ферментерах и биореакторах как отечественного, так и импортного производства. АВП-01А также востребован в химической и нефтеперерабатывающей отраслях для замеров концентрации водорода при высоком давлении.
АВП-12Т Сенсоры АСрН2-03 или АСрН2-04, измерительная камера ИКПЖ с обратным клапаном. Предназначен для определения содержания водорода в воде, в том числе в микрограммовых концентрациях. Используется для контроля водоподготовки в теплоэнергетике (ТЭЦ, ГРЭС, АЭС, теплосети, котельные), а также в химической, нефтяной, пищевой промышленности и оборонном комплексе.
АВП-12Г Сенсор АСрН2-02, измерительная камера ИКПГ или ИКДГ, оснащен побудителем расхода. Применяется для измерения концентрации водорода в газовых средах. Используется для обнаружения утечек водорода в электролизных установках, системах охлаждения генераторов, емкостях с радиоактивными отходами, а также для контроля воздушной среды в промышленных зонах с целью обеспечения взрывобезопасности.
АВП-12Л Сенсор АСрН2-01, измерительная камера ИКМА. Используется для измерения концентрации, парциального давления и температуры водорода в жидкостях и газах. Находит применение в лабораторных условиях на различных промышленных предприятиях и в научно-исследовательских институтах.
АВП-12П Сенсор АСрН2-05, погружного типа, в герметичном корпусе из нержавеющей стали. Предназначен для непосредственного измерения концентрации водорода в газах и жидкостях в точках отбора проб. Может устанавливаться в емкости с анализируемой средой, например, в цистерны с нефтепродуктами, метантенки, колодцы, шахты. Применяется для выявления утечек водорода в электролизных, системах охлаждения генераторов, емкостях с жидкими радиоактивными отходами, а также для мониторинга состава воздуха в промышленных зонах в целях обеспечения пожарной безопасности.
АВП-12С Сенсор АСсН2-01, в герметичном корпусе со встроенной магнитной мешалкой и устройством для механической очистки электродов. Используется для измерения концентрации водорода в жидкостях с неизвестными коэффициентами растворимости водорода.





Технические характеристики

ХарактеристикаЗначение
Маркировка по взрывозащите 1ExibIICT6 X
Диапазоны измерений: Концентрация H2, мкг/дм3: 0 - 2000; Концентрация H2, мг/дм3: 0 - 2; Содержание H2 в газах, % об.: 0 - 100; Парциальное давление H2, мм рт.ст. (кПа): 0 - 2000 (0 - 200); Температура образца, °С: 0 - 50
Пределы допустимой основной погрешности при измерении: Концентрация H2 в жидкостях: 0 - 200 мкг/дм3: ± (2 + 0.03 * A); 200 - 2000 мкг/дм3: ± (0.05 * A - 2); 2.00 - 20.00 мг/л: ± (0.1 * A - 01); Содержание H2 в газах: 0 - 20 % об.: ± (0.1 + 0.03 * A); 20 - 100 % об.: ± (0.05 * A - 0.3); Парциальное давление H2: 0 - 20 кПа: ± (0.1 + 0.03 * A); 20 - 200 кПа: ± (0.05 * A - 0.3); 0 – 200 мм рт.ст.: ± (1 + 0.03 * A); 200 - 2000 мм рт.ст.: ± (0.05 * A - 3); Температура, °С: ± 0.3;
Допустимая систематическая погрешность "Жидкость-газ", %, макс. 3
Время достижения 90% показаний при резком изменении концентрации H2 (25 °С) 30 сек
Методы калибровки По нулевой точке (воздух), по газовой смеси
Корректировка давления и солености Есть
Сигнализация тревоги (верхний/нижний предел H2) Звук, свет, "сухие" контакты
Токовый выход, мА 0 - 20; 4 - 20; 0 - 5
Время выхода на рабочий режим, макс. 20 мин
Настройка шкалы самописца и масштабирования при перегрузке Км=2; 5; 10; 20
Протоколирование результатов с отображением (таблица, график) Есть
Электронный блокнот Есть
Интерфейсы для подключения к ПК RS-232; RS-485
Класс защиты от пыли и влаги: Блок питания и регистрации: IP65; Сенсор: IP68
Потребляемая мощность, макс.: Без подсветки: 0,07 ВА; С подсветкой: 0,7 ВА
Напряжение питания 220 В, 50 Гц
Дисплей Графический, с подсветкой
Клавиатура Кнопочная
Габариты, макс.: Измерительное устройство: 220×116×100 мм; Графический дисплей: 80×50 мм; Измерительная камера: 100×90×30 мм; Амперометрический сенсор: Ø16×80 мм; Длина кабеля, мин.: 2 м
Масса, макс. 1,2 кг
Средняя наработка на отказ, мин. 5000 ч
Срок службы, мин.: Амперометрический сенсор: не ограничен; Анализатор: 10 лет
Гарантия 24 мес.
Межповерочный интервал 12 мес.
Примечание A - значение, отображаемое анализатором.



Состав комплекта:

  • Наименование позиции | Количество
  • Анализатор водорода АВП-12 | 1 шт.
  • Амперометрический датчик | 1 шт.
  • Измерительная ячейка | 1 шт.
  • Бутыль с электролитом | 1 шт.
  • Коннектор RS-интерфейса | 1 шт.
  • Калибровочный элемент Vc= л | Зависит от конфигурации



Запасные компоненты:

  • Корпус АСрН2 в собранном виде | 3 шт.
  • Дополнительная емкость с электролитом | 1 шт.
  • Уплотнительное кольцо из резины | 2 шт.
  • Полный набор документации по эксплуатации, включая паспорт изделия.

Примечание: * - параметр определяется выбранной комплектацией.
