Описание:
Прибор «АтМАС» предназначен для быстрого определения и регулярного мониторинга уровней запыленности. Он идеально подходит для контроля содержания пыли в воздухе, как в жилых зонах, так и на промышленных объектах, обеспечивая соответствие предельно допустимым концентрациям (ПДК). Кроме того, устройство эффективно анализирует промышленные и атмосферные выбросы.
Анализатор пыли АтМАС выполнен в виде компактного моноблока, который включает в себя все необходимые компоненты: измерительный модуль, систему его самоочистки, электронную часть и насос. Встроенная память прибора способна сохранять до 2000 результатов измерений. Питание может осуществляться от встроенного аккумулятора или от сети переменного тока через специальный адаптер. По запросу устройство может быть дополнено датчиками, отслеживающими параметры микроклимата, такие как давление, температура и влажность.
Гарантия на устройство составляет 24 месяца с момента покупки. Прибор зарегистрирован в Государственном реестре средств измерений Российской Федерации и поставляется с первичной поверкой. Периодическая поверка требуется каждые 12 месяцев/
| Характеристика | Показатель |
|---|---|
| Диапазон измерений | 0,1 – 150 мг/м³ |
| Точность (погрешность) | ±20% (до 20 мг/м³); ±25% (свыше 20 мг/м³) |
| Расход пробы | 1 ± 0,05 дм³/мин |
| Объем памяти | 2000 результатов |
| Питание | Сеть 220В (50Гц) / АКБ 12В |
| Автономная работа | ≥ 8 часов |
| Ресурс (наработка) | ≥ 7500 часов |
| Условия среды | +1...+40°C, влажность ≤90%, 84–106,7 кПа |
| Физические параметры | 330×150×60 мм, вес ≤ 1,1 кг |
| Периодичность поверки | 1 раз в год |
Преимущества:
— Прямой метод измерения.
— Встроенный компьютерный модуль: благодаря наличию одноплатного ПК-модуля пользователь может настраивать рабочие параметры, обрабатывать собранные данные, следить за состоянием узлов анализатора, а также сохранять результаты во встроенной памяти и выгружать их на компьютер или USB-накопитель.
— Сенсорный цветной ЖК-экран.
— Четыре режима измерения.
— Наглядный контроль уровня накопления пыли на дисплее.
— Автоматическое уведомление о необходимости чистки датчика.
— Энергонезависимая память на 2000 измерений.
— Легкость эксплуатации
— Прибор готов к работе сразу после включения и не требует специальной подготовки персонала.
Области применения:
Прибор АТМАС предназначен для оперативных и регулярных проверок, а также для постоянного мониторинга запыленности. Основные сферы использования включают контроль предельно допустимых концентраций (ПДК) в атмосферном воздухе и на рабочих местах, а также технологический мониторинг чистоты воздуха в помещениях различного типа.
Устройство и принцип функционирования:
Конструктивно прибор размещен в компактном корпусе, внутри которого находится управляющий блок (УБ). В состав УБ входят модули электропитания, измерительный блок частоты, модуль отслеживания климатических показателей, а также панель управления и индикации, работающая на базе встроенного одноплатного компьютера «ТИОН». Дополнительно в корпусе УБ смонтирован воздуходувный агрегат. Регистрирующий блок (РБ) расположен на верхнем торце прибора и закрыт отдельным кожухом. Анализатор может работать как от автономного источника, так и от электросети. Прибор и все его комплектующие поставляются в специальной сумке для переноски.

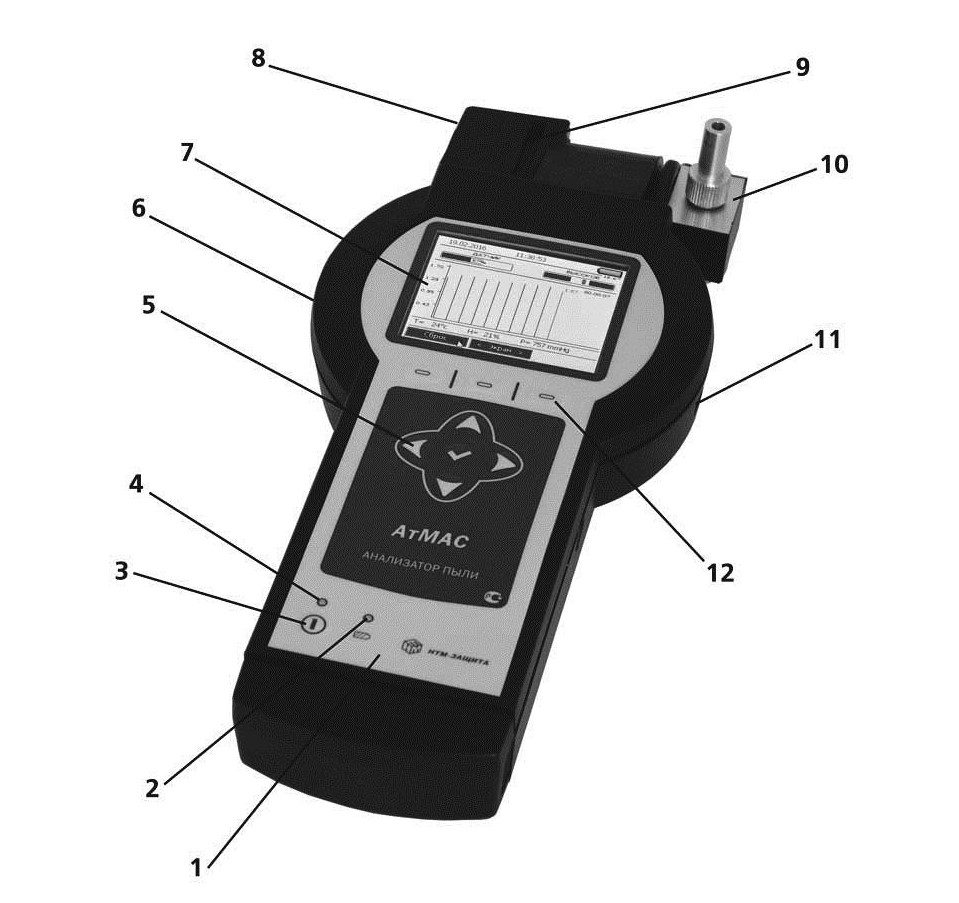

Внешний вид анализатора пыли АТМАС:
1 – лицевая панель блока управления с клавиатурой; 2 – индикатор, сигнализирующий о разряде аккумулятора; 3 – кнопка «ПИТАНИЕ» для электронного запуска; 4 – светодиод, отображающий рабочий статус; 5 – кнопки перемещения курсора и кнопка «ВВОД»; 6 – разъем для подключения сетевого адаптера; 7 – жидкокристаллический матричный экран; 8 – прижимной винт; 9 – порт для очистки датчика пыли; 10 – импактор; 11 – разъем USB; 12 – кнопки переключения режимов.

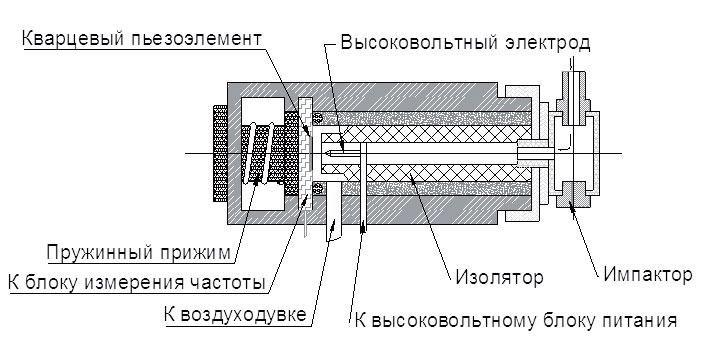

Регистрирующий блок массовой концентрации пыли:
Принцип работы устройства следующий: частицы пыли сначала подвергаются зарядке в поле коронного разряда, которое создается высоковольтным электродом, после чего они оседают на поверхности датчика — кварцевого пьезоэлемента. В процессе осаждения пыль изменяет частоту колебаний этого элемента, и это изменение напрямую коррелирует с массой накопленной пыли.
Конструкция блока регистрации.
Блок регистрации выполнен в виде пластикового полого цилиндра, который защищен внешним кожухом. Внутри цилиндра находится пробоотборная камера, оснащенная встроенным высоковольтным игольчатым электродом. Для фиксации и извлечения камеры вместе с изолятором, игольчатым электродом и импактором используется накидная гайка, расположенная на входном фланце.

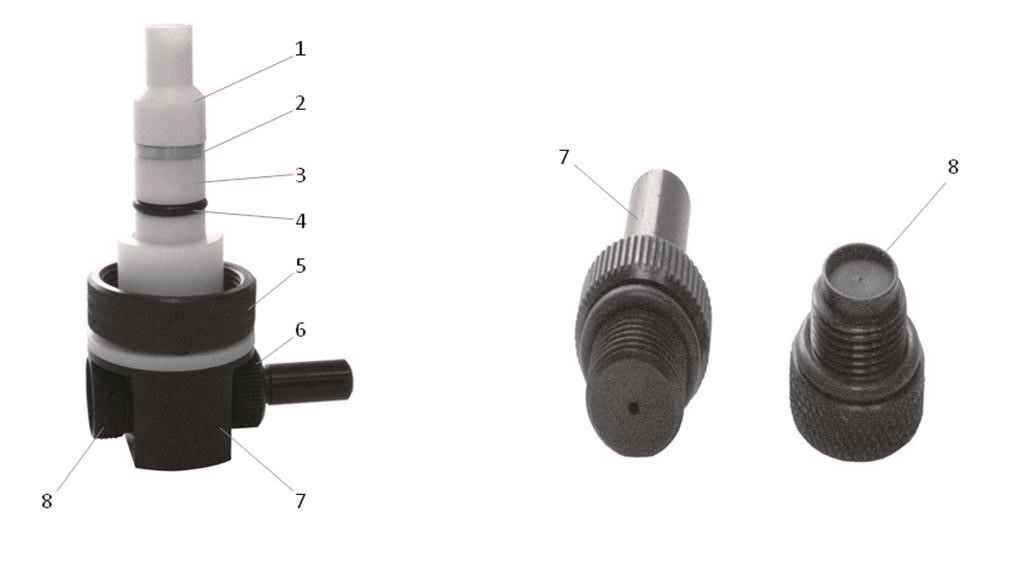

Внешний вид пробоотборной камеры с изолятором и импактором
1 – корпус пробоотборной камеры; 2 – контакт высоковольтного электрода; 3 – изолятор; 4 – уплотнительное кольцо; 5 – накидная гайка; 6 – импактор; 7 – сменная насадка; 8 – съемный коллектор.
Забор пробы воздуха осуществляется с помощью встроенной воздуходувки через импактор, который закреплен на входном фланце регистрирующего блока (РБ). Импактор включает две сменные насадки и съемный коллектор. Датчик пыли, размещенный в центре выходного фланца измерительной камеры, передает данные на модуль измерения частоты (МИЧ).
Номинальный расход анализируемого воздуха составляет 1 л/мин. Во время отбора пробы на высоковольтный электрод подается напряжение от высоковольтного источника питания, который находится внутри корпуса прибора.
Время отбора зависит от массовой концентрации пыли; минимальная длительность — 30 секунд. На задней крышке корпуса расположен модуль измерения климатических параметров, который включает датчики температуры, влажности и атмосферного давления.
