Код товара: 1702-3020-0000-000
Изготовитель: S+S Regeltechnik (Германия)
Назначение: Измерение расхода воздуха | мониторинг потока
Линейка продукции: RHEASREG®
Доставка по России транспорной компанией Деловые Линии, СДЭК: до адреса или до удобного ПВЗ
ЗАКАЗАТЬ по электронной почте info@diolenergo.ru
» Описание

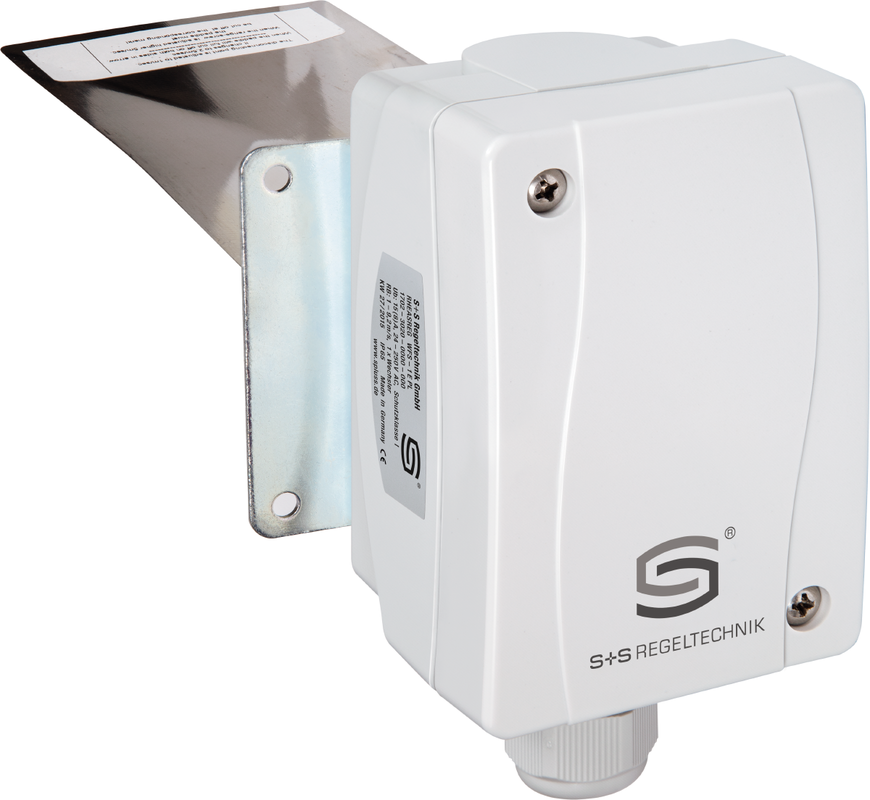

Датчик потока воздуха WFS-1E используется для мониторинга параметров воздушного потока в вентиляционных системах, приточных и вытяжных установках, а также в электронагревательных приборах, функционируя как реле контроля воздушной струи. Он оборудован микропереключателем в пылезащищенном исполнении.
Корпус датчиков выполнен в виде монтажного бокса, отличающегося оригинальным дизайном Thor2. Он изготовлен из крепкого пластика с повышенной устойчивостью к ударам. Конструкция корпуса включает крышку с быстрозакручивающимися винтами, обеспечивающую надежную защиту от проникновения пыли, влаги и других инородных элементов внутрь – класс защиты IP65, класс защиты III (в соответствии с EN 60 730). В нижней части корпуса закреплена пластина из оцинкованной стали, к которой прикреплен направляющий рычаг со стальной заслонкой.
Установка устройств должна производиться при отключенном питании, а подключение необходимо осуществлять к источнику безопасного сверхнизкого напряжения. Рекомендуется вертикальный монтаж в горизонтальном воздуховоде. Перед и за заслонкой необходимо предусмотреть прямые участки воздуховода для стабилизации потока, длиной не менее пяти диаметров трубы каждый. При скорости воздушного потока, превышающей 5 м/с, рекомендуется укоротить заслонку по имеющимся отметкам. Это приведет к увеличению минимального порога срабатывания до 2,5 м/с (или минимального порога включения до 4 м/с).
В качестве дополнительного оборудования предлагается стальная заслонка PWFS-08.
Тип / WG01 | порог включения | порог отключения | Цена |
WFS-1EPL реле потока воздуха | мин. 2,5 м/с макс. 9,2 м/c | мин. 1 м/с макс. 8 м/c | 137,00 € |
Запасные части: | |||
PWFS-08 | Запасные заслонки для WFS (из высококачественной стали) |
» Технические характеристики RHEASREG WFS-1E
Параметр | Значение |
---|---|
Коммутационная способность | 15 (8) A при 24…250 В AC, минимальный ток 150 мА при 24 В AC |
Гистерезис (разница включения/выключения) | ≥ 1 м/с |
Контакт | Микропереключатель с защитой от пыли, однополюсный перекидной, без потенциала |
Электрическое подключение | Сечение провода 0,14–1,5 мм², винтовые клеммы |
Кабельный ввод | Пластиковый кабельный ввод с резьбой M16 x 1,5 (со снятием натяжения, сменный, максимальный внутренний диаметр 10,4 мм) или разъем M12 (опция по запросу) в соответствии с DIN EN 61076-2-101 |
Материал корпуса | Устойчивый к ультрафиолету пластик (полиамид с 30% добавлением стеклянных шариков), цвет – транспортный белый (близкий к RAL 9016) |
Основание | Оцинкованная сталь |
Чувствительный элемент | Латунь |
Заслонка | Нержавеющая сталь 1.4303 (V2A) |
Габариты корпуса | 108 x 70 x 73,5 мм (Thor 2) |
Рабочая температура | –40…+85 °C |
Подсоединение кабеля | M 20 x 1,5, с фиксацией от натяжения |
Размеры | 108 x 70 x 73,5 мм (Thor 2) |
Класс защиты | I (согласно EN 60 730) |
Степень защиты | IP 65 (согласно EN 60 529) |
Соответствие нормам | Соответствует CE-нормам, директивам 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (низковольтное оборудование) |
Принцип работы | При падении расхода до заданного уровня контакты 1-3 размыкаются. Контакты 1-2 замыкаются, их можно использовать для сигнализации. Заводская настройка соответствует минимальному порогу отключения. Вращение регулировочного винта вправо увеличивает порог. |
Монтаж | Вертикальная установка в горизонтальном воздушном канале. Перед и за заслонкой требуются прямые участки трубы длиной не менее пяти диаметров для стабилизации потока. При скорости воздуха свыше 5 м/с рекомендуется обрезать заслонку по меткам. Это увеличивает минимальный порог отключения до 2,5 м/с (или минимальный порог включения до 4 м/с). |
» Габаритный чертеж WFS-1E
