- Номер товара: 1302-4022-0000-000
- Изготовитель: S+S Regeltechnik (Германия)
- Предназначение: Для воздуха и нейтральных сред
- Линейка: PREMASREG®
√ В НАЛИЧИИ
Заказать по электронной почте info@diolenergo.ru

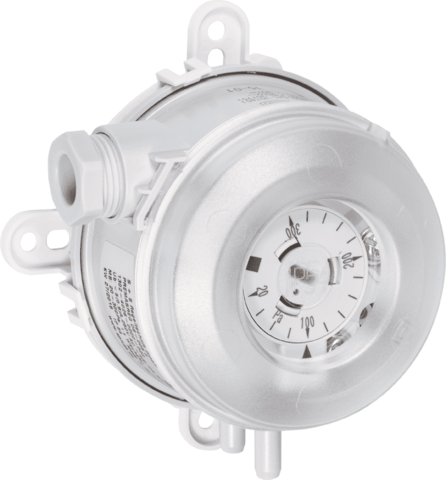

Датчик дифференциального давления PREMASREG DS-205-B находит применение в широком спектре задач, включая регулирование потока, отслеживание изменений давления и контроль заданных значений давления. Его функциональность позволяет использовать его в электронагревателях для определения наличия потока, в системах проверки состояния ременных передач и фильтров, в качестве механизма защиты от недостаточного давления воздуха, для наблюдения за функционированием вентиляторов и воздушных заслонок, а также в качестве устройства ограничения.
Точная настройка порога переключения осуществляется благодаря высокоточной шкале, расположенной внутри корпуса. Все измерительные приборы проходят обязательную калибровку в заводских условиях.
» Конструкция реле
Реле DS-205-B имеет конструкцию в виде круглого монтажного бокса, выполненного из ударопрочного пластика. Прозрачная крышка, закрепленная защелками, обеспечивает защиту внутренних компонентов от пыли и влаги, соответствуя стандарту IP54. Для ввода кабелей предусмотрен зажим PG11, а для подсоединения шлангов имеются два штуцера.
» Система управления и визуализации данных
Датчик дифференциального давления DS2 использует измерительную мембрану, изготовленную из жидкого каучука LSR, прошедшего термообработку при 200 °C. Регулировка порога срабатывания осуществляется с помощью поворотного потенциометра, расположенного на нижней части устройства.
» Установка и требования для соединения

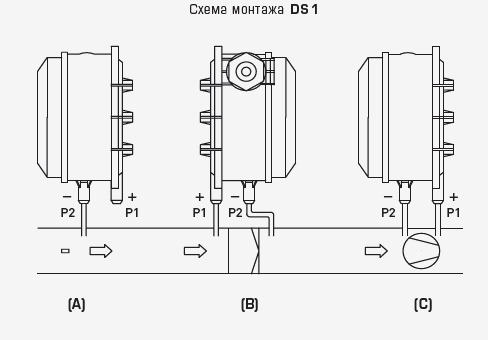

Реле DS-205B предназначено для эксплуатации в диапазоне температур от -30 до +85 °C и может устанавливаться как на открытом воздухе, так и внутри технических помещений. Монтаж необходимо производить при отключенном питании, подключая устройство к цепи безопасного сверхнизкого напряжения. В зависимости от схемы подключения реле может выполнять различные функции контроля давления:
контроль минимального давления (А),
контроль состояния фильтра (В) и
контроль функционирования вентилятора (С).
» Состав поставки реле перепада давления DS-205-B S+S Regeltechnik включает
Монтажный комплект ASD-06 (2-метровый шланг из поливинилхлорида, пара штуцеров и четыре винта) и стальной угловой кронштейн DS-MW-Z.
Дополнительно, реле могут быть укомплектованы штуцерами ASD-07 и стальными угловыми элементами DS-MW-L либо DS-MW-U.
ВАЖНО! Указанные дополнительные компоненты не включены в базовую комплектацию.
» Спецификация
| Характеристики | Описание |
|---|---|
| Коммутационная способность (нагрузка на контакты) | 5 (0,8) A при 250 В переменного тока; 4 (0,7) A при 30 В постоянного тока |
| Контактные элементы | Однополюсный переключатель без потенциала (перекидной контакт), многослойное золотое покрытие (подходит для использования с программируемыми логическими контроллерами) |
| Зона нечувствительности (приблизительно) | 0,1 мбар ± 15 % |
| Максимальное давление | 5005 Па (50 мбар) |
| Диапазон рабочих давлений | 50 … 500 Па (0,5 … 5,0 мбар), высокая точность регулировки благодаря индивидуальной шкале для каждого реле |
| Материал корпуса | Нижняя часть: поликарбонат (с добавлением 10 % стекловолокна), светло-серый цвет (близок к RAL 7035); Защелкивающаяся крышка: прозрачный поликарбонат, кабельный ввод PG 11 с фиксацией от натяжения |
| Температурный режим корпуса | –30 …+85 °C |
| Мембранный элемент | Силикон, LSR (жидкий силиконовый каучук, прошедший термообработку при +200 °C, не выделяет газов и веществ, ухудшающих адгезию лакокрасочных материалов), стабильные пороги переключения за счет трапециевидной формы с выпуклостью |
| Допустимый уровень влажности | < 90 % относительной влажности, без конденсации влаги |
| Электрическое подключение | 0,14–1,5 мм², винтовые зажимы (с защитой от прокручивания) на печатной плате |
| Подключение давления | P1 (+) для повышенного давления; P2 (–) для пониженного давления, Ø 6,2 мм (штуцер) |
| Монтаж | С использованием металлического уголка DS 1 - MW- Z (в комплекте поставки); Доступны другие варианты (см. таблицу) |
| Рекомендуемое положение при установке: | Вертикальное (штуцерами вниз) – заводская конфигурация; Горизонтальное (крышкой вверх ⁄ вниз) |
| Класс защиты | II (согласно стандарту EN 60 730) |
| Степень защиты | IP 54 с установленной крышкой (в соответствии с EN 60 529) |
| Соответствие стандартам | Соответствие CE-нормам, директива 2014 ⁄ 35 ⁄ EU «Низковольтное оборудование» |
| Проведенные испытания | DVGW (согласно DIN 1854), VDE 0630, EN 61058, директива «Газопотребляющие устройства» 2009 ⁄ 142 ⁄ EU, «Электромагнитная совместимость», CE 0085 A P 0918 |
| Принцип функционирования | Размыкание контактов 1 – 2 происходит при увеличении давления ⁄ перепада давления до установленного значения. Замыкание контактов 1–3 происходит при снижении давления ⁄ перепада давления и может использоваться как сигнальный контакт. |
