Измеряемые газы:
Взрывоопасные и токсичные вещества в газообразном состоянии и в виде паров включают: аммиак, ацетилен, ацетон, бензол, бутан, водород, гексан, горючие газы и их смеси, пары́ легковоспламеняющихся жидкостей, диоксид азота, диоксид серы, углекислый газ, изобутан, изобутилен, кислород в повышенной концентрации, метан, метиловый спирт, озон, монооксид азота, угарный газ, бензиновые пары, пары дизеля, пентан, пропан, пропилен, сероводород, дисульфид углерода, стирол, толуол, широкий спектр углеводородов, фенол, формальдегид, хлор, хлористый водород, циановодород, этилен, окись этилена, а также ряд других газообразных соединений.
Описание

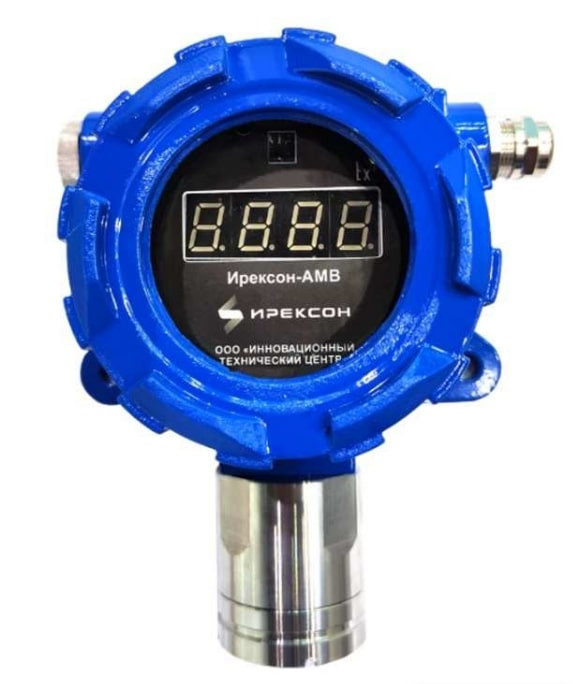

Детектор Ирексон-АМВ, предназначенный для обнаружения токсичных и горючих газов, разработан для эксплуатации в сложных промышленных условиях, где критически важна надежность и высокая точность измерений. Этот одноканальный прибор имеет яркий OLED-дисплей, светодиодные индикаторы, сигнализирующие о питании, аварийных ситуациях и неисправностях, и поддерживает локальный HART-интерфейс.
Конструктивные особенности газовых датчиков Ирексон-АМВ:
− Совместимость с различными типами сенсоров, включая электрохимические, инфракрасные, термокаталитические и фотоионизационные.
− Удаленное бесконтактное управление с помощью внешнего пульта.
− Встроенная система автоматической диагностики.
− Инфракрасные сенсоры используют передовую технологию без применения отражающих зеркал.
Выходные сигналы газоанализатора Ирексон-АМВ:
− Аналоговый выход 4-20 мА: Преобразователи Ирексон-АМВ передают данные о концентрации газа в диапазоне от 4 мА (нулевая концентрация) до 20 мА (максимальная концентрация, например, 100% НКПР). Сигналы ниже 4 мА указывают на неполадки или необходимость проведения калибровки.
− Цифровой сигнал RS-485 MODBUS RTU: Дополнительно доступен протокол RS-485 Modbus RTU, обеспечивающий 2-проводную последовательную передачу данных.
Дополнительные функции и устройства:
HART-протокол: Предоставляет полный доступ к функционалу преобразователя через портовый коннектор HART (ХП-1) для управления и мониторинга.
HART-коннектор ХК-001: Облегчает подключение и взаимодействие с детекторами серий Ирексон-АМВ и Ирексон-АМВ-2, обеспечивая удобный доступ к данным и настройкам.
Светозвуковой маяк: По заказу детектор может быть укомплектован взрывозащищенным светозвуковым маяком серии М-2, интегрированным в корпус для обеспечения безопасной конструкции.
Дистанционный пульт управления: Используется для сервисного обслуживания и настройки газоанализатора.
Технические параметры газоанализатора Ирексон-АМВ
| Параметр | Значение |
|---|---|
| Число измерительных каналов | Один |
| Типы применяемых датчиков: | |
| - для определения горючих газов | Инфракрасные, термокаталитические, фотоионизационные |
| - для обнаружения токсичных газов | Электрохимические |
| Материал изготовления корпуса | Алюминиевый сплав (A359) либо нержавеющая сталь (SS316) |
| Исполнение по взрывозащите | ExdIICT6 |
| Защита от проникновения пыли и влаги | IP67/66 |
| Визуализация данных | Цифровая или светодиодная индикация; опционально - светозвуковая сигнализация |
| Варианты выходных сигналов: |
1) 4-20мА; 2) 4-20мА с HART; 3) 4-20мА с RS-485 (Modbus RTU); 4) 4-20мА с HART и "сухими" контактами реле; 5) 4-20мА с RS-485 (Modbus RTU) и "сухими" контактами реле; 6) 4-20мА и "сухие" контакты реле. |
| Потребляемая мощность | От 2 до 24 Вт (в зависимости от количества и типа установленных сенсоров) |
| Напряжение питания | 17 - 32 В постоянного тока |
| Устойчивость к электромагнитным воздействиям | Соответствие стандартам IEC 61000-1-4 и IEC 61000-4-3, уровень опасности – 2 |
| Габариты | 183×143×107 мм |
| Масса: | |
| - в корпусе из алюминия | 4 кг |
| - в корпусе из нержавейки | 5 кг |
| Резьба для кабельных соединений | M20х1,5 мм |
| Периодичность поверки | 1 год |
| Гарантийные обязательства | 3 года на трансмиттер, 5 лет на ИК сенсор, 3 года на термокаталитический сенсор, 1 год на электрохимический сенсор и ФИД |
| Доступные сертификаты | UL, CE, CMC, ATEX, CNEx, MA, SIL, ISO Класс 1, Раздел 1 - группы BCD; класс 1, зона 1, IP67/66 |
| Условия эксплуатации: | |
| - Температура окружающей среды | От - 60°C до +85°C (от - 40°C до +85°C для электрохимических и фотоионизационных сенсоров) |
| - Относительная влажность | 0-95%, без образования конденсата |

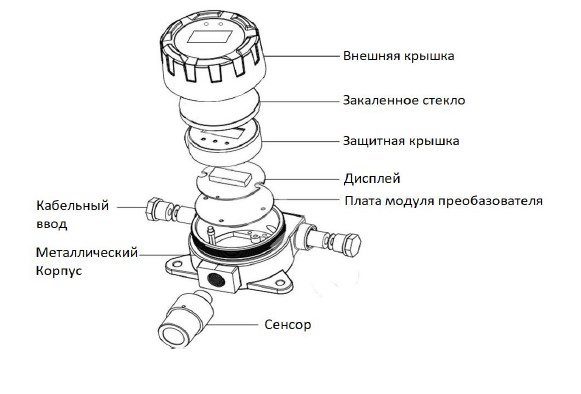

Устройство включает в себя ключевые компоненты:
Главная часть корпуса оснащена двумя боковыми отверстиями для кабельных вводов размером М20х1,5 мм, а также нижним отверстием для фиксации сенсорного блока.
Второй элемент корпуса – это верхняя цилиндрическая насадка, привинчивающаяся к основной части до упора в уплотнительное кольцо, формируя таким образом взрывонепроницаемую конструкцию. Внутри располагается собранная плата модуля преобразователя (трансмиттера) вместе с платой дисплея, защитным кожухом дисплея и специальным упрочненным стеклом.

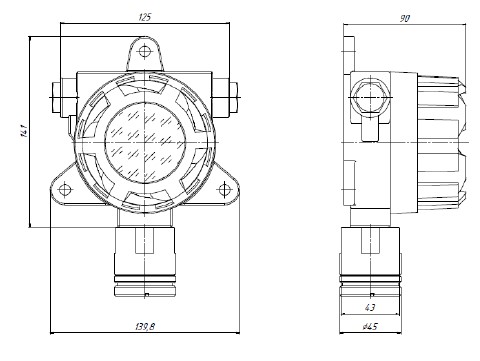

Габаритный чертеж
Рекомендации по выбору оптимального места для установки газоанализатора:
− Располагайте газоанализатор в соответствии с проектной документацией, в точке наиболее вероятного появления утечки газа.
− Для обнаружения газов легче воздуха, газоанализатор следует монтировать выше предполагаемого источника утечки. Газы тяжелее воздуха требуют установки газоанализатора ниже уровня контролируемой зоны.
− Рекомендуется размещать газоанализатор в местах с активной циркуляцией воздуха. Недостаточный воздухообмен может замедлить время его отклика.
− Предусмотрите легкий доступ к газоанализатору для проведения регулярного технического обслуживания.
− Газоанализатор имеет встроенные крепления с двумя отверстиями для монтажа. Его можно фиксировать непосредственно на поверхности (стена, панель) или с использованием дополнительных кронштейнов.
В состав поставки анализатора газа Ирексон-АМВ входят следующие компоненты:
- Ирексон-АМВ (газоанализатор) | 1 экземпляр
- Инструкция по эксплуатации | 1 экземпляр
- Сертификат о первичной калибровке | 1 штука
- Крепежная планка | 1 штука
- Комплект распорных крепежей | 1 комплект
По отдельному заказу доступны:
- Взрывозащищенная заглушка M25 (алюминий)
- Взрывозащищенная заглушка M25 (нержавеющая сталь)
- Комплект универсального крепления для установки на трубы диаметром 1 и 2 дюйма
- Защитный козырек от солнца и дождя
- Аварийный световой сигнализатор во взрывозащищенном исполнении
