Внимание! Некоторые модификации сняты с производства!
Представляем стационарный газоанализатор, разработанный для непрерывного мониторинга и точного определения предельно допустимых концентраций (ПДК) широкого спектра загрязняющих веществ, таких как угарный газ (CO), сероводород (H2S), диоксид серы (SO2), хлор (Cl2), аммиак (NH3), диоксид азота (NO2), хлороводород (HCl), тиолы (RSH), тетраоксид диазота (N2O4), оксид азота (NO), метанол (СН3ОН), формальдегид (СН2О), этилен (С2Н4), этиленоксид (С2Н4О), цианистый водород (HСN), а также для измерения объемной доли кислорода (O2) в воздухе рабочих зон и промышленных процессах. Прибор предназначен для передачи данных измерений в автоматизированные системы управления технологическими процессами (АСУ ТП) посредством аналоговых или цифровых интерфейсов.

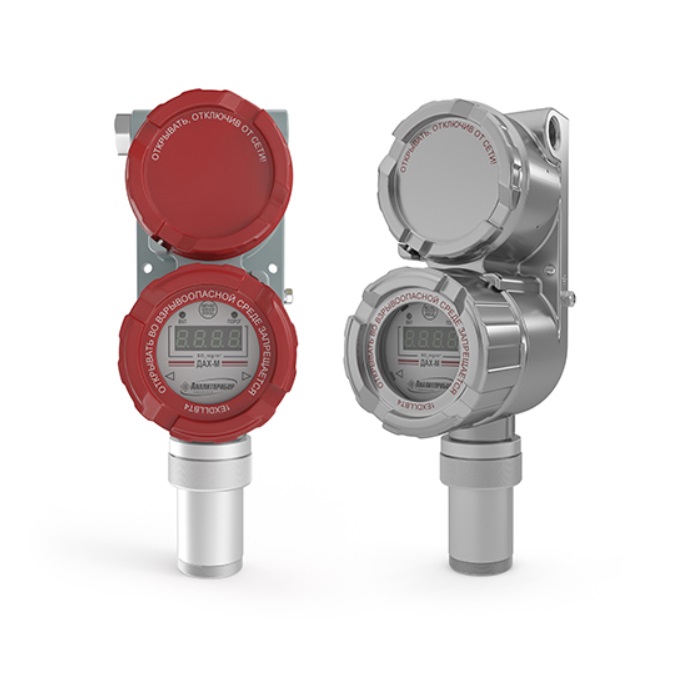

Модель ДАХ-М является одноканальным устройством в едином корпусе с усиленной взрывозащитой. Принцип измерения основан на электрохимической реакции, а забор газовой пробы осуществляется диффузионным методом или принудительно – за счет естественного избыточного давления в точке отбора или с использованием внешнего расходомера. Для создания комплексных многоканальных систем контроля, датчики ДАХ-М интегрируются с блоками питания и сигнализации БПС-21М, БПС-21М-М, БПС-21М3, а также являются компонентом системы СКАПО. Для подключения к внешним сетям требуется предусмотренный кабелеотвод (поставляется отдельно).
Устройство функционирует в автоматическом режиме 24/7, гарантируя тем самым максимальный уровень безопасности для персонала.
Сферы использования газоанализатора ДАХ-М включают:
» мониторинг газово-воздушной среды в зонах с повышенной взрывоопасностью, как внутри помещений, так и на открытых площадках предприятий нефтепереработки, химической и нефтехимической промышленности, а также в других промышленных секторах;
» эксплуатация в экстремальных климатических условиях Крайнего Севера и Арктики с температурным диапазоном от -60 до +50 °C;
» контроль за концентрацией токсичных газов в производственных цехах, где возможно превышение предельно допустимых значений;
» использование в коммунально-бытовом хозяйстве;
» объекты, связанные с хранением аммиака;
» и прочие объекты с аналогичными требованиями.
Описание технических параметров
В таблице представлены основные эксплуатационные и конструктивные показатели прибора.
| Параметр | Значение | Принадлежность к модификациям / Примечания |
|---|---|---|
| Режим функционирования | Постоянный (24/7) | — |
| Рабочий принцип газоанализатора ДАХ-М | Электрохимический | — |
| Метод отбора пробы | Диффузионный / Принудительный | Принудительный отбор обеспечивается избыточным давлением в точке контроля или внешним насосом. |
| Диапазон питающего напряжения, В | 10–16 10–24 10–32 12–32 |
Соответственно для ДАХ-М-03, ДАХ-М-01, ДАХ-М-05/-06/-08, ДАХ-М-07/07Н. |
| Мощность, потребляемая от сети, Вт | 0,8 2 3,5 7 |
Для ДАХ-М-07/07Н, ДАХ-М-01/-03/-05/-08Х, ДАХ-М-06ТР/-08ТРХ, ДАХ-М-06ТРХН соответственно. |
| Класс защиты оболочки (IP) | IP54 IP66 IP66/68 |
Для ДАХ-М-01/-03, ДАХ-М-07, ДАХ-М-05/-06/-08 всех исполнений. |
| Период между поверками, мес. | 12 | Техническое обслуживание рекомендуется проводить каждые полгода. |
| Размеры (Д×Ш×В), мм | 180×60×155 200×125×315 205×60×180 |
Для ДАХ-М-01/-03, ДАХ-М-05/-06 всех исполнений, ДАХ-М-07/-07Н соответственно. |
| Вес, кг | 2 4 6,5 |
Для ДАХ-М-01/-03/-07/-07Н, ДАХ-М-05/-06 в алюминиевом корпусе, ДАХ-М-05/-06 в корпусе из нержавеющей стали соответственно. |
| Средняя наработка на отказ, ч (мин.) | 30 000 | — |
| Установленный срок службы, лет | 10 | При условии замены электрохимического датчика (ЭХД), ресурс которого составляет 3 года. |
| Гарантийный период, мес.: ДАХ-М ЭХД |
36 |
— |
Модельный ряд датчиков-газоанализаторов
В таблице перечислены доступные модификации с их ключевыми особенностями.
| Модификация | Цифровой дисплей | Выходной сигнал | Взрывозащита | Диапазон рабочих температур, °C | Способ подключения | Материал корпуса |
|---|---|---|---|---|---|---|
| ДАХ-М-01 | Да | 4–20 мА | 1ExibIICT6X | -40 … +50 | 3-проводная линия | Угленаполненный полиамид |
| ДАХ-М-03 | Нет | 4–20 мА | 1ExibIICT6X | -40 … +50 | 3-проводная линия | Угленаполненный полиамид |
| ДАХ-М-05 | Да | 4–20 мА | 1Exd[ib]IICT6X | -40 … +50 | 3- или 4-проводная линия | Алюминий / нержавеющая сталь* |
| ДАХ-М-06ТР | Да | 4–20 мА, RS-485, реле (250В; 1,0А)** | 1Exd[ib]IICT6X | -40 … +50 | 3- или 4-проводная линия | Алюминий / нержавеющая сталь* |
| ДАХ-М-06ТРХН | Да | 4–20 мА, RS-485, HART, реле** | 1Exd[ib]IICT6X | -60 … +50 | 3- или 4-проводная линия | Алюминий / нержавеющая сталь* |
| ДАХ-М-08Х | Да | 4–20 мА, HART | 1Exd[ib]IICT6X | -40 … +50 | 3- или 4-проводная линия | Алюминий / нержавеющая сталь* |
| ДАХ-М-08ТРХ | Да | 4–20 мА, RS-485, HART, реле** | 1Exd[ib]IICT6X | -60 … +50 | 3- или 4-проводная линия | Алюминий / нержавеющая сталь* |
| ДАХ-М-07 | Нет | 4–20 мА | 0ExiaIICT6X | -40 … +50 | 2-проводная линия | Алюминий |
| ДАХ-М-07Н | Нет | 4–20 мА | 0ExiaIICT6X | -60 … +50 | 2-проводная линия | Алюминий |
*Материал определяется при оформлении заказа. **Исполнительные реле («ПОРОГ1», «ПОРОГ2», «ОТКАЗ») — нормально разомкнутые «сухие контакты». По запросу возможна поставка с нормально замкнутыми контактами.
Расшифровка индексов в маркировке (ТРХН):
- Т — наличие токового выхода (4–20 мА).
- Р — наличие релейных выходов.
- Х — поддержка цифрового протокола HART.
- Н — низкотемпературное исполнение (рабочий диапазон -60 … +50 °C).
Метрологические показатели
В таблицах приведены данные по точности измерения для различных определяемых веществ.
| Модель (пример) | Измеряемый компонент | Диапазон измерения | Уставки сигнализации | Участок диапазона | Допустимая погрешность |
|---|---|---|---|---|---|
| ПОРОГ 1 | ПОРОГ 2 | ||||
| ДАХ-М-ХХ-СО-200 | CO, мг/м³ | 0–200 | 20 | 100 | 0–20; >20–200 |
| ДАХ-М-ХХ-H2S-40 | H₂S, мг/м³ | 0–40 | 10 | 40 | 0–10; >10–40 |
| ДАХ-М-ХХ-O2-30 | O₂, % об. | 0–30 | 23 | 18 | Весь диапазон |
| ДАХ-М-ХХ-NH3-600 | NH₃, мг/м³ | 0–600 | 20 | 100 | 0–20; >20–600 |
Примечания к метрологии:
- Для калибровки ДАХ-М-ХХ-RSH-5 используется этилмеркаптан (C₂H₅SH).
- Для калибровки ДАХ-М-ХХ-N2O4-20 используется диоксид азота (NO₂).
- Диапазон индикации для ДАХ-М-ХХ-NO2-10 на дисплее и по цифровому каналу — 0–20 мг/м³.
- Свх — фактическая концентрация измеряемого вещества на входе прибора.
Состав базовой поставки
| Позиция | Количество | Комментарий |
|---|---|---|
| Датчик-газоанализатор ДАХ-М | 1 шт. | В выбранной модификации. |
| Ведомость эксп. документации (ИБЯЛ.413412.005-04 ВЭ) | 1 экз. | — |
| Комплект эксплуатационной документации | 1 компл. | Согласно ведомости. Включает методику поверки, чертёж средств взрывозащиты, копии разрешительных документов. |
| Комплект ЗИП | 1 компл. | Согласно спецификации. Включает взрывозащищённую заглушку З-С-ВЭЛ-М20-d В1,5. Кабельные вводы заказываются отдельно. |
Дополнительно: Для поставок на объекты, поднадзорные РМРС, приборы, изготовленные под технадзором РМРС, сопровождаются копией Свидетельства о типовом одобрении (СТО).
