Описание

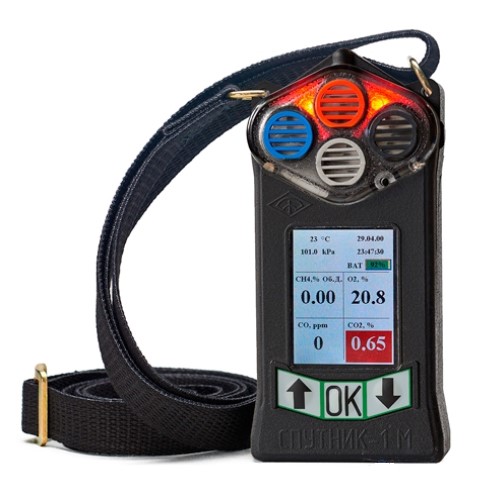

Для контроля уровня концентрации легковоспламеняющихся углеводородных соединений, токсичных газов или кислорода в атмосфере используется портативный взрывобезопасный газоанализатор "Спутник-1М-II".
"Спутник-1М-II" обладает пыле- и влагозащищённым корпусом из пластика, соответствующим стандарту IP65.
Прибор выпускается в десяти различных модификациях, отличающихся числом и типом определяемых веществ. Благодаря этому пользователи могут подобрать оптимальную комплектацию, соответствующую их требованиям.
Изготовитель предлагает опциональную возможность создания устройства, измеряющего до четырех газов в любой комбинации из перечня: CH4, O2, CO, CO2, SO2, H2S, NH3, NO, NO2. Подобная адаптивность позволяет применять газоанализатор в различных условиях и для решения специализированных задач. Для исследования воздушной среды в труднодоступных зонах (например, колодцах или коллекторах) возможно применение прибора совместно с устройством для отбора проб ПОУ-II.
Газоанализатор "Спутник-1М-II" обладает следующими характеристиками:
- Способен одновременно измерять концентрацию от одного до четырех газов (в зависимости от модификации).
- Встроенный "черный ящик" позволяет сохранять данные за последние 120 часов работы.
- Оборудован датчиком удара и системой оповещения о неподвижности.
- Состояние атмосферы отображается в виде наглядных графиков.
- На дисплее отображаются текущее время, температура и атмосферное давление.
- Световая и звуковая сигнализация срабатывает при превышении установленных пороговых значений концентрации газов.
- Возможна беспроводная передача данных на компьютер с использованием устройства УСИ-1.
- Функция отображения текущего времени и даты.
- Имеет взрывозащищенное исполнение корпуса с маркировкой 0Еx ia IIC T4 Ga Х.
- Не требует частого технического обслуживания.
Области применения газоанализатора "Спутник-1М-II":
- Нефтегазовая отрасль.
- Работа в замкнутых и подземных пространствах.
- Экологический мониторинг и другие сферы.
Прибор зарегистрирован в Государственном реестре средств измерений РФ под номером 56801-14.
Периодичность проведения поверки – 1 раз в год.
Срок службы составляет 5 лет.
Алгоритм соединения пробоотборника ПОУ-II (приобретается отдельно) с анализатором Спутник-1М-II.
Спецификации
| Параметр | Значение |
|---|---|
| Определяемые газообразные компоненты | Углеводородные горючие газы (CxHy), суммарные углеводороды (калибровка по метану), O2, CO, CO2, SO2, H2S, NH3, NO2 |
| Дополнительная погрешность из-за изменения условий эксплуатации (в долях от основной): | |
| - от изменения температуры (каждые 10°С) | 1,0 |
| - от влажности (до 100% при +35°С) | 1,0 |
| - от наклона газоанализатора (90° от вертикали) | 0,5 |
| - от скорости потока метано-воздушной смеси (каждые 4 м/с до 8 м/с) | 0,7 |
| - от влияния пробоотборника | 0,5 |
| Нормальные условия: | |
| - температура | +15°С…+25°С |
| - влажность | 30…80% |
| - давление | 97,3…105,3 кПа |
| Взрывозащита | 0Еx ia IIC T4 Ga Х |
| Защита от внешних воздействий | IP65 |
| Время отклика t90: | |
| - O2, CO, CO2, CH4 | не более 30 с |
| - C3H8, SO2, H2S, NO2 | не более 60 с |
| - NH3 | не более 180 с |
| Время сигнализации: | |
| - O2, CO, CO2, CH4 | 10 с |
| - C3H8, SO2, H2S, NO2 | 20 с |
| - NH3 | 30 с |
| Автономная работа | 70 ч |
| Автономная работа с макс. подсветкой | не менее 36 ч |
| Время прогрева | не более 2 мин |
| Период без калибровки: | |
| - опт. датчики | 12 месяцев |
| - электрохим. датчики | 3 месяца |
| Тип батареи | Li-PoI |
| Срок службы | 7 лет |
| Сигнализация | световая/звуковая |
| Напряжение питания | 3,7 В |
| Потребляемый ток | не более 90 мА |
| Связь с ПК | Радиоканал (УСИ-1) |
| Габариты | 152 х 72 х 32 мм |
| Вес | 380 г |
| Условия работы: | |
| - температура | -30°С…+50°С |
| - влажность при +35°С | не более 100% |
| - давление | 87,8…119,7 кПа |
| Наработка на отказ | 20 000 ч |
| Средний срок службы | 5 лет |
В стандартную комплектацию входят:
- Анализатор газа Спутник-1М-II;
- Программный продукт (1 экземпляр на 10 газоанализаторов);
- Зарядное устройство ЗУ-2 (1 шт. на каждые 2 газоанализатора);
- Защитная накладка (1 единица на 10 газоанализаторов);
- Набор документации по эксплуатации.
По отдельному заказу возможна дополнительная комплектация:
- Защитный чехол;
- Приспособление для отбора проб газа;
- Устройство для считывания данных «УСИ-1».
Газоанализатор опционально оснащается датчиками для определения концентрации различных газов (CH4, C3H8, O2, CO, CO2, SO2, NO2, H2S, NH3) в разнообразных комбинациях (однокомпонентные, двухкомпонентные, трехкомпонентные, четырехкомпонентные).
Основные метрологические параметры газоанализатора "Спутник-1М-II" представлены ниже:
Характеристики измерительных каналов (газовый компонент):
| Газовый компонент (сенсор) | Область отображения, % об.д. (НКПР) | Диапазон измерений, % об.д. (НКПР) | Погрешность измерений (основная), ± | Шаг дискретности | Диапазон настройки сигнализации, % об.д. (НКПР) |
|---|---|---|---|---|---|
| Оптические сенсоры | |||||
| Метан (CH4) | 0-100 % об.д. / 0-100 % НКПР | 0-2,5 % об.д. / 0-100 % НКПР | 0,1 % об.д. (абс.) / 5 % НКПР (абс.) | 0,01 % об.д. / 0,1 % НКПР | 0,5-2,5 % об.д. / 1-50 % НКПР |
| Пропан (C3H8) | 0-100 % НКПР | 0-100 % НКПР | 5 % НКПР (абс.) | 0,1 % НКПР | 1-50 % НКПР |
| Углекислый газ (CO2) | 0-1,5 % об.д. | 0-1,0 % об.д. | 0,1 % об.д. (абс.) | 0,01 % об.д. | 0,2-1,0 % об.д. |
| Электрохимические сенсоры | |||||
| Кислород (O2) | 0-30 % об.д. | 0-25 % об.д. / 0-30 % об.д. | 0,5 % об.д. (абс.) | 0,1 % об.д. | 18,5-21,0 % об.д. |
| Угарный газ (CO) | 0-220 млн-1 | 0-200 млн-1 | (6+0,07·Сх) * млн-1 (абс.) | 1 млн-1 | 10-100 млн-1 |
| Сероводород (H2S) | 0-120 млн-1 | 0-10 млн-1 (2 млн-1 абс.) / 10-100 млн-1 (20 % отн.) | 2 млн-1 (абс.) | 1 млн-1 | 5-50 млн-1 |
| Диоксид азота (NO2) | 0-25 млн-1 | 0-2 млн-1 (0,5 млн-1 абс.) / 2-20 млн-1 (25 % отн.) | 0,5 млн-1 (абс.) | 0,1 млн-1 | 1-10 млн-1 |
| Аммиак (NH3) | 0-120 млн-1 | 0-20 млн-1 (5 млн-1 абс.) / 20-100 млн-1 (25 % отн.) | 5 млн-1 (абс.) | 1 млн-1 | 20-70 млн-1 |
| Диоксид серы (SO2) | 0-25 млн-1 | 0-4 млн-1 (0,8 млн-1 абс.) / 4-20 млн-1 (20 % отн.) | 0,8 млн-1 (абс.) | 0,1 млн-1 | 1-10 млн-1 |
Примечание: Сх – текущее значение концентрации газа.
