Описание
Взрывобезопасный газосигнализатор метана СМС-15 играет ключевую роль в обеспечении безопасности в шахтах. Он предназначен для измерения концентрации метана (CH4) в воздухе горных выработок и одновременно служит как индивидуальный источник света для освещения рабочей зоны.
Принцип действия сигнализатора СМС-15 базируется на термохимическом методе, а именно, на безпламенном горении метана на датчике. Это достигается за счет мостовой схемы измерения, представляющей собой электронную цепь с чувствительными элементами. Эти элементы изменяют свои электрические свойства в зависимости от концентрации метана в окружающей среде. При контакте с метаном происходит его окисление на катализаторе без пламени, что вызывает изменение температуры и электрического сопротивления. Эти изменения регистрируются электронной схемой и преобразуются в измеримый сигнал.

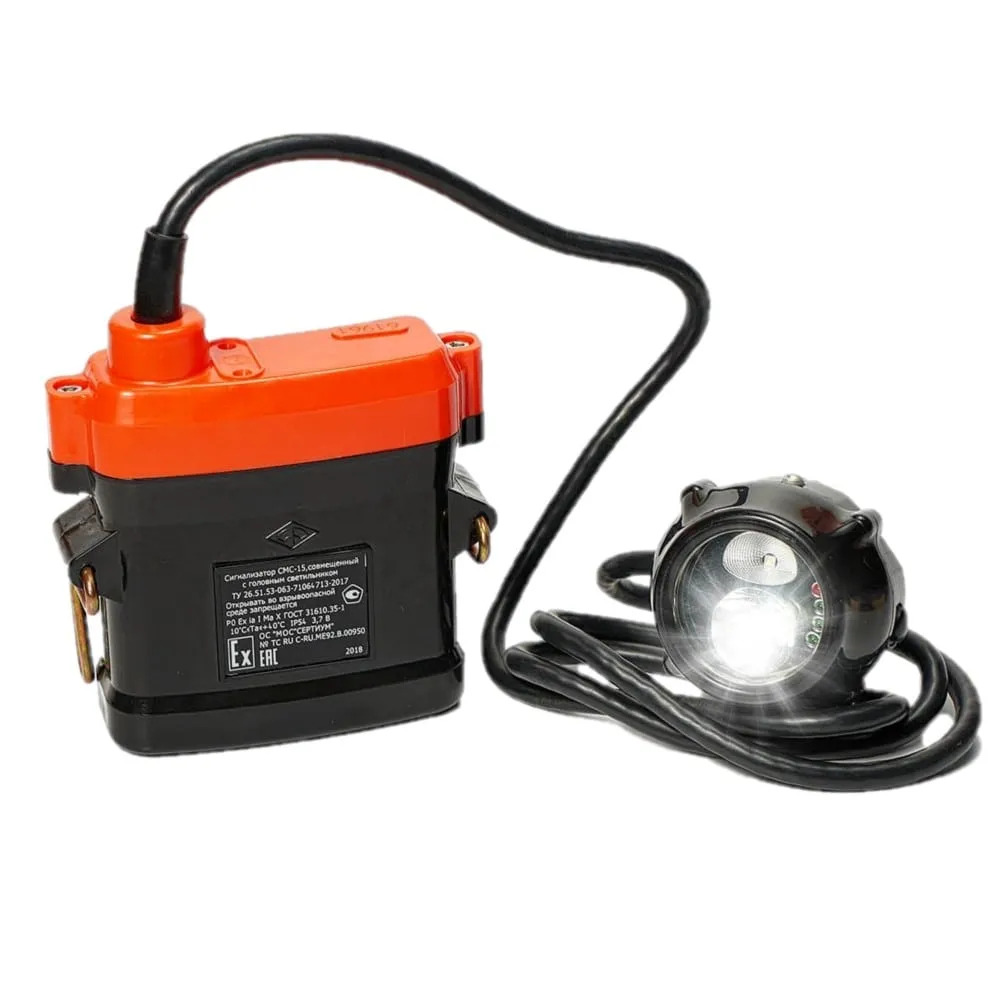

Конструктивно сигнализатор состоит из светильника, в котором находятся датчик и электронный блок, кабеля и перезаряжаемой аккумуляторной батареи.
Для расширения функционала устройство может быть дополнено модулем индикации OCIM-00-YY(OCIM-24-YY) или модулем МТП-4, которые интегрируются в разрыв кабеля. Модуль индикации обеспечивает передачу текстовых данных о точном местоположении работника.
Особенности СМС-15:
- взрывозащищенный корпус PO Ex ai I Ma X;
- класс защиты IP54;
- два режима освещения (ближний и дальний свет);
- световая и звуковая сигнализация при превышении допустимой концентрации CH4;
- простая замена датчика;
- цветная индикация заряда батареи;
- интуитивное управление освещением.
- Прибор зарегистрирован в Госреестре СИ РФ (№72207-18) и допущен к эксплуатации в Казахстане.
- Интервал между поверками составляет 1 год.
- Срок службы – 5 лет.
Основные параметры устройства:
Параметр | Значение |
---|---|
Тип сенсора | Термокаталитический |
Точность измерений метана | ±0,2% от объема |
Диапазон измерения концентрации метана | 0 - 2,5% (объемная доля) |
Установка порогов сигнализации по метану: | |
- Первый порог | 0,5 - 2,0% (объемная доля) |
- Второй порог (автоматически) | На 0,5% выше первого порога |
Время реакции на метан (от 0 до 3,2%) | Не более 12 секунд |
Взрывозащита | РО Ex ia I Ma X (ГОСТ 31610.35-1) |
Защита от окружающей среды | |
- Сигнализатор | IP54 (ГОСТ 14254-96) |
- Датчик | IP51 (ГОСТ 14254-96) |
Источник света | 2 LED, 150 лм |
Освещенность на 1 метр: | |
- Дальний свет | 1500 - 1700 лк |
- Ближний свет | 30 - 105 лк |
Время работы в нормальном режиме | 10 - 22 часа (зависит от яркости) |
Время работы в аварийном режиме: | |
- С радиомодулем | Более 36 часов |
- Без радиомодуля | Более 72 часов |
Тип аккумулятора | Li-ion (UL1642) |
Номинальное напряжение | 3,7 В |
Потребляемый ток | До 0,5 А |
Условия эксплуатации: | |
- Температура | -10 … +40°С |
- Влажность | До 100% (при 35°С) |
- Давление | 87,8 - 119,7 кПа (660 - 900 мм рт. ст.) |
Размеры: | |
- Блок питания | 139 × 51 × 142 мм |
- Фара | 74 × 77 мм |
Масса: | |
- Общая | До 0,9 кг |
- Фара | До 0,3 кг |
Наработка на отказ | Не менее 10 000 часов |
Срок службы | 5 лет |
В состав поставки входят:
- Детектор метана СМС-15, интегрированный с шахтерской лампой;
- Устройство для программирования (число зависит от заказа);
- Набор инструментов и расходных материалов (один набор на тридцать сигнализаторов);
- Полный пакет сопроводительной документации.
