Описание
Газосигнализатор Сенсон-В-4000 разработан для личной защиты сотрудников предприятий, где технологические процессы могут сопровождаться выбросами в атмосферу воспламеняющихся, ядовитых и других опасных газов, а также при дефиците или избытке кислорода. Газоанализаторы Сенсон-В-4000 соответствуют требованиям взрывозащиты, установленным в ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ IEC 60079-1-2013.
Сфера использования газоанализатора Сенсон-В-4000 – промышленные территории предприятий, рабочие места и другие помещения, где нехватка кислорода и присутствие горючих и токсичных газов представляют риск для здоровья работников или создают взрывоопасную ситуацию.
При превышении установленных пороговых значений концентрации (для кислорода – выше или ниже порога) газоанализатор Сенсон-В-4000 генерирует звуковые, световые и вибрационные оповещения и отображает концентрации газов на цифровом дисплее.
Газоанализаторы Сенсон-В-4000 применяются для индивидуального мониторинга утечек газов и предназначены для постоянного ношения персоналом на спецодежде. В случае получения сигнала тревоги, персонал должен покинуть опасную зону и действовать согласно инструкции.
В зависимости от установленных датчиков газоанализатор Сенсон-В-4000 может одновременно измерять концентрацию от 1 до 5 газов.
Принцип работы газоанализаторов основан на измерении концентрации контролируемых веществ с помощью газочувствительных сенсоров. В приборе могут использоваться сенсоры разных типов: термокаталитические (для измерения концентраций горючих газов и паров углеводородов), оптические (для измерения концентраций горючих газов, паров углеводородов и диоксида углерода, не достигающих взрывоопасного уровня), электрохимические (для определения содержания кислорода и токсичных газов), фотоионизационные (для обнаружения летучих органических соединений).
Ниже представлены метрологические параметры газоанализатора Сенсон-В-4000:
| Контролируемое вещество | Единицы измерения | Диапазон измерений | Пределы допускаемой основной погрешности (δ) | Пороги сигнализации | Диапазон/Тип сенсора |
|---|---|---|---|---|---|
| Аммиак (NH3) | мг/м3 | 0 - 10 мг/м3; свыше 10 - 200 мг/м3 | ±20% (привед.); ±15% (относит.) | 20 и 60 мг/м3 | 2 эх |
| Аммиак (NH3) | мг/м3 | 10 - 1500 мг/м3 | ±10% (относит.) | - | 3 эх |
| Водород (H2) | % об.д. | 0,01 - 4 %; 1 - 100 % | ±10% (относит.); ±5% (относит.) | 0,4 и 0,8 % | 2 эх; 3 эх |
| Водород (H2) | % об.д. (НКПР) | 0 - 2 %; 1 - 50 % | ±0,2 %; ±5 % | 0,4 и 0,8 % | 21 тк; 41 тк |
| Диоксид азота (NO2) | мг/м3 | 0 - 1 мг/м3; свыше 1 - 30 мг/м3 | ±20% (привед.); ±15% (относит.) | 2 и 10 мг/м3 | 2 эх |
| Диоксид азота (NO2) | мг/м3 | 10 - 500 мг/м3 | ±10% (относит.) | - | 3 эх |
| Оксид азота (NO) | мг/м3 | 0 - 1,5 мг/м3; свыше 1,5 - 30 мг/м3 | ±20% (привед.); ±15% (относит.) | 5 и 15 мг/м3 | 2 эх |
| Оксид азота (NO) | мг/м3 | 10 - 1000 мг/м3 | ±10% (относит.) | - | 3 эх |
| Диоксид серы (SO2) | мг/м3 | 0 - 5 мг/м3; свыше 5 - 30 мг/м3 | ±20% (привед.); ±15% (относит.) | 10 мг/м3 | 2 эх |
| Диоксид серы (SO2) | мг/м3 | 1 - 300 мг/м3 | ±10% (относит.) | - | 3 эх |
| Диоксид углерода (CO2) | мг/м3; % об.д. | 0 - 2000 мг/м3; 0 - 5 %; 0 - 100 % | ±150 мг/м3; ±0,2 %; ±3 % | 0,5 и 1,5 % | 1 оп; 2 оп; 3 оп |
| Оксид углерода (CO) | мг/м3 | 0 - 10 мг/м3; свыше 10 - 300 мг/м3 | ±15% (привед.); ±10% (относит.) | 20 и 100 мг/м3 | 2 эх |
| Оксид углерода (CO) | мг/м3 | 10 - 3000 мг/м3 | ±10% (относит.) | - | 3 эх |
| Кислород (O2) | % об.д. | 0,01 - 1 %; 0,1 - 30 %; 1 - 100 % | ±10% (относит.); ±5% (относит.); ±1% (относит.) | 18 и 23 % | 1 эх; 2 эх; 3 эх |
| Метан (CH4) | % об.д. (НКПР) | 0 - 2,5 %; 0 - 57 % | ±0,22 %; ±5 % | 0,44 и 0,88 % | 21 тк; 41 тк |
| Метан (CH4) | мг/м3; % об.д. (НКПР); % об.д. | 0,01 - 5 мг/м3; 0 - 4,4 %; 0 - 100 %; 1 - 100 % | ±10% (относит.); ±0,22 %; ±5 %; ±5% (относит.) | 0,44 и 0,88 % | 2 оп; 2 оп; 4 оп; 3 оп |
| Метанол (CH3OH) | мг/м3 | 0,1 - 30 мг/м3 | ±20% (относит.) | 5 и 15 мг/м3 | 2 эх |
| Пропан (C3H8) | % об.д. (НКПР) | 0 - 0,85 %; 0 - 50 % | ±0,09 %; ±5 % | 0,2 и 0,4 % | 21 тк; 41 тк |
| Пропан (C3H8) | % об.д. (НКПР); % об.д. | 0 - 1,7 %; 0 - 100 %; 0 - 100 % | ±0,09 %; ±5 %; ±5% (относит.) | 0,2 и 0,4 % | 2 оп; 4 оп; 3 оп |
| Сероводород (H2S) | мг/м3 | 0 - 5 мг/м3; свыше 5 - 30 мг/м3 | ±20% (привед.); ±15% (относит.) | 3 и 10 мг/м3 | 2 эх |
| Сероводород (H2S) | мг/м3 | 1 - 200 мг/м3 | ±10% (относит.) | - | 3 эх |
| Углеводороды (CxHy) | НКПР | 0 - 50 %; 0 - 100 % | ±5 % | 10 и 20 % | 41 тк; 4 оп |
| Углеводороды (C2-С10) | мг/м3 | 50 - 3000 мг/м3 | ±25% (относит.) | - | 11 пп |
| Формальдегид (H2CO) | мг/м3 | 0,1 - 30 мг/м3 | ±25% (относит.) | 0,5 и 2,5 мг/м3 | 2 эх |
| Хлор (Cl2) | мг/м3 | 0,1 - 30 мг/м3 | ±10% (относит.) | 1 и 5 мг/м3 | 2 эх |
| Хлороводород (HCl) | мг/м3 | 0,01 - 30 мг/м3 | ±25% (относит.) | 5 и 15 мг/м3 | 2 эх |
| Этанол (C2H5OH) | % об.д. (НКПР); мг/м3 | 0,01 - 1,55 %; 0,32 - 50 %; 50 - 5000 мг/м3 | ±15% (относит.); ±15 %; ±25% (относит.) | 0,3 и 0,6 % | 21 тк; 41 тк; 11 пп |
| Бутан (C4H10) | % об.д. (НКПР) | 0 - 7 %; 0 - 5 %; 0 - 1,4 %; 0 - 100 % | ±0,07 %; ±5 %; ±0,07 %; ±5 % | - | 21 тк; 41 тк; 2 оп; оп |
Примечание:
ЭХ – электрохимический;
ТК – термокаталитический;
ОП – оптический;
ПП – полупроводниковый.
Прибор предоставляет пользователю возможность выбирать наиболее подходящую шкалу для отображения результатов измерений по каждому каналу (% об., % НКПР, мг/м³, ppm). Например, вместо отображения концентрации в процентах от объема, иногда удобнее использовать проценты от нижнего концентрационного предела воспламенения (% НКПР), а вместо мг/м³ – миллионные доли (ppm). Газоанализатор позволяет выбирать отображение концентрации как в объемных (% об., ppm, %НКПР), так и в массовых (мг/м³, г/м³) единицах. Важно отметить, что единицы измерения, указанные в паспорте прибора, остаются неизменными и именно в них необходимо выполнять калибровку и поверку.
Газоанализаторы Сенсон-В-4000 позволяют устанавливать четыре порога срабатывания сигнализации, сопровождаемые световыми, звуковыми и вибросигналами (два на превышение и два на понижение; порог 1 – предупредительный, порог 2 – аварийный). Заводская настройка порогов предусматривает для горючих газов значения 10 и 20 % НКПР (для порога 1 и 2, соответственно), а для токсичных газов – ПДК среднесуточную (порог 1) и ПДК разовую (порог 2). Для кислорода устанавливаются пороги на понижение и превышение на уровне 18 и 23 % об. доли, соответственно. Пользователь имеет возможность настраивать пороги сигнализации в пределах измерительных диапазонов контролируемых веществ.
В газоанализаторах Сенсон-В-4000 возможно комбинирование любых двух газов, представленных в таблице. Следует учитывать, что сенсоры могут обладать перекрестной чувствительностью к другим газам. Термокаталитические сенсоры, применяемые для обнаружения метана, пропана, углеводородов, спирта и водорода, характеризуются взаимной перекрестной чувствительностью. Оптические сенсоры не проявляют чувствительности к водороду.
Параметры газового сигнализатора Сенсон-В-4000
Основные технические показатели:
| Характеристика | Значение |
|---|---|
| Число определяемых газов | От 1 до 5 |
| Погрешность установки порога, макс. | ± 1 % |
| Взрывобезопасность | 0ExiaIICT4GaX, РОExiaIMaX, 1ExdaiaIICT4GbX |
| Защита от пыли и влаги | IP68 |
| Оповещение | Визуальное, вибрационное, звуковое |
| Громкость сигнала | 95 дБ |
| Электропитание | Li-ion аккумулятор, до 4,2 В |
| Время зарядки, макс. | 6 часов |
| Зарядное устройство | 5-9 В постоянного тока |
| Автономная работа, мин. | 24 часа |
| Габариты | 155х75х40 мм |
| Вес, макс. | 0,34 кг |
| Периодичность поверки | 12 месяцев |
| Гарантия | 12 месяцев |
| Срок службы, мин. | 10 лет |
Условия использования:
- Температура: от -40°С до +50°С
- Влажность: 20 - 98 %
- Давление: 70 - 130 кПа

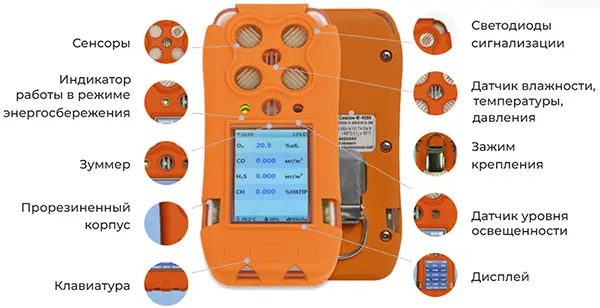

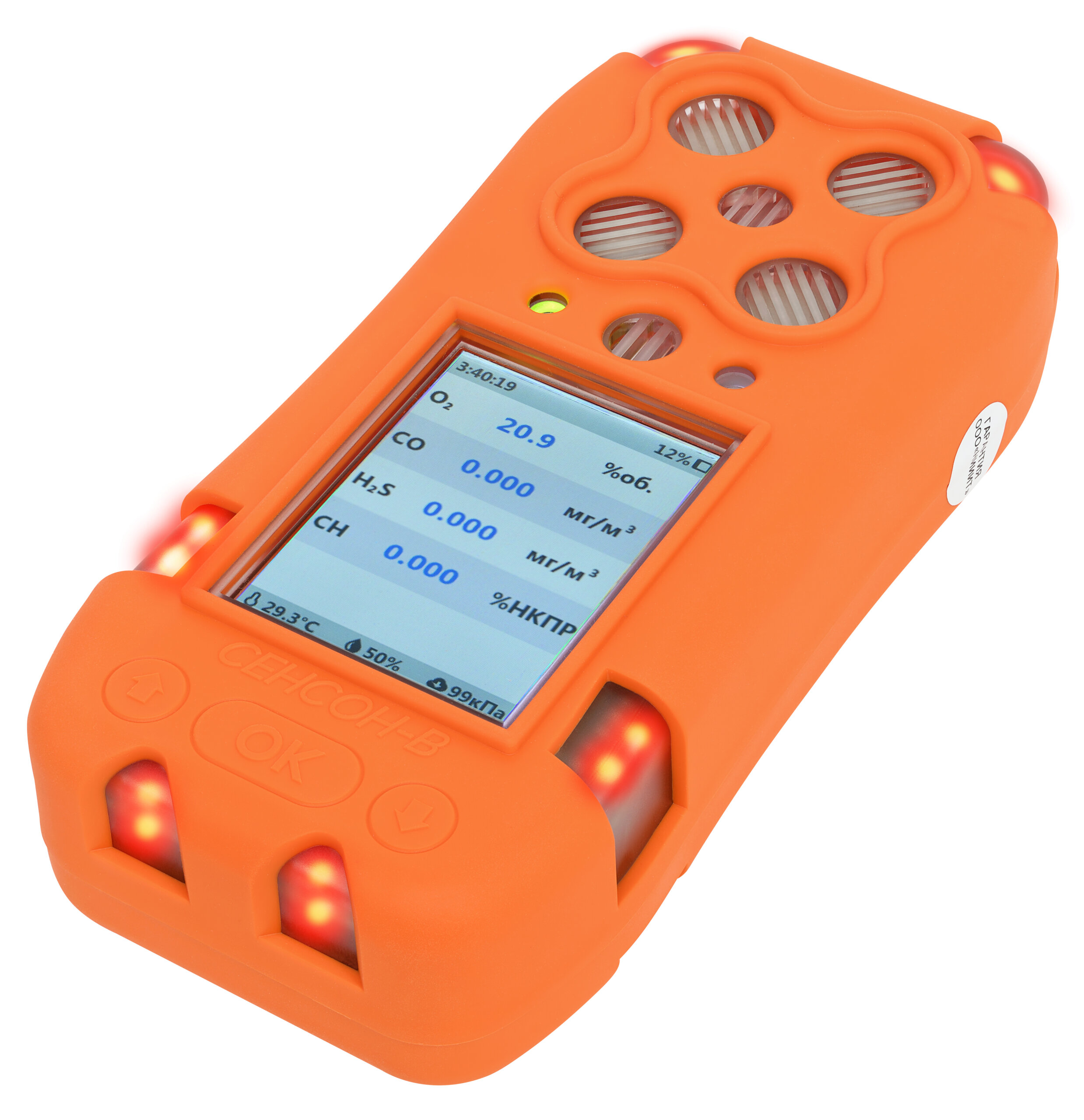

Газоанализатор Сенсон-В-4000 имеет конструкцию, предусматривающую корпус из ударопрочного пластика с резиновым покрытием. На передней стороне находятся цифровой экран, элементы управления, отверстия для забора воздуха, необходимого для работы сенсоров и датчиков, измеряющих параметры окружающей среды. Здесь же размещены датчик освещенности и индикаторы (светодиоды). На задней панели имеется клипса для фиксации прибора на одежде.
Сенсон-В-4000 обладает расширенными возможностями беспроводной связи. Для конфигурирования, получения данных измерений и истории событий доступны интерфейсы Bluetooth и WiFi. В качестве дополнительной опции поддерживается функционирование в беспроводных сетях LoRaWAN.
Газоанализатор может функционировать в режиме постоянной передачи информации по WiFi, используя протокол MQTT. В этом случае данные передаются и сохраняются на MQTT-сервере, указанном пользователем, что предоставляет удобные возможности для построения различных систем безопасности и контроля газовой обстановки.
Отображение данных и контроль работы газоанализатора Сенсон-В-4000.
При обнаружении концентрации анализируемого газа, выходящей за пределы заданных порогов, система оповещения газоанализатора Сенсон-В-4000 активирует звуковую и световую сигнализацию в следующих случаях:
Если уровень кислорода опускается ниже минимально допустимого значения или (при наличии верхнего порога) превышает максимально допустимое значение.
Когда концентрация любого из горючих и/или ядовитых газов превышает установленный для него предел.
Газоанализаторы Сенсон-В-4000, предназначенные для измерения кислорода и суммарного содержания углеводородов, оснащены функцией автоматической калибровки. Для кислородных газоанализаторов эта функция особенно важна из-за влияния атмосферного давления на точность измерений.
Автоматическая калибровка кислородного датчика выполняется при включении устройства и предполагает установку показателя нормальной концентрации кислорода в воздухе на уровне 20,9%.
Автокалибровка газоанализатора Сенсон-В-4000, измеряющего суммарную концентрацию углеводородов (CxHy) в диапазоне 0-3 г/м3, происходит через 10 минут после включения, что связано с дрейфом показаний во время прогрева сенсора. В период прогрева функция звуковой сигнализации о превышении пороговых значений деактивирована.
Газоанализатор Сенсон-В-4000 имеет встроенный аккумулятор напряжением 3,6 В. При критическом снижении заряда аккумулятора включается специальный сигнал предупреждения.
Аккумулятор заряжается с помощью входящего в комплект беспроводного зарядного устройства (блока питания с выходным напряжением 12 В) через встроенную схему зарядки, оснащенную световой индикацией. Для подзарядки можно использовать любое беспроводное зарядное устройство, поддерживающее стандарт Qi, помимо комплектного.
