» Анализатор газа ПОЛАР-7 разработан с целью:
— Определение содержания кислорода (O2) в процентах, а также концентрации (объемной или массовой) оксида углерода (CO), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), сероводорода (H2S) и углеводородов (CH), представленных метаном (CH4) или пропаном (C3H8), в выбросах промышленных объектов (как стационарных, так и передвижных);
— Измерение или вычисление концентрации (объемной или массовой) суммы азотных оксидов (NOx);
— Определение содержания диоксида углерода (CO2) посредством измерений или расчетных методов;
— Измерение температурных показателей газовых сред;
— Определение температуры окружающего воздуха и воздуха, подаваемого в зону горения;
— Измерение дифференциального давления газов;
— Измерение атмосферного давления;
— Измерение абсолютного давления;
— Вычисление скорости и объемного расхода газового потока при использовании совместно с трубками напорного типа НИИОГАЗ и Пито;
— Расчет величины массового выброса вредных веществ;
— Расчет ключевых параметров топливосжигающих устройств, включая коэффициент избытка воздуха, коэффициент потерь тепла и эффективность сгорания топлива.
ОТЛИЧИТЕЛЬНОЙ ЧЕРТОЙ этих газоанализаторов является возможность установки двух каналов измерения CO с разными диапазонами, предназначенных для измерения как низких, так и высоких концентраций, а также дополнительного насоса для экстренной продувки канала CO "низкий" при превышении концентрации.
По желанию заказчика газоанализаторы могут быть оснащены опциями "Защита CO" и "Давление":
• "Защита CO" – автоматическая защита датчика CO от перегрузки путем продувки воздухом при превышении порогового значения концентрации;
• "Давление" – одновременное измерение концентраций газов, избыточного давления (разрежения) газов (тяги), атмосферного и абсолютного давлений.
 |
 |
» Газоанализатор ПОЛАР-7: состав и параметры конфигурации
|
Каналы измерений содержания |
Каналы измерений |
||||||||||||
|
О2 |
СО |
NO |
NO2 |
NOX |
SO2 |
H2S |
СО2 |
СН |
ТГАЗ |
Тi |
∆Р |
PАТМ |
PАБС |
|
+1) |
*2)3) |
*2) |
*2) |
*4) |
*2) |
*2) |
*2)5) |
*2)6) |
+1) |
+1) |
+1) |
*2) |
*2) |
|
"+" означает, что канал входит в стандартную комплектацию прибора. "*" указывает на то, что канал устанавливается опционально, по запросу. Для отдельных компонентов возможно оснащение двумя каналами с различными пределами измерений, а также каналом с измерительным преобразователем, компенсирующим влияние водорода (H2). При наличии каналов для NO и NO2, газоанализатор отображает суммарную концентрацию оксидов азота. Если установлен только канал NO, значение NOX вычисляется и отображается на основе эмпирических соотношений. В отсутствие канала измерения CO2, его объемная доля также может быть рассчитана и показана на дисплее с использованием эмпирических методов. Калибровка канала углеводородов (CH) проводится по метану (CH4) или пропану (C3H8). Выбор калибровочного газа определяется при заказе прибора. ТГАЗ – измерение температуры газового потока; Тi – измерение температуры окружающей среды; ∆Р – измерение разницы давлений; PАТМ – измерение атмосферного давления; PАБС – измерение абсолютного давления. |
|||||||||||||
» Преимущества анализаторов газов Полар-7:
> Универсальность применения. Анализаторы "Полар-7" применимы в широком спектре задач: от точной настройки топливосжигающих систем для оптимизации сгорания до мониторинга экологических параметров промышленных выбросов на предприятиях теплоэнергетики, нефтегазовой, химической, металлургической, целлюлозно-бумажной и других отраслей.
> Высокая точность измерений. Благодаря применению высокочувствительных сенсоров, газоанализаторы "Полар-7" обеспечивают максимально точные измерения концентраций определяемых компонентов с использованием электрохимического метода. Пределы допускаемой основной относительной погрешности составляют ±(5-10) %.
> Функция "Низкий CO". Доступна опция оснащения анализаторов двумя измерительными каналами CO с дополнительным сенсором для определения низких концентраций CO и автоматическим переключением между сенсорами.
> Функция "Защита CO". Автоматическая система защиты сенсора CO от перегрузки, путем принудительной продувки чистым воздухом при превышении заданного порога концентрации.
> Функция "Давление". Возможность одновременного измерения концентраций газов, избыточного давления (разрежения), а также атмосферного и абсолютного давлений.
> Измерение CO2 и углеводородов. Опциональная комплектация инфракрасными датчиками для определения содержания диоксида углерода (CO2) и углеводородов, пересчитанных на метан (CH4) или пропан (C3H8).
> Определение скорости и расхода газового потока. При использовании напорной трубки Пито, анализаторы "Полар-7" позволяют определять скорость (м/с) и объемный расход (м3/с) газового потока.
> Расчет массового выброса. Встроенная сервисная функция для автоматического расчета массового выброса загрязняющих веществ (г/с) на основе результатов измерений.
> Статистическая обработка данных. Для соответствия требованиям экологического контроля, анализаторы "Полар-7" обеспечивают сбор и статистическую обработку результатов, включая расчет среднего, максимального и минимального значений для каждого канала.
> Объем памяти. Встроенная память объемом 16 Гбайт позволяет хранить более 1 млн результатов измерений. Данные могут быть распечатаны или переданы на внешние устройства.

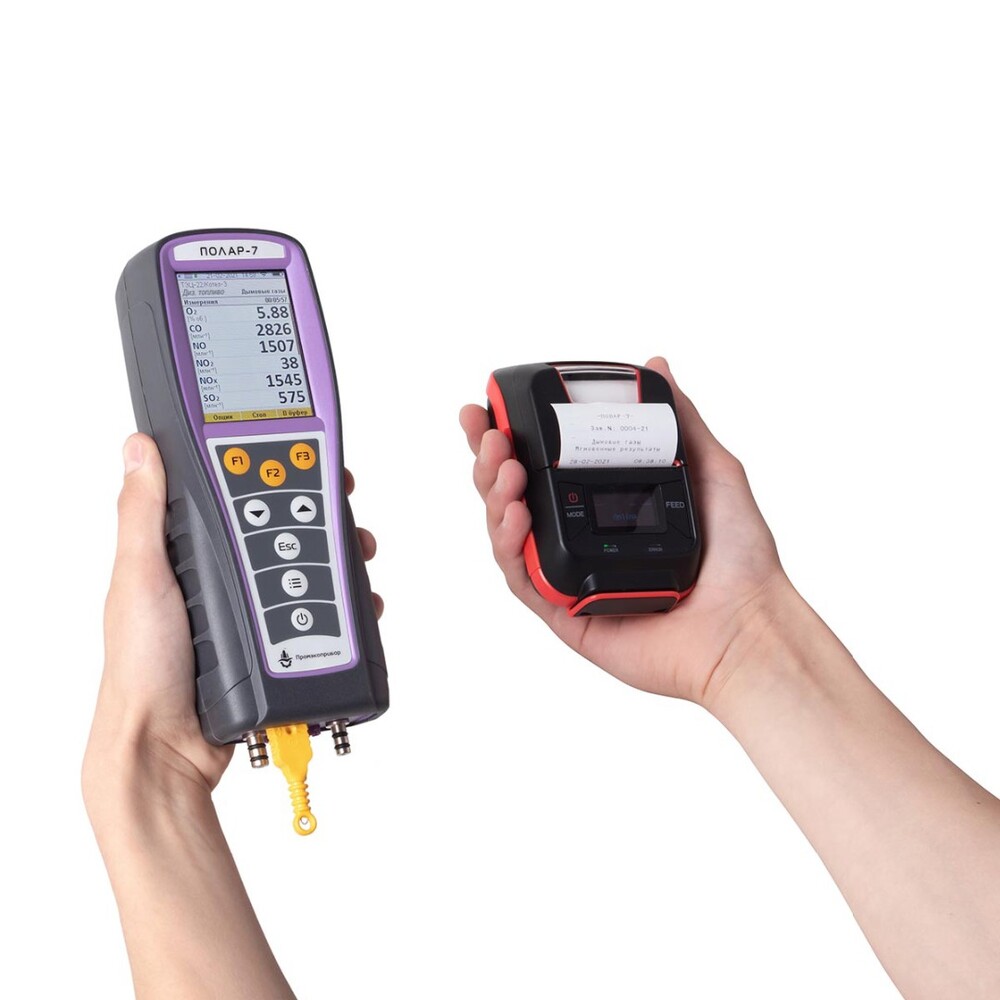

> Документирование результатов. Дополнительный термопринтер позволяет распечатывать протоколы измерений во время и после проведения измерений.
> Передача данных. Передача данных на ПК или другие устройства через ИК, USB и Bluetooth интерфейсы.
> Удаленное управление. Управление и обмен данными с внешних устройств (ноутбук, планшет, смартфон) через Bluetooth, с отображением результатов в таблицах и диаграммах и возможностью отправки отчетов по электронной почте.
» Газоанализаторы ПОЛАР-7 применяются для:
— Экологического контроля промышленных выбросов (государственного и производственного) с целью определения массового выброса или концентрации загрязняющих веществ;
— Испытаний котлоагрегатов для определения влияния режимных факторов на концентрацию загрязняющих веществ и оптимизации коэффициента избытка воздуха при работе на разных видах топлива и нагрузках;
— Испытаний топочно-горелочных устройств для оптимизации режимов горения;
— Испытаний газоочистного оборудования для определения снижения выбросов загрязняющих веществ.
» Типы контролируемых установок:
— Стационарные паровые и водогрейные котельные установки;
— Промышленные установки сжигания;
— Стационарные газотурбинные установки (ГТУ);
— Стационарные двигатели внутреннего сгорания;
— Судовые двигатели.
» Основные параметры
| Характеристика | Значение |
|---|---|
| Забор образца | С использованием принудительной системы |
| Число измерительных каналов | От 1 до 7 |
| Определяемые газы | O2, CO, CO2, CH4, C3H8, SO2, H2S, NO2, NO |
| Время подготовки к работе, не более | 3 минуты |
| Время достижения 90% показаний (T90), не более: | |
| по каналам O2, CO2, CH (по CH4) | 60 секунд |
| по каналам CO, NO, SO2, CH (по C3H8) | 90 секунд |
| по каналам NO2, NOX, H2S | 120 секунд |
| Допустимая вариация показаний относительно основной погрешности | 0,5 |
| Дополнительная погрешность от изменения температуры (на 10 °С от +15 до +25 °С) | ±0,25 от основной погрешности |
| Дополнительная погрешность от изменения расхода газа (от номинального до 0,4 дм3/мин) | ±0,5 от основной погрешности |
| Суммарная дополнительная погрешность от влияния неизмеряемых компонентов | ±0,5 от основной погрешности (для CO, NO, NO2, NOX, SO2, H2S) |
| Интервал работы без калибровки | 90 суток |
| Принцип работы: | |
| O2, CO, NO, NO2, NOX, SO2 и H2S | Электрохимический |
| CO2 и CH | Оптический инфракрасный (ИК) |
| Температура газов и воздуха | Термоэлектрический |
| Разность давлений, атмосферное и абсолютное давление | Тензорезистивный |
| Номинальный расход газовой смеси | 0,8 дм3/мин |
| Время автономной работы: | |
| с оптическими датчиками | 16 часов |
| без оптических датчиков | 20 часов |
| Время зарядки батареи | До 5 часов |
| Питание | Li-ion батарея, 3,7 В, 4,4 А⋅ч |
| Дисплей | Графический LCD, 320x240 |
| Память | 16 Gb |
| Передача данных | USB |
| Управление | Bluetooth (мобильное устройство) |
| Пылевлагозащита | IP20 |
| Взрывозащита | Отсутствует |
| Длина зонда | 180, 300, 500, 750, 1000, 1500, 2000 мм |
| Длина шланга | 2,5 м (5 м под заказ) |
| Габариты | 240х88х55 мм |
| Масса: | |
| газоанализатор | 0,8 кг |
| базовый комплект | 4,5 кг |
| Средняя наработка на отказ | 10000 часов |
| Срок службы | 8 лет |
| Условия работы: | |
| температура | От -10 до +45 °C |
| давление | От 84,0 до 106,7 кПа (630-800 мм рт. ст.) |
| влажность | От 15 до 95 % (при температуре +25 °С и ниже, без конденсации) |
» Принцип действия и конструкция газоанализатора ПОЛАР-7

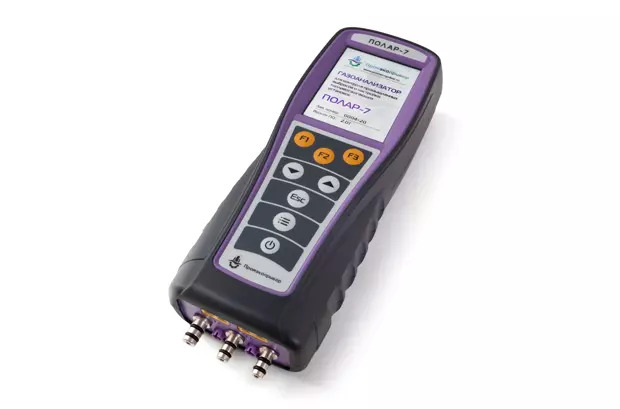

Газоаналитические устройства "Полар-7" – это автоматизированные портативные приборы, работающие в режиме непрерывного мониторинга.

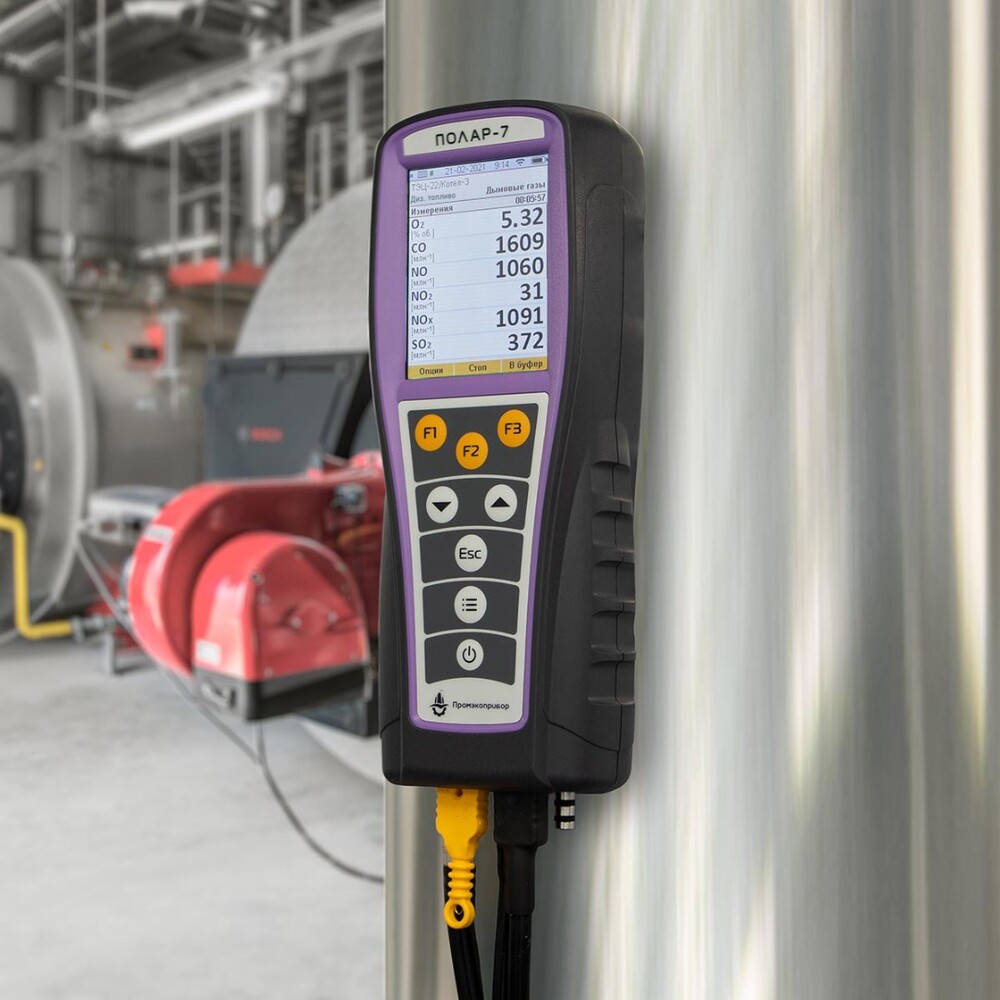

Конструктивно газоанализаторы размещены в крепком, обрезиненном пластиковом корпусе. Оснащены цветным графическим экраном диагональю 3,5 дюйма, пленочной клавиатурой с 8 кнопками и интегрированными магнитами для фиксации на вертикальных плоскостях. Помимо самого анализатора, в комплект входят элементы для забора и подготовки пробы: зонд для отбора, шланг для транспортировки пробы и влагоотделитель с интегрированным фильтром, а также выносной датчик (или зонд) для определения температуры поступающего на сжигание воздуха.
Дополнительно, по отдельной заявке, для газоанализатора можно приобрести внешний термопринтер для распечатки результатов замеров, трубки Пито (включая цилиндрическую модификацию) для измерения скорости и объемного расхода газового потока, программное обеспечение для передачи данных на ПК и Wi-Fi модуль для взаимодействия с мобильными устройствами (смартфон, планшет, ноутбук).
Газоанализаторы производятся в различных конфигурациях, отличающихся набором измерительных каналов и их диапазонами. Доступные варианты исполнения представлены в разделе "Стандартные исполнения".
Приборы функционируют в полностью автоматическом режиме. При каждом включении выполняется автоматическая проверка работоспособности, продувка датчиков воздухом и установка нулевых значений. Автоматически происходит переключение между парными каналами CO с разными пределами измерений.
Газоанализаторы предназначены для общепромышленного применения и не имеют взрывозащищенного исполнения.

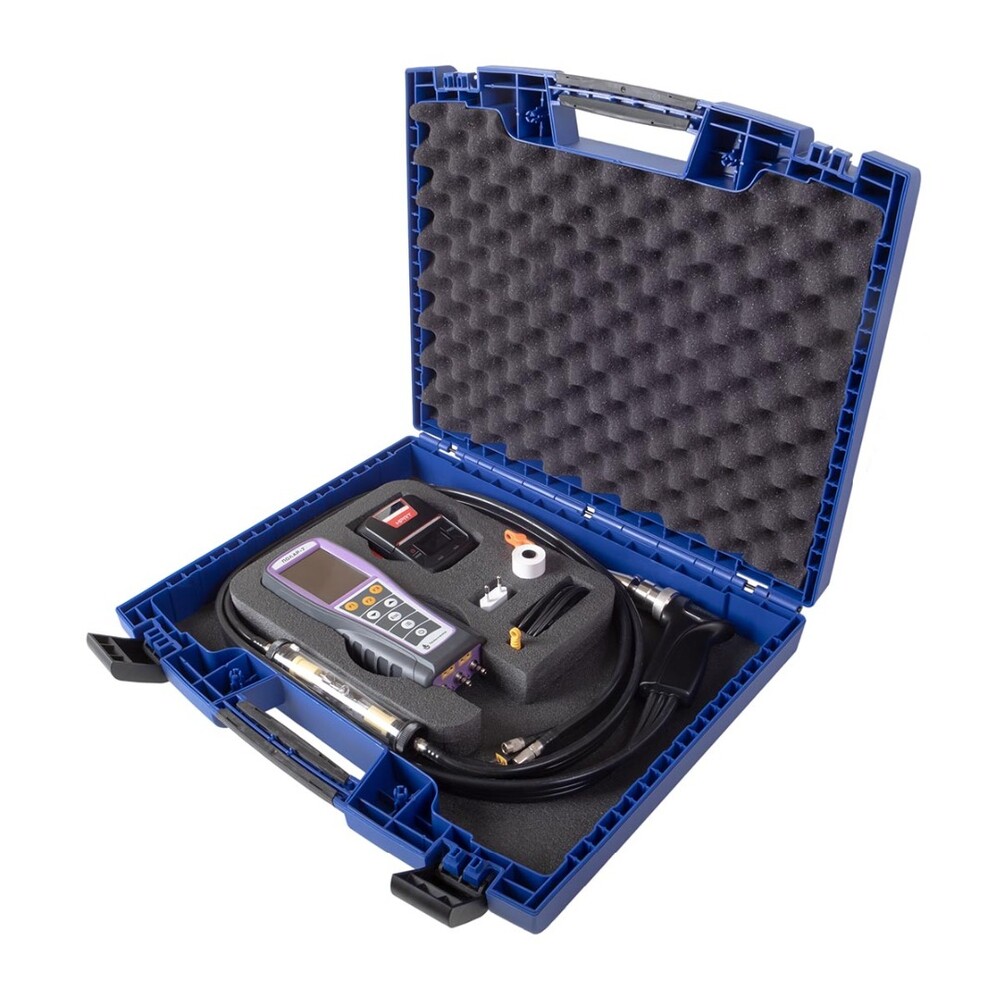

» Комплектация
- Газоанализатор Полар-7: 1 шт.
- Ручка зонда для отбора проб с шлангом и влагоотделителем: 1 шт.
- Трубка зонда с термопреобразователем и упорным конусом: 1 шт.
- Футляр для трубки зонда (кроме 180/300 мм): 1 шт.
- Чехол для трубки зонда (кроме 180/300 мм): 1 шт.
- Датчик внешней температуры: 1 шт.
- Блок питания с USB-кабелем: 1 шт.
- Ключ для замены фильтров: 1 шт.
- Ремешок для переноски: 1 шт.
- Кейс для транспортировки: 1 шт.
- Паспорт (ПЛЦК.413411.005 ПС): 1 экз.
- Руководство (ПЛЦК.413411.005 РЭ, электронная версия): 1 шт.
» Дополнительное оборудование (поставляется отдельно):
- Термопринтер (с батарейками и бумагой (10 шт.))
- Внешний датчик температуры с кабелем
- Трубки Пито (разных модификаций и длин) с шлангами и чехлом
- Металлокерамический фильтр (10 мкм, до 500 °C)
- Защитный экран зонда
- Футляр для переноски газоанализатора
- ПО для ПК
- Блок осушки пробы БОП-1
- Запасные фильтры (5 шт.)
- Запасная бумага для принтера (10 шт.)
- Газовые смеси для калибровки (комплект)
» Дополнительные опции (указывать при заказе):
- "O2 Long Life": датчик O2 с увеличенным сроком службы (до 5 лет).
- "Н2 компенсация": специализированный датчик CO с компенсацией влияния H2 (до 0,2 %).
- "Защита СО": автоматическая защита датчика CO от перегрузки.
- "Давление": специализированные зонд и шланг для измерения газов и разности давлений, каналы для измерения атмосферного и абсолютного давления.
