ОКА-М (ЖКХ) Переносной газоанализатор горючих газов, оснащенный удлинительным зондом

Скачать техническое описание PDF
Подробнее

/garantiya.png

 Сделано в России  Евразийское соответствие  Товар внесен в Госреестр

Доставка  Доставка по России транспорной компанией Деловые Линии, СДЭК: до адреса или до удобного ПВЗ

ЗАКАЗАТЬ  /image028.png  по электронной почте info@diolenergo.ru





Портативный одноканальный газоанализатор метана ОКА-М (ЖКХ), выпускаемый серийно, предназначен для мониторинга концентраций метана (CH4) или пропана (C3H8), не представляющих взрывной опасности, в закрытых пространствах, таких как подвалы, колодцы и подземные коммуникации. При превышении установленных пороговых значений прибор подает световые и звуковые оповещения.

Модель ОКА-М разработана специально для нужд сотрудников жилищно-коммунального хозяйства и газовых служб. Она позволяет выявлять утечки природного или сжиженного газа в подъездах и подвалах многоквартирных домов, в помещениях и подвальных этажах общественных зданий, а также контролировать состояние атмосферы газопроводов и колодцев различного назначения.

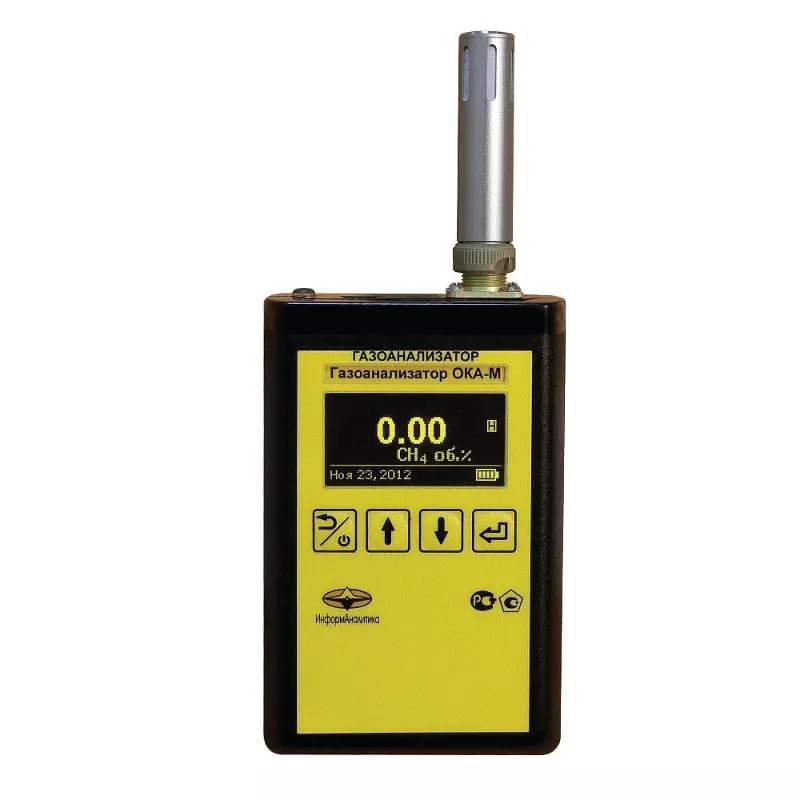

Устройство выполнено в прочном моноблочном корпусе, подходящем для промышленного использования. Оно оснащено цветным экраном и клавиатурой для управления. В комплекте предусмотрен съемный металлический зонд-удлинитель, позволяющий тщательно обследовать труднодоступные места. Длина зонда может быть выбрана заказчиком (0,5, 0,75 или 1 метр) при диаметре 14 мм. Зонд используется для измерения концентрации газа в подвалах через специальный штуцер в стене и в колодцах через отверстие в крышке люка.

Газоанализатор ОКА-М может применяться без зонда для контроля загазованности в жилых, коммунально-бытовых и административных зданиях.



Отличительные черты и достоинства газоанализатора ОКА-М:

  • Отличная чувствительность в сочетании с оперативным откликом;
  • Четкое отображение информации о текущих показателях концентрации на OLED-экране с высокой контрастностью;
  • Сохранение полученных результатов во внутренней памяти с энергонезависимостью;
  • Оснащенность системами визуального и звукового оповещения;
  • Длительная автономная работа – до 8 часов от встроенного аккумулятора;
  • Способность к быстрому восстановлению функциональности после воздействия высоких концентраций;
  • Функция автоматической калибровки нуля;
  • Возможность обмена данными с компьютером посредством USB-соединения.

Устройство внесено в Государственный реестр средств измерений РФ и поставляется с первичной метрологической поверкой.

Периодичность проведения поверки – раз в год.

Заявленный средний срок службы составляет 10 лет.

Гарантийный период обслуживания – 1 год.



Возможные варианты использования:

  • предприятия, предоставляющие услуги в сфере ЖКХ;
  • компании, занимающиеся распределением и поставкой газа, осуществляющие техническое обслуживание внутридомового и внутриквартирного газового оборудования;
  • организации, транспортирующие газ, для обнаружения утечек в газопроводах с низким давлением;
  • при выполнении работ специализированными фирмами во всевозможных типах колодцев: противопожарных, телефонных, водопроводных, канализационных, ливневых, газовых, а также в колодцах тепловых сетей.



Метрологические параметры газоаналитического прибора

Вещество для анализаПредельно допустимая концентрацияОбласть индикацииШаг дискретности дисплеяДиапазон измерений
Метан (CH4) (Указано в примечании) 0 - 1,0 % об. 0,01 % об. 0 - 0,50 % об.

Примечание: Датчик метана (CH4) сохраняет работоспособность при кратковременном воздействии концентрации анализируемого вещества до 100%.



Уровни сигнализации и концентрация анализируемого газа

Анализируемое веществоУровень 1Уровень 2, настраиваемый интервал
Метан (CH4) 0,44 % об. 0 - 0,5 % об.



Список эталонных газовых смесей, необходимых для калибровки газоанализатора

Анализируемое веществоГСО № 1ГСО № 2ГСО № 3
Метан CH4, % об. (0,32 ± 0,1) (1,21 ± 0,21) (2,1 ± 0,1)



Технические характеристики:

ПараметрЗначение
Количество датчиков 1
Диапазон отображаемых значений, % об.:
Метан CH4 (100% НКПР = 4,4 % об.) 0 - 1
Пропан C3H8 (100% НКПР = 1,7 % об.) 0 - 0,4
Диапазон измерений концентраций, % об.:
Метан CH4 (100% НКПР = 4,4 % об.) 0 - 0,5
Пропан C3H8 (100% НКПР = 1,7 % об.) 0 - 0,2
Цена деления шкалы, % об. 0,01
Предел допустимой относительной погрешности измерения CH4 или C3H8, % 25
Индикация результатов OLED-экран
Порог срабатывания сигнализации по каналам горючих газов, % НКПР 10
Длина кабеля, соединяющего зонд и блок индикации, м 1
Напряжение питания ОКА-М с зондом, В 3
Потребляемая мощность анализатора ОКА-М, Вт 0,8
Время достижения 90% показаний для горючих газов, с, не более 10
Диапазон рабочих температур, °С от -40 до +50
Масса, г:
Блок индикации 300
Зонд 300
Габаритные размеры, мм:
Блок индикации 150x80x30
Удлинительный металлический зонд с датчиком 500; 750 (под заказ); 1000 (под заказ)
Диаметр зонда, мм 14
Сигнализация Встроенная светозвуковая
Срок гарантии, мес. 12
Межповерочный интервал, лет 1



Применение газоанализатора ОКА-М с удлиняющим зондом:

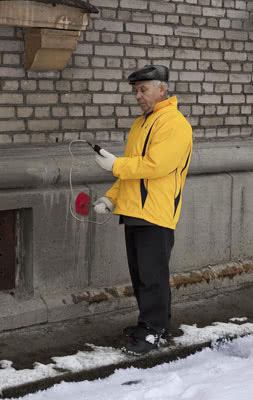

Обследование подвальных помещений



Обследование подвалов





          Для повышения безопасности газовых сетей в городской среде необходимо проводить регулярные обследования и ежедневный мониторинг содержания газов в подвалах жилых и общественных зданий. Также обязателен контроль колодцев различного назначения, расположенных в радиусе 50 метров от газопроводов среднего и низкого давления. Данный мониторинг, определяющий наличие метана (CH4), выполняется ежедневно с использованием портативных газоанализаторов. Ответственность за проведение проверок возлагается на обученных сотрудников районных жилищно-коммунальных служб и газовых предприятий. Для обеспечения возможности измерений загазованности, в наружных стенах зданий, подлежащих контролю, устанавливаются металлические штуцеры. Эти штуцеры вводятся в подвал на глубину 10 см ниже перекрытия первого этажа. Стандартный диаметр штуцера составляет 25 мм, а его выход на наружной стене здания обозначается красной краской.

          Перед началом измерений необходимо проверить надежность крепления датчика на конце зонда и убедиться в плотности резьбового соединения разъема. Соединительный кабель от зонда подключается к блоку индикации через разъем.

          Включите газоанализатор ОКА-М с удлиняющим зондом на открытом воздухе и дождитесь завершения процесса самотестирования. На индикаторе появятся результаты измерений, сигнализирующие о готовности прибора к работе.

          Очистите штуцер от загрязнений, используя специальный ершик. Введите зонд газоанализатора в штуцер так, чтобы датчик оказался в подвальном помещении примерно на 5 см. Зафиксируйте показания газоанализатора через 10-15 секунд.

          Не выключая прибор, переходите к обследованию следующего штуцера и продолжайте мониторинг по всему периметру здания.

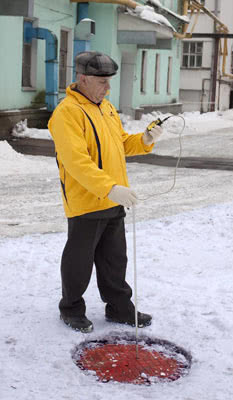

Исследование шахт и колодцев разного типа



Обследование колодцев





          Схожим способом можно выполнять анализ газовой среды в колодцах различных коммуникаций (водопроводных, канализационных, газораспределительных, телекоммуникационных и т.д.) через предусмотренное для этого отверстие в крышке люка.

          Перед началом измерений необходимо проверить надежность фиксации датчика на конце измерительного зонда и плотность соединения резьбового разъема. Кабель, идущий от зонда, подключается к блоку индикации посредством разъема.

          Находясь вне зоны загазованности, активируйте газоанализатор ОКА-М с удлинительным зондом и дождитесь завершения этапа самотестирования, после чего на дисплее прибора отобразятся текущие значения. Газоанализатор готов к измерениям.

          Очистите крышку люка от загрязнений, в холодное время года – от снежного покрова и наледи. Очистите смотровое отверстие в крышке и введите зонд прибора в штуцер таким образом, чтобы сенсор оказался в верхней части колодца на глубине примерно 15 см. Через 10-15 секунд зафиксируйте показания прибора.

          Не деактивируя газоанализатор ОКА-М с удлинительным зондом, можно переходить к исследованию следующего колодца и продолжать обследование территории.

          При обнаружении в анализируемом воздухе концентрации горючих газов, превышающей 10% НКПР, прибор автоматически активирует систему оповещения, используя световую и звуковую индикацию.

          Важно отметить, что тревожный сигнал будет активирован независимо от конкретного типа горючего газа (или комбинации газов или паров легковоспламеняющихся жидкостей), формирующего взрывоопасную концентрацию.



Осмотр внутренних пространств здания и лестничных пролетов.



          Перед началом инспекции помещений рекомендуется максимально уменьшить габариты прибора: отсоединить удлинительный зонд. Затем сенсор снимается с конца зонда и подсоединяется напрямую к блоку индикации через разъем. Важно выполнять все эти манипуляции с выключенным устройством.

          В заведомо незагрязненной зоне (либо на улице) включите газоанализатор ОКА-М с удлинительным зондом, дождитесь завершения самодиагностики. На дисплее отобразятся результаты измерений, что свидетельствует о готовности прибора к эксплуатации.

          Перейдите в осматриваемое помещение и проведите измерения загазованности в нескольких точках. Разместите газоанализатор в выбранной точке и, выждав 10-15 секунд, зафиксируйте показания на дисплее. Не выключая прибор, повторите процедуру в каждой проверяемой комнате.

          Газоанализатор ОКА-М с удлинительным зондом может применяться для выявления мест утечки бытового газа. Для этого датчик прибора следует поднести к вероятному источнику утечки (чаще всего это соединения фланцев, вентили, отсечные клапаны и другие элементы). Необходимо наблюдать за изменением показаний на цифровом индикаторе. Более высокие значения указывают на необходимость более детальной проверки и устранения дефекта. При попадании датчика в зону утечки показания прибора начнут расти практически мгновенно. Для точной фиксации показаний рекомендуется удерживать датчик в контролируемой области 10-15 секунд.

          В некоторых ситуациях, для исследования труднодоступных мест, удобнее использовать газоанализатор ОКА-М с подключенным удлинительным зондом. Подключение или отключение удлинительного зонда следует производить при выключенном приборе, чтобы избежать его повреждения.



В комплект входят:

  • прибор для анализа газов;
  • устройство для зарядки аккумулятора;
  • чехол для транспортировки.
