» Описание

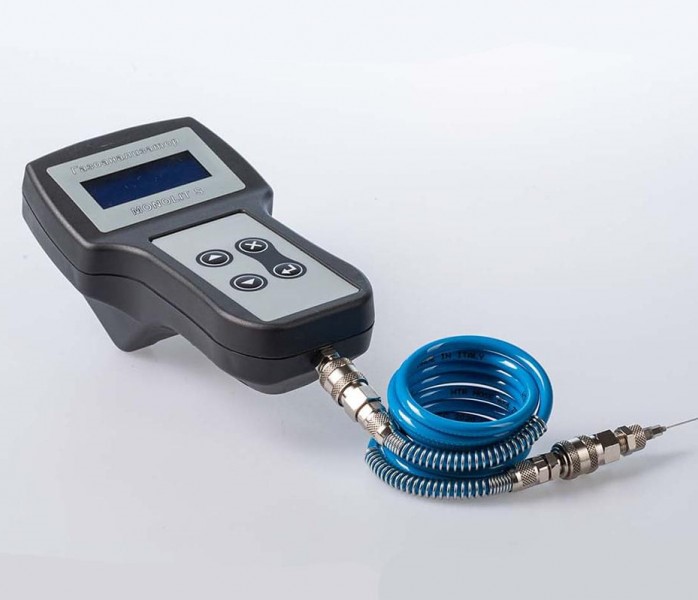

Монолит S – это газоанализатор, способный одновременно определять концентрацию двух газов. В зависимости от конфигурации, прибор оснащается датчиками, предназначенными для измерения:
√ O2 (кислорода)
√ CO2 (диоксида углерода)
√ CH (углеводородов)
Портативный газоанализатор Monolit S, выпускаемый серийно, находит применение в различных областях, в зависимости от модификации:
• Автоматическое измерение концентрации кислорода, паров углеводородов или углекислого газа.
• Анализ технологических газовых смесей.
• Контроль герметичности упаковки в пищевой промышленности.
• Индивидуальная защита при работе в условиях ограниченного пространства с плохой вентиляцией.
Устройство заключено в прочный пластиковый корпус, обеспечивающий защиту IP20 или IP54 (по запросу). Оснащено цифровым экраном для отображения данных, мембранной клавиатурой для управления и встроенной энергонезависимой памятью.
Доступны различные версии, отличающиеся количеством контролируемых параметров (от 1 до 2) и областью применения.
В зависимости от определяемого компонента, в конструкции используются электрохимические или оптические сенсоры.
Питание прибора осуществляется двумя способами: от сети переменного тока 220 В и от встроенного аккумулятора напряжением 3,6 В.
Газоанализатор является готовым к использованию устройством и не требует дополнительной комплектации.
» Ключевые особенности портативного газоанализатора Monolit S:
• Компактные размеры и малый вес.
• Удобный ЖК-дисплей с подсветкой.
• Наличие звуковой сигнализации.
• Настраиваемые пороги срабатывания.
• Запись данных во внутреннюю память.
• Длительное время автономной работы (не менее 8 часов).
• Функция самодиагностики.
» Области применения газоанализатора Monolit S:
• Пищевая индустрия.
• Предприятия энергетики.
• Химические лаборатории.
• Металлургическая отрасль.
• Работа в замкнутых пространствах (коллекторы, канализационные станции, колодцы и т.д.).
Прибор Monolit S сертифицирован и внесен в Государственный реестр средств измерений РФ, поставляется с первичной поверкой.
Интервал между поверками составляет 1 год.
Средний срок службы газоанализатора – 8 лет, датчиков – не менее 12 месяцев.
» Спецификации
| Параметр | Значение |
|---|---|
| Допустимая погрешность показаний измерительных каналов, выраженная в долях от основной погрешности | 0,5 |
| Дополнительная температурная погрешность газовых каналов (на каждые 10°C отклонения от температуры калибровки), в долях от основной погрешности | ±0,5 |
| Дополнительная погрешность газовых каналов из-за изменения атмосферного давления (в пределах рабочих условий), в долях от основной погрешности | ±0,2 |
| Дополнительная погрешность газовых каналов из-за изменения влажности анализируемой среды (в пределах рабочих условий), в долях от основной погрешности | ±0,2 |
| Время установления показаний газовых каналов (до уровня 0,9 от конечного значения), с | 30 |
| Диапазон настройки порогов сигнализации, % объемной доли определяемого компонента: | |
| - для канала "горючие газы" | от 5 до 45 % НКПР |
| - для других каналов | от 5 до 95 % диапазона измерений |
| Погрешность порогового устройства, в долях от основной погрешности | ±0,2 |
| Время срабатывания порогового устройства, с, не более | 35 |
| Время прогрева, с, не более | 180 |
| Потребляемая мощность от сети, В·А, не более | 500 |
| Номинальный расход анализируемой смеси, дм3/мин | 1,0±0,2 |
| Время непрерывной работы от аккумулятора, ч, не менее: | |
| - при температуре не ниже 0 °C | 20 |
| - при температуре не ниже -15 °C | 6 |
| - при температуре не ниже -40 °C | 3 |
| Среднее время наработки до отказа, ч | 10 000 |
| Средний срок службы (без учета срока службы сенсоров), лет | 8 |
» Метрологические параметры
| Компонент анализа | Диапазон концентраций | Предел допустимой погрешности |
|---|---|---|
| Абсолютная | Относительная | |
| Кислород (O2) | 0 - 25 % (об.) | ± 0,2 % (об.) |
| 0 - 10 % (об.) | ± 0,1 % (об.) | - |
| 10 - 100 % (об.) | - | ± 1% |
| Диоксид углерода (CO2) | 0 - 0,5 % (об.) | ± 0,05 % (об.) |
| 0,5 - 5 % (об.) | ± (0,05 + 0,02Сизм)% | - |
| 0 - 10 % (об.) | ± (0,2 + 0,03Сизм)% | - |
| 10 - 100 % (об.) | - | ± 5 % |
| Углеводороды (CH)* | 0 - 0,5 % (об.) | ± 0,05 % (об.) |
| 0,5 - 5 % (об.) | ± (0,05 + 0,02Сизм)% | - |
| 0 - 5 % (об.) | ± (0,2 + 0,05Сизм)% | - |
| 5 - 100 % (об.) | - | ± 5 % |
Примечание: * – Калибровка канала CH на один из следующих определяемых компонентов (CH4, C3H8, C6H14, C2H6, C4H10, C5H1, C2H4, CH3OH, C7H16, C3H6, C2H5OH, C6H6, (CH3)2CO, C8H18, C9H22, пары нефтепродуктов (бензин по ГОСТ Р 51313-99, дизельное топливо по ГОСТ 305-82, керосин по ГОСТ Р 52050-2006, уайт-спирит по ГОСТ 3134-78)) выполняется производителем при оформлении заказа.
» Функционирование
Функционирование газоанализаторов "MONOLIT S" построено на использовании набора разнообразных газочувствительных элементов, именуемых датчиками. В их число входят электрохимические датчики для определения O2, а также оптический датчик для измерения CO2, горючих газов и паров CH.
Под влиянием исследуемых компонентов газовые электрохимические датчики претерпевают изменения своих характеристик, генерируя электрические сигналы, величина которых соответствует концентрации измеряемых веществ. Оптические датчики реализуют принцип поглощения газом излучения определенной частоты. Сигналы, поступающие со всех датчиков, в режиме реального времени направляются в управляющий микроконтроллер, где проходят преобразование и обработку. Итоговые значения измерений отображаются на экране устройства.
Питание газоанализаторов обеспечивается либо от встроенной аккумуляторной батареи с возможностью перезарядки, либо от сети переменного тока. Зарядка аккумуляторной батареи осуществляется посредством блока питания, который входит в комплект поставки прибора.
» Регламент обслуживания
Чтобы газоанализатор функционировал долго и без сбоев, требуется соблюдать определенные правила:
• Следует периодически подзаряжать аккумулятор;
• Не допускать хранения устройства с полностью разряженным аккумулятором;
• Обеспечивать защиту прибора от механических повреждений, таких как удары.
» В комплект входят:
• Газоаналитическое устройство;
• Транспортировочный кейс;
• Измеритель расхода;
• Необходимые расходники (игла, соединительный элемент, удлинитель, шланги);
• Инструкция по использованию, объединенная с техническим паспортом;
• Заверенная копия методики калибровки;
• Сертификат о прохождении поверки.
