Система MONOLIT M обладает возможностью мониторинга и изменения концентрации от одного до восьми различных газов, выбираемых из следующего перечня:

Кислород (O2) - определение электрохимическим методом.

Угарный газ (CO) - определение электрохимическим методом.

Оксид азота (NO) - определение электрохимическим методом.

Диоксид азота (NO2) - определение электрохимическим методом.

Диоксид серы (SO2) - определение электрохимическим методом.

Сероводород (H2S) - определение электрохимическим методом.

Аммиак (NH3) - определение электрохимическим методом.

Водород (H2) - определение электрохимическим методом.

Углекислый газ (CO2) - определение оптическим методом.

Углеводороды (CH) - определение оптическим методом.

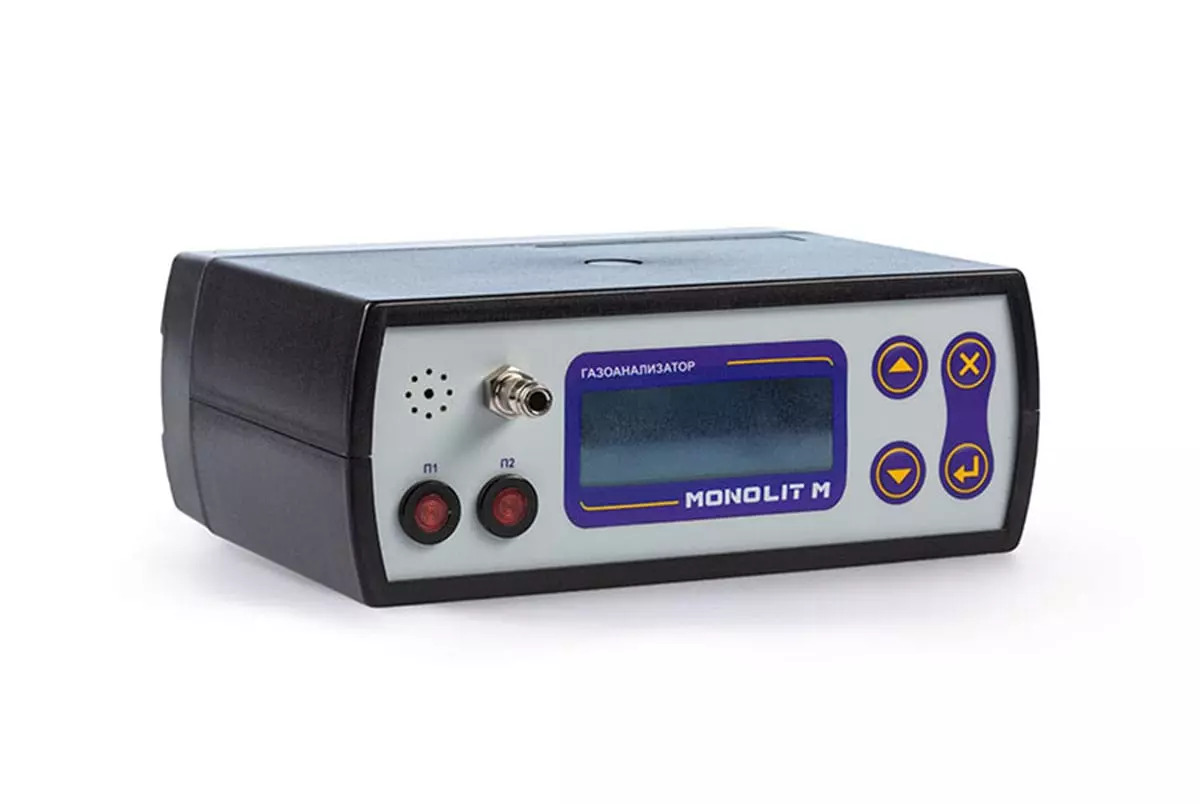

Мобильный многоканальный газоанализатор Monolit M, варьируясь в зависимости от версии, используется для:

          •  Определения концентраций взрывоопасных газов и паров горючих жидкостей.

          •  Контроля уровня кислорода и наличия опасных газов.

          •  Оповещения световыми и звуковыми сигналами при превышении заданных пороговых значений.



          Прибор выполнен в прочном пластиковом корпусе, обеспечивающем защиту от внешних факторов на уровне IP20 или IP54 (по запросу). В зависимости от целевого компонента, устройство оснащается электрохимическими или оптическими сенсорами.

          Газоанализатор оборудован цифровым экраном для отображения результатов и пленочной клавиатурой с обратной связью для удобного управления. Измеренные данные могут сохраняться во внутренней памяти прибора и распечатываться посредством внешнего ИК-термопринтера.

          Газоанализатор выпускается в различных модификациях, которые отличаются количеством каналов измерения (до восьми) и некоторыми особенностями конструкции:

          •  Версия «Т» с подогревом измерительного и питающего блоков (рабочий диапазон от -50 до +45 °C).

          •  Взрывозащищенные варианты для эксплуатации во взрывоопасных зонах (рабочий диапазон от 0 до +45 °C).

Питание устройства возможно двумя способами: от электросети 220 В или от аккумулятора 8,4 В.



»  Описание лицевой части газоанализаторов модели "MONOLIT M"

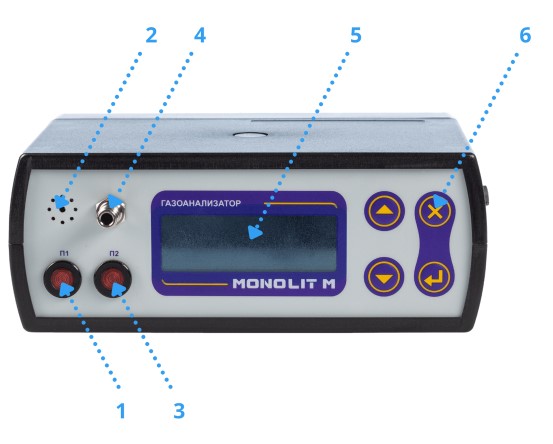

На передней панели анализаторов газа (см. иллюстрацию 3) расположены следующие компоненты:

• Индикаторы П1 и П2, указывающие на достижение первого и второго порогов срабатывания аварийной сигнализации (обозначены номерами 1 и 3);
• Отверстия для выхода звукового сигнала (2);
• Газовый штуцер для подачи анализируемой пробы (4);
• OLED-экран (5);
• Клавиатурный блок (6).

На правой стороне корпуса анализатора газа находится выходное отверстие для линии сброса газовой магистрали прибора.

На задней панели корпуса анализатора газа расположен штекерный электрический разъем, служащий для подключения устройства к электросети посредством внешнего блока питания. Это необходимо для зарядки аккумуляторной батареи или обеспечения питания прибора от сети.



»  Газоанализаторы Monolit M обладают рядом уникальных характеристик:

            —  Восемь измерительных каналов для широкого спектра газов;

          —  OLED-экран с высокой четкостью отображения информации;

          —  Встроенная звуковая сигнализация для оперативного оповещения;

          —  Настраиваемые уровни тревоги, позволяющие адаптировать прибор под конкретные задачи;

          —  Энергонезависимая память для сохранения данных измерений;

          —  Опциональный телескопический зонд для удобства отбора проб;

          —  Дополнительный ИК-принтер для печати результатов (приобретается отдельно);

          —  Длительное время автономной работы – до 8 часов без подзарядки;

          —  В комплекте два чехла для переноски: утепленный кожаный для низких температур и легкий тканевый для теплого времени года.



»  Области применения газоанализаторов Monolit M включают:

           —  Нефтегазовую промышленность (переработка, транспортировка и хранение);

          —  Теплоэнергетические компании; Химические заводы;

          —  Открытые территории и замкнутые пространства, такие как тоннели, насосные станции, колодцы, коллекторы и т.д.



Анализатор Monolit M прошел сертификацию и зарегистрирован в Государственном реестре средств измерений РФ под номером 82427-21, поставляется с первичной поверкой. Соответствует требованиям Технического регламента Евразийского экономического союза.

Периодичность поверки – 1 год.

Средний срок службы анализатора – 8 лет, срок службы сенсоров – не менее 12 месяцев.



»  Спецификации

Параметр	Значение
Допустимое отклонение показаний измерительных контуров, выраженное в долях от предельной допустимой основной погрешности	0,5
Допустимые границы добавочной погрешности газовых измерительных трактов, вызванной изменением температуры окружающей среды на каждые 10°C от референсной температуры (в долях от предела допустимой основной погрешности)	±0,5
Допустимые границы добавочной погрешности газовых измерительных трактов, вызванной колебаниями атмосферного давления в пределах эксплуатационных условий (в долях от предела допустимой основной погрешности)	±0,2
Допустимые границы добавочной погрешности газовых измерительных трактов, вызванной изменениями влажности анализируемой газовой среды в пределах рабочих условий (в долях от предела допустимой основной погрешности)	±0,2
Максимально допустимое время установления показаний измерительных газовых контуров по уровню 0,9 (T0.9д), в секундах	30 сек
Диапазон регулировки порогов срабатывания сигнализации (объемная доля определяемого компонента, %): - по измерительному каналу «горючие газы» - по прочим измерительным каналам	от 5 до 45 % НКПР от 5 до 95 % диапазона измерений
Пределы допустимой погрешности порогового устройства (в долях от предела допустимой основной погрешности)	±0,2
Максимальное время срабатывания порогового устройства по измерительным каналам, в секундах	35 сек
Максимальное время прогрева газоанализатора, в секундах	180 сек
Максимальная потребляемая мощность газоанализаторов при питании от сети, В·А	500 В·А
Номинальный расход анализируемой газовой смеси, дм³/мин	1,0±0,2
Минимальное время непрерывной работы газоанализатора от полного заряда аккумулятора при температуре окружающей среды: - не ниже 0 °C - не ниже минус 15 °C - не ниже минус 40 °C	20 ч 6 ч 3 ч
Среднее время наработки до отказа, в часах	10 000
Средний срок службы (без учета срока службы сенсоров)	8 лет



»  Принцип работы

          Газоанализаторы "MONOLIT M" функционируют на основе использования набора различных преобразователей газа, именуемых далее датчиками.

          В их число входят: электрохимические датчики для определения концентрации кислорода (O2) и токсичных газов, термокаталитические датчики для измерения горючих газов и паров, а также оптические датчики для анализа содержания диоксида углерода (CO2).

          Газовая проба, подлежащая анализу, поступает в устройство через входной штуцер и внешний фильтр (не отображены на схеме). Встроенный мембранный микронасос обеспечивает подачу пробы со скоростью около 0,8 л/мин, контролируемой датчиком потока.

          Внутри прибора проба направляется в блок газовых датчиков, где последовательно проходит через камеру датчика O2, а затем в общую камеру, где размещены датчики горючих и токсичных газов (их количество и типы зависят от конкретной модели). После анализа газовая проба удаляется через отверстие, расположенное на боковой панели прибора.

          Под воздействием анализируемых компонентов газовые датчики меняют свои параметры и генерируют электрические сигналы, пропорциональные концентрациям этих компонентов. Микроконтроллер в режиме реального времени получает и обрабатывает эти сигналы.

          При превышении установленных пороговых значений концентрации какого-либо компонента включается соответствующая сигнализация (звуковая и световая): предупредительная при превышении Порога 1 и аварийная при превышении Порога 2.

          В случае перегрузки датчика микроконтроллер отключает насос и отображает на дисплее предупреждение ("Датчик перегружен"). В этом случае необходимо прекратить измерения и продуть прибор чистым воздухом.

          Результаты измерений выводятся на дисплей, сохраняются во внутренней памяти устройства и могут быть распечатаны с помощью внешнего термопринтера.

          Питание газоанализатора осуществляется от встроенной аккумуляторной батареи или от сети переменного тока. Зарядка аккумулятора производится с помощью блока питания, входящего в комплект поставки.



»  Регламент обслуживания

Чтобы газоанализатор функционировал долго и безотказно, следует придерживаться таких правил:

• периодически осматривайте и, если диск фильтра пробоотбора сильно загрязнен, оперативно производите его замену;
• аккумуляторную батарею необходимо подзаряжать систематически, минимум раз в три недели;
• не допускайте хранения устройства с полностью разряженной батареей;
• избегайте механических повреждений прибора, оберегайте его от падений и ударов;
• в случае загрязнения корпуса, протирайте его влажной тканью. Использование агрессивных растворителей и моющих составов не рекомендуется.



»  Условия эксплуатации:

          —  диапазон температуры окружающей среды для модификации с индексом «Т» : от -50 до +45°С
          —  диапазон температуры окружающей среды для остальных модификаций : от 0 до +45°С

          —  диапазон атмосферного давления от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.)
          —  диапазон относительной влажности от 0 до 95 % при температуре 35°С



»  В состав входят:

          —  Газоанализирующее устройство MONOLIT M

          —  Транспортировочная сумка

          —  Адаптер питания

          —  Защитный чехол для прибора

          —  Полный набор сопроводительной документации

          —  Сертификат о выполненной первичной калибровке.
