MONOLIT L – это автоматизированное, портативное устройство, предназначенное для постоянного измерения концентрации определенных газов. Прибор заключен в ударопрочный пластиковый корпус, что делает его удобным для переноски.
Газоанализатор MONOLIT L может одновременно контролировать от одного до восьми газов из следующего перечня:
— Кислород (O2) – электрохимический метод
— Угарный газ (CO) – электрохимический метод
— Оксид азота (NO) – электрохимический метод
— Диоксид азота (NO2) – электрохимический метод
— Диоксид серы (SO2) – электрохимический метод
— Сероводород (H2S) – электрохимический метод
— Аммиак (NH3) – электрохимический метод
— Водород (H2) – электрохимический метод
— Углекислый газ (CO2) – оптический метод
— Углеводороды (CH) – оптический метод
Газоанализаторы MONOLIT L оборудованы звуковой системой оповещения и поддерживают два настраиваемых порога сигнализации для каждого измеряемого канала. Пользователь имеет возможность самостоятельно изменять настройки пороговых значений. Отбор проб осуществляется принудительно с использованием встроенного микрокомпрессора.
» MONOLIT L - газоанализатор с различными вариантами исполнения.
| Стандартная версия рассчитана на работу в диапазоне температур от -10 до +45 градусов Цельсия.
| Модификация "Т" позволяет эксплуатировать прибор при температурах от -50 до +45 градусов Цельсия.
» Газоанализатор MONOLIT L оснащен цифровым экраном с подсветкой, на который выводятся:
• Данные об измеренных концентрациях газов;
• Текущее время;
• Состояние заряда батарей;
• Возможность перехода в пользовательское меню.
» Для сохранения результатов измерений предусмотрены следующие опции:
• Внутренняя энергонезависимая память;
• Беспроводное соединение WI-FI;
• Порт микро USB;
• Порт USB 2.0;
• Сетевой интерфейс ETHERNET;
• Последовательные порты RS232 или RS485.
Конструкция корпуса обеспечивает защиту от проникновения пыли и влаги на уровне IP20 или IP54.
Возможно изготовление взрывозащищенной версии газоанализатора.
Тип взрывозащиты – "искробезопасная электрическая цепь".
Маркировка взрывозащиты: 0Ex ia IIC T4 Ga Х.

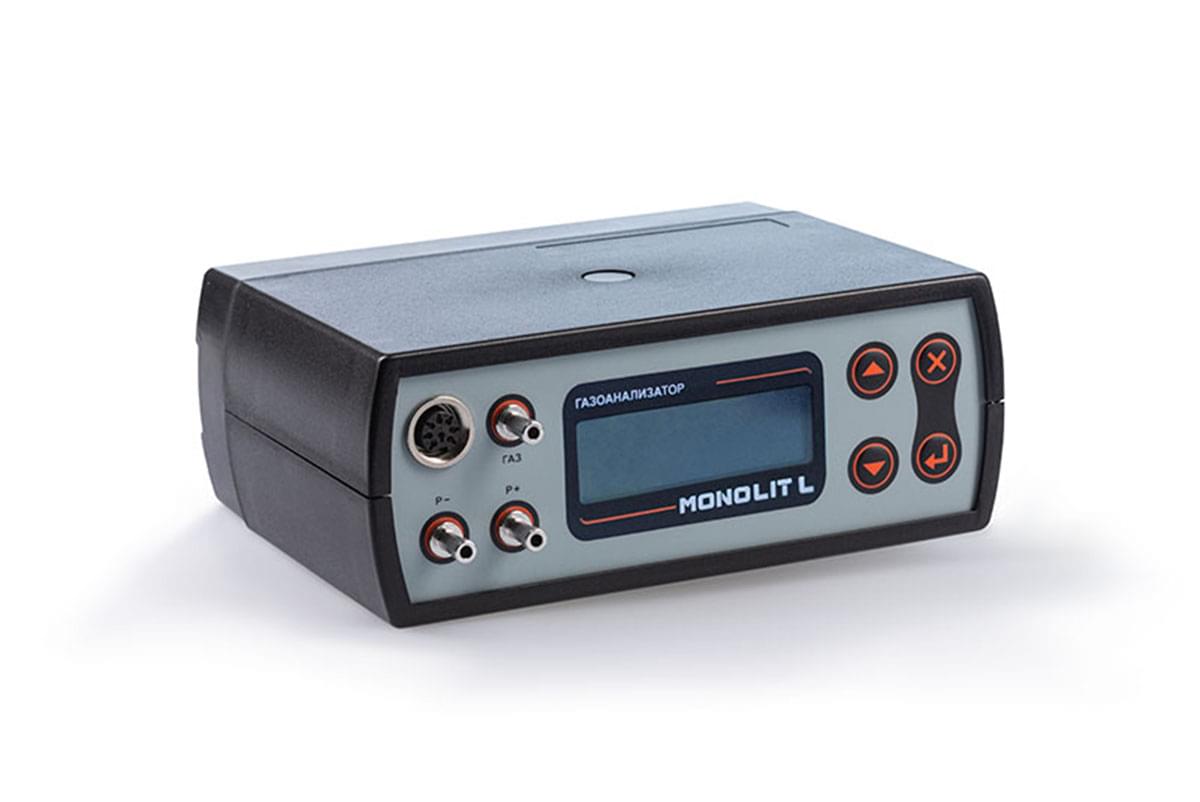

» Газоанализаторы "MONOLIT L" отличаются своим внешним оформлением.

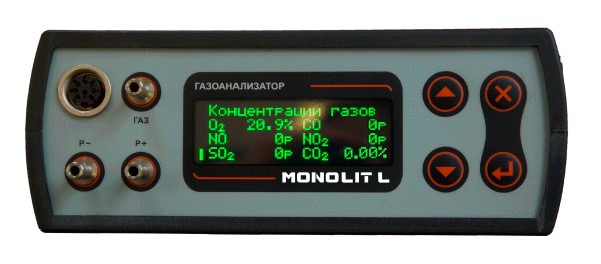

На передней панели газоанализаторов «MONOLIT L» расположены следующие компоненты:
• Газовый порт, используемый для соединения с пневмометрической трубкой при определении скорости газового потока.
• Соединитель для подключения термопреобразователя, необходимого для измерения температуры газового потока и окружающей среды. Этот разъем также служит для связи с персональным компьютером посредством кабеля при передаче информации.
• Порты Р- или P+, предназначенные для подсоединения пробоотборного зонда при измерении давления (разрежения) газового потока, а также для подключения пневмометрической трубки при измерении скорости газового потока.
• OLED-экран.
• Инфракрасный порт для передачи данных на ИК-принтер (скрыт под защитной пленкой лицевой панели).
• Клавиатура.
На правой боковой стороне корпуса газоанализатора находится выходное отверстие для линии отвода газовой магистрали прибора.
На задней боковой поверхности корпуса расположен штекерный разъем питания с маркировкой "UВХ = 9 В, IВХ = 3,88 A". Он предназначен для подключения газоанализатора к электросети через внешний источник питания, обеспечивая зарядку аккумулятора или питание устройства от сети.
» Определение характеристик газового потока, таких как температура, скорость и давление.
| Измеряемая величина | Диапазон значений | Допустимая основная погрешность |
|---|---|---|
| Температура газа | -20 … 1000 °C | ±2 °C (в диапазоне -20 — +100 °C) |
| ±2 % (в диапазоне 100 — 1000 °C) | ||
| Избыточное давление/разряжение | от -50 до +50 гПа | ±0,2 гПа (в диапазоне от -10 до +10 гПа) |
| ±2 % (в диапазоне от -50 до -10 гПа включительно и свыше +10 до +50 гПа) | ||
| Скорость потока | Вычисляется на основе динамического давления (трубка Пито, НИОГАЗ), 4-50 м/с | ±2 м/с |
» Технические параметры
| Характеристика | Значение |
|---|---|
| Допустимое отклонение показаний измерительных каналов (в долях от основной погрешности) | 0,5 |
| Дополнительная погрешность газовых каналов при изменении температуры на 10°С (в долях от основной погрешности) | ±0,5 |
| Дополнительная погрешность газовых каналов от изменения атмосферного давления (в долях от основной погрешности) | ±0,2 |
| Дополнительная погрешность газовых каналов от изменения влажности (в долях от основной погрешности) | ±0,2 |
| Время установления показаний (T0.9д), с | 30 |
| Диапазон настройки порогов сигнализации (объемная доля): | |
| - горючие газы (% НКПР) | от 5 до 45 |
| - прочие газы (% диапазона измерений) | от 5 до 95 |
| Погрешность порогового устройства (в долях от основной погрешности) | ±0,2 |
| Время срабатывания порогового устройства, с (макс.) | 35 |
| Время прогрева, с (макс.) | 180 |
| Потребляемая мощность, В.А (макс.) | 500 |
| Номинальный расход газовой смеси, дм3/мин | 1,0±0,2 |
| Время работы от аккумулятора, ч (мин.): | |
| - при ≥ 0 °C | 20 |
| - при ≥ -15 °C | 6 |
| - при ≥ -40 °C | 3 |
| Наработка на отказ, ч | 10 000 |
| Срок службы (без сенсоров), лет | 8 |
» Ключевые особенности газоанализатора MONOLIT L:
• Одновременный контроль до восьми газовых компонентов.
• Измерение скорости потока и давления (при использовании трубок Пито или НИИОГАЗ).
• Расчет в реальном времени КПД установки и степени полноты сгорания топлива.
• Компактные размеры: 200x76x140 мм.
• Высокая точность измерений.
• Небольшой вес: 3,5 кг.
• Длительное время автономной работы: до 16 часов.
• OLED-дисплей.
• Встроенный модуль Wi-Fi.
• Широкий диапазон рабочих температур: от -50 до +45 градусов Цельсия.
• Встроенная память на 250 измерений.
• Возможность документирования результатов с помощью внешнего инфракрасного термопринтера.
» Газоанализаторы MONOLIT L используются в различных областях, в частности:
• Для мониторинга промышленных выбросов от установок сжигания топлива, что позволяет измерять массовый выброс (в г/с) или массовую концентрацию (в мг/м3) вредных веществ для осуществления экологического надзора.
• При проведении испытаний котельных агрегатов для изучения влияния различных режимов работы на концентрацию вредных веществ, а также для определения оптимального уровня избыточного кислорода при использовании различных видов топлива и при разных уровнях нагрузки (создание режимных карт).
• При испытаниях горелочных устройств с целью улучшения процессов сжигания топлива.
• Для оценки эффективности газоочистного оборудования путем измерения уменьшения выбросов вредных веществ.
» Метрологические параметры для измеряемых газов:
| Компонент | Диапазон измерений | Абсолютная погрешность | Относительная погрешность |
|---|---|---|---|
| Кислород (O2) | 0 - 25 % об. | ± 0,2 % об. | |
| Оксид углерода (CO) | 0 - 50 ppm | ± 2,5 ppm | |
| 50 - 500 ppm | ± 5 % | ||
| 0 - 100 ppm | ± 5 ppm | ||
| 100 - 1000 ppm | ± 5 % | ||
| 100 - 2000 ppm | ± 5 % | ||
| 0 - 200 ppm | ± 10 ppm | ||
| 200 - 5000 ppm | ± 5 % | ||
| 0 - 400 ppm | ± 20 ppm | ||
| 400 - 10000 ppm | ± 5 % | ||
| 0 - 2000 ppm | ± 100 ppm | ||
| 2000 - 20000 ppm | ± 5 % | ||
| 0 - 5000 ppm | ± 150 ppm | ||
| 5000 - 50000 ppm | ± 3 % | ||
| 0 - 0,5 % об. | ± 0,015 % об. | ||
| 0,5 - 10 % об. | ± 3 % | ||
| Оксид азота (NO) | 0 - 100 ppm | ± 5 ppm | |
| 100 - 300 ppm | ± 5 % | ||
| 0 - 150 ppm | ± 7,5 ppm | ||
| 150 - 1000 ppm | ± 5 % | ||
| 150 - 2000 ppm | ± 5 % | ||
| 150 - 3500 ppm | ± 5 % | ||
| 0 - 500 ppm | ± 25 ppm | ||
| 500 - 5000 ppm | ± 5 % | ||
| Диоксид азота (NO2) | 0 - 100 ppm | ± 5 ppm | |
| 100 - 200 ppm | |||
| 100 - 500 ppm | |||
| 100 - 1000 ppm | ± 5 % | ||
| Сумма оксидов азота (NOx) | Не нормируется (расчет) | ||
| Диоксид серы (SO2) | 0 - 100 ppm | ± 5 ppm | |
| 100 - 300 ppm | ± 5 % | ||
| 0 - 200 ppm | ± 10 ppm | ||
| 200 - 2000 ppm | ± 5 % | ||
| 200 - 5000 ppm | ± 5 % | ||
| 5000 - 10000 ppm | ± 5 % | ||
| Диоксид углерода (CO2) | 0 - 0,5 % об. | ± 0,05 % об. | |
| 0,5 - 20 % об. | ± (0,5 + 0,02 * измеренное значение) | ||
| 0,5 - 50 % об. | ± (0,5 + 0,02 * измеренное значение) | ||
| 0,5 - 100 % об. | ± (0,5 + 0,02 * измеренное значение) | ||
| Углеводороды (CH)* | 0 - 0,5 % об. | ± 0,05 % об. | |
| 0,5 - 5 % об. | ± (0,5 + 0,02 * измеренное значение) | ||
| 0,5 - 20 % об. | ± (0,5 + 0,02 * измеренное значение) | ||
| 0,5 - 100 % об. | ± (0,5 + 0,02 * измеренное значение) | ||
| Сероводород (H2S) | 0 - 100 ppm | ± 5 ppm | |
| 100 - 500 ppm | ± 5 % | ||
| 500 - 5000 ppm | ± 15 % | ||
| Аммиак (NH3) | 0 - 200 ppm | ± 20 ppm | |
| 200 - 1000 ppm | ± 10 % | ||
| 200 - 2000 ppm | ± 20 % |
Примечания:
*Градуировка канала CH для одного из компонентов (CH4, C3H8 и др.) выполняется производителем при заказе.
Метрологические характеристики для CO2 действительны при наличии датчика CO2 и зависят от его типа. При отсутствии датчика CO2, характеристики не нормируются, так как CO2 определяется расчетным методом.
Метрологические характеристики для CH зависят от типа датчика.
» Состав комплекта поставки:
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Газоанализатор "MONOLIT L" | 1 шт. |
| 2 | Рукоятка зонда для отбора проб, длина 2,5 м | 1 шт. |
| 3 | Трубка пробоотборного зонда с интегрированным термодатчиком | 1 шт. |
| 4 | Сепаратор влаги | 1 шт. |
| 5 | Наружный фильтр для очистки пробы | 1 шт. |
| 6 | Устройство для зарядки | 1 шт. |
| 7 | Сумка для переноски прибора | 1 шт. |
| 8 | Футляр с ремнем для транспортировки | 1 шт. |
| 9 | Инструкция по использованию | 1 шт. |
| 10 | Документ с методикой поверки | 1 шт. |
