Номер в госреестре средств измерений: 86393-22.
Срок гарантийного обслуживания составляет 1 год.
Производитель – компания "ЭКСИС".
Артикул для заказа – 5769.

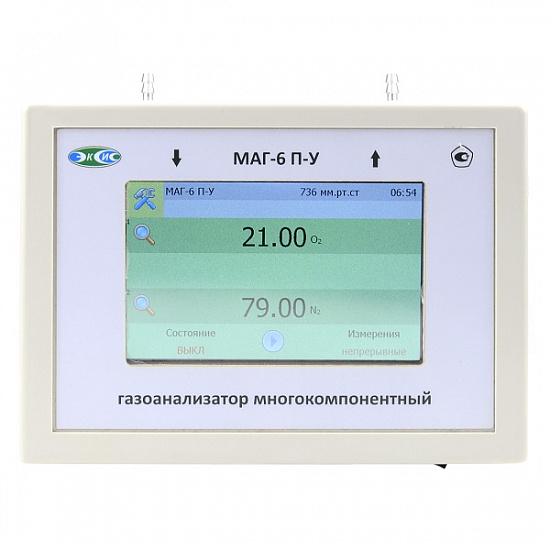

Анализатор газов МАГ-6 П-У (O2, CO2) – это прибор для определения состава газовой среды внутри пищевой тары, предназначенный для оценки ее качества.
Газоанализатор МАГ-6 П-У (O2, CO2) используется для измерения концентрации кислорода и углекислого газа внутри упаковки пищевых продуктов. Расчет концентрации азота производится автоматически. Прибор разработан специально для работы с упакованной продукцией и может применяться в различных отраслях, включая промышленность, энергетику и сельское хозяйство.
Периодичность поверки – 1 год.
Регистрация в Государственном реестре СИ РФ действительна до 10.08.2027.
» Преимущества:
• Одновременное измерение и запись концентрации до трех газов.
• Пятидюймовый цветной графический TFT-дисплей с сенсорным управлением.
• Встроенный насос для принудительной подачи пробы газа.
• Звуковая и световая сигнализация при превышении заданных порогов концентрации.
» Особенности:
• Тип прибора: стационарный.
• Питание: 220 В.
• Программное обеспечение для Windows.
• Измерение и регистрация концентраций O2 и CO2.
• Индикация результатов на дисплее.
• Интерфейс USB для передачи данных.
• Внутренняя память на 1000 измерений.
• Предназначен для контроля газовой среды в упаковке.
• Область применения: пищевая промышленность.
» Характеристики многокомпонентного анализатора газов МАГ-6 П-У (O2, CO2), применяемого для контроля качества упаковки пищевых продуктов:
| Параметр | Значение |
|---|---|
| Диапазон определения концентрации углекислого газа, вариант 1, % | от 0 до 1 |
| Диапазон определения концентрации углекислого газа, вариант 2, % | от 0 до 10 |
| Диапазон определения концентрации углекислого газа, вариант 3, % | от 0 до 100 |
| Диапазон определения концентрации кислорода, вариант 1, % | от 0 до 21 |
| Диапазон определения концентрации кислорода, вариант 2, % | от 0 до 30 |
| Диапазон определения концентрации кислорода, вариант 3, % | от 0 до 100 |
| Основная погрешность измерения концентрации CO2 (Свх - входная концентрация CO2) – от 0,0 до 1,0 %, % | ±(0,02+0,05·Cвх) |
| Основная погрешность измерения концентрации CO2 (Свх - входная концентрация CO2) – от 0,0 до 10,0 %, % | ±(0,1+0,05·Cвх) |
| Основная погрешность измерения концентрации CO2 (Свх - входная концентрация CO2) – от 0,0 до 100,0 %, % | ±(2,5+0,1·Cвх) |
| Основная погрешность измерения концентрации кислорода – от 0,0 до 21,0 %, % | ±0,2 |
| Основная погрешность измерения концентрации кислорода – от 0,0 до 30,0 %, % | ±0,4 |
| Основная погрешность измерения концентрации кислорода – от 0,0 до 100 %, % | ±1,0 |
| Дополнительная погрешность от изменения температуры (каждые 10°С), CO2, в долях от основной погрешности | ±0,7 |
| Дополнительная погрешность от изменения температуры (каждые 10°С), кислород, в долях от основной погрешности | ±1,6 |
| Вариация выходного сигнала, в долях от основной погрешности | 0,5 |
| Изменение выходного сигнала за 8 часов работы, в долях от основной погрешности | ±0,5 |
| Рекомендуемый поток анализируемого газа, дм3/мин | 0,1-0,5 |
| Производительность встроенного насоса, дм3/мин | 0,3 ± 0,2 |
| Время выхода на рабочий режим, мин, макс. | 5 |
| Напряжение питания, В | от 9 В до 12 В |
| Потребляемая мощность, Вт, макс. | 5 |
| Тип сенсорного экрана | резистивный |
| Количество сохраняемых точек статистики, мин. | 1000 |
| Интерфейс для связи с ПК | USB |
| Масса устройства, кг, макс. | 0,5 |
| Размеры (ШхДхВ), мм, макс. | 70х200х170 |
| Среднее время безотказной работы, ч | 5000 |
| Расчетный срок эксплуатации, лет | 5 |
» Требования к окружающей среде при эксплуатации газоанализатора
| Параметр, единица измерения | Значение |
|---|---|
| Рабочая среда для анализатора газа | |
| Температура окружающего воздуха, °C | От +5 до +35 |
| Относительная влажность (без образования конденсата), % | От 10 до 95 |
| Атмосферное давление, кПа | От 84 до 106,7 |
Концентрация механических частиц и агрессивных веществ (хлор, сера, фосфор, мышьяк, сурьма и их соединения), оказывающих негативное воздействие на элементы сенсора, в окружающем пространстве и анализируемой среде, не должна быть выше санитарных нормативов, определенных ГОСТ 12.1.005-88, и предельно допустимой концентрации (ПДК).
» Конструкция анализатора газов
Анализатор газа выполнен в пластиковом корпусе, в котором размещены: электронная плата, датчики газов и устройство для создания потока газа. На передней стороне анализатора находится TFT-дисплей с сенсорным экраном для управления. Кнопка питания также расположена спереди. На задней стороне находятся входной и выходной порты для отбора проб газа. На боковой стороне корпуса расположены разъемы для подключения адаптера питания и USB-порт для соединения с компьютером.

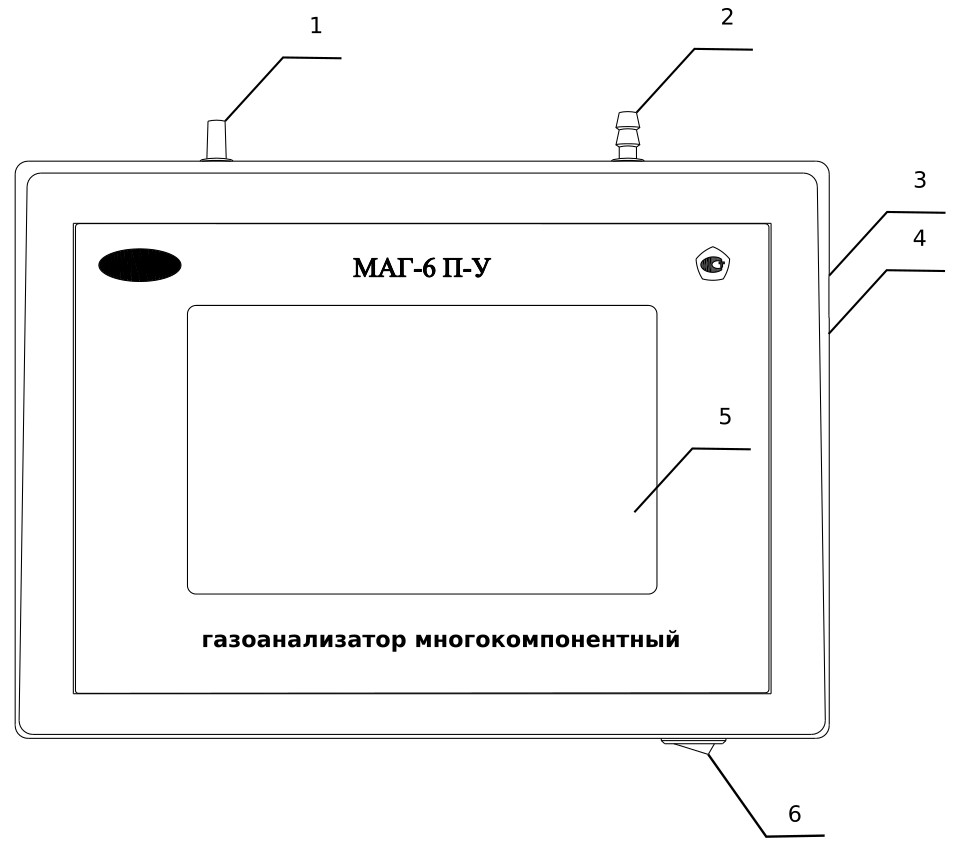

Описание конструкции газоанализатора МАГ-6 П-У:
1,2 – патрубки для подсоединения газовой магистрали (вход и выход) 3 – порт электропитания 4 – USB-разъем 5 – сенсорный экран для управления 6 – клавиша запуска/остановки работы газоанализатора
» Принцип действия газоанализатора
Отображение результатов измерений
В рабочем режиме газоанализатор постоянно осуществляет забор газовой пробы через входной порт на задней панели. Затем он анализирует полученные данные с внутренних датчиков и отображает на дисплее концентрацию диоксида углерода, кислорода (в процентах), а также оксида углерода, аммиака, сероводорода, диоксида серы и диоксида азота (в мг/м3), в зависимости от установленных типов датчиков. Встроенные датчики опрашиваются примерно раз в секунду.
Для определения концентрации аммиака, сероводорода, кислорода, угарного газа, диоксида серы и диоксида азота применяются электрохимические датчики, которые преобразуют парциальное давление газов в электрический ток. Для измерения объемной доли диоксида углерода используются оптические инфракрасные датчики, принцип работы которых основан на измерении степени поглощения электромагнитного излучения определенной длины волны, характерной для анализируемого вещества.
Запись результатов измерений
Если необходимо использовать функцию регистрации данных, газоанализатор следует приобретать с программным обеспечением для компьютера. Данные измерений сохраняются в энергонезависимой памяти устройства с заданным интервалом. Настройка интервала записи, а также считывание и просмотр данных осуществляется с помощью специального программного обеспечения.
Интерфейс подключения
Через цифровой интерфейс можно получить текущие значения измерений, сохраненные данные и изменить настройки газоанализатора. Газоанализатор может взаимодействовать с компьютером или другими управляющими устройствами через USB-интерфейс. При подключении к компьютеру газоанализатор определяется как USB HID устройство.
» Состав поставки газоанализатора МАГ-6 П-У (О2, СО2)
1. Газоаналитическое устройство МАГ-6 П-У (О2, СО2) для определения состава газовой среды в упаковке пищевых продуктов | 1 шт
2. Электропитающий модуль 220 В | 1 шт
3. Фильтрующий элемент с силиконовым адаптером для иглы и поливинилхлоридной трубкой | 1 шт
4. Запасные иглы (комплект из 5 штук) | 1 шт
5. Комплект адгезивных накладок (100 штук) | 1 шт
6. Инструкция по использованию и технический паспорт изделия | 1 шт
