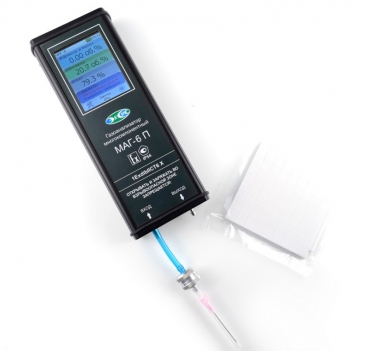

МАГ-6 П-Т-В (МАГ-6 П-Т) газоанализатор портативный с сенсорным TFT дисплеем многокомпонентный

Подробнее

/garantiya.png

 Сделано в России   Взрывозащищенное исполнение

Доставка по России транспорной компанией Деловые Линии, СДЭК: до адреса или до удобного ПВЗ

ЗАКАЗАТЬ  /image028.png  по электронной почте info@diolenergo.ru







Описание

          Модификации портативного многокомпонентного газоанализатора МАГ-6 П-Т-В (или МАГ-6П-Т) предназначены для беспрерывного контроля до четырех газов из предложенного списка, включающего восемь наименований: метан (CH₄), углекислый газ (CO₂), угарный газ (CO), кислород (O₂), аммиак (NH₃), сероводород (H₂S), диоксид серы (SO₂), и диоксид азота (NO₂). Выбор измеряемых компонентов осуществляется при оформлении заказа.

          Газоанализатор имеет взрывобезопасный металлический корпус. В основе работы МАГ-6 П-Т-В лежат высокоточные электрохимические и оптические датчики. Управление прибором осуществляется через сенсорный резистивный экран, реагирующий на касание. Корпус оснащен кнопками включения/выключения и сброса, USB-портом для зарядки и связи с компьютером, а также штуцерами для забора и вывода газовых проб.

В комплектацию газоанализатора входит зарядное устройство.



Основные характеристики и преимущества МАГ-6 П-Т-В:

  • одновременное измерение концентрации до 4 различных газов;
  • высококонтрастный цветной сенсорный TFT-дисплей;
  • прочный корпус, обеспечивающий взрывозащиту класса 1Ex ib IICT6 Gb X;
  • наличие встроенного насоса для принудительной подачи пробы газа;
  • автоматическая самодиагностика при включении;
  • визуальная и звуковая сигнализация при превышении установленных порогов;
  • возможность настройки пороговых значений пользователем; сохранение данных измерений во внутренней памяти;
  • передача информации на ПК через USB-интерфейс (опционально); зарядка от USB-порта;
  • до 8 часов автономной работы от аккумуляторов.



Области применения газоанализатора МАГ-6 П-Т-В:

  • энергетические предприятия,
  • газовые хозяйства,
  • угольная промышленность,
  • агропромышленный сектор,
  • склады ГСМ,
  • коммунальные службы и другие.

Прибор внесен в Государственный реестр СИ РФ под номером 86393-22 и поставляется с первичной поверкой.

Интервал между поверками составляет 1 год.

Средний срок службы – 5 лет.

Гарантийный срок – 12 месяцев.



Газоанализатор МАГ-6 П-Т-В: описание конструкции и внешнего вида.

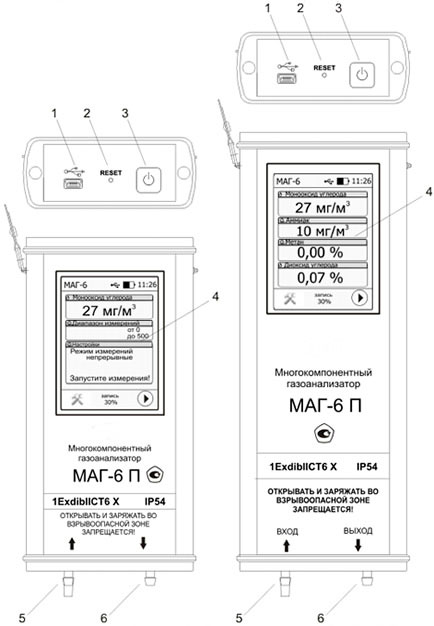

Описание газоанализатора МАГ-6 П-Т-В

(слева – вариант для анализа одного газа, справа – для четырех)

1 - USB-порт для подзарядки и подключения к ПК; 2 - клавиша "полный сброс"; 3 - кнопка включения/выключения прибора; 4 - сенсорный экран; 5,6 - входной и выходной патрубки газовой системы.



Отображение результатов анализа

          В активном состоянии газоанализатор непрерывно всасывает газовую смесь через входное отверстие, расположенное на нижней панели, проводит анализ на основе данных встроенных сенсоров и отображает концентрацию диоксида углерода, кислорода и метана (в процентах), а также оксида углерода, аммиака, сероводорода, диоксида серы и диоксида азота (в мг/м3) на дисплее, в зависимости от установленных сенсоров. Опрос сенсоров происходит примерно раз в секунду. Для определения концентрации аммиака, сероводорода, кислорода, монооксида углерода, диоксида серы и диоксида азота используются электрохимические датчики, которые преобразуют парциальное давление газов в электрический ток. Для измерения объемной доли метана и диоксида углерода применяются оптические инфракрасные датчики, работа которых основана на измерении поглощения электромагнитных волн определенной длины.

Сохранение результатов анализа

          Для сохранения данных измерений необходимо приобрести газоанализатор с соответствующим программным обеспечением. Данные записываются во внутреннюю память прибора с заданным интервалом. Настройка интервала записи, считывание и просмотр данных осуществляется с помощью специализированного ПО.

Коммуникационный интерфейс

          Текущие значения измерений, накопленные данные и настройки газоанализатора могут быть переданы на компьютер или иное устройство через цифровой интерфейс, в частности, USB. При подключении к компьютеру газоанализатор определяется как USB Bulk устройство, необходимые драйверы поставляются в комплекте на диске или USB-накопителе.

Режимы работы и управление МАГ-6 П-Т-В

          Управление прибором осуществляется с помощью резистивного сенсорного экрана, на котором отображаются элементы меню в удобной форме. Экран реагирует на прикосновение любым твердым предметом, включая руку (в перчатке), кредитную карту или стилус. Не рекомендуется использовать острые предметы или предметы с температурой, не соответствующей рабочей температуре газоанализатора, чтобы не повредить экран, в противном случае гарантийное обслуживание будет недействительным.

          После включения и самодиагностики газоанализатор переходит в режим отображения измеренных значений, опрашивает датчики, записывает данные и осуществляет обмен данными через USB. В случае обнаружения критической ошибки во время самодиагностики или работы, дальнейшая эксплуатация прибора невозможна и требуется ремонт.



Основные параметры прибора:

ХарактеристикаЗначение
Тип датчика:
- Для определения аммиака, сероводорода, кислорода, монооксида углерода, диоксида серы, диоксида азота Электрохимический
- Для определения метана, диоксида углерода Оптический
Пороговые значения сигнализации Два уровня (верхний и нижний), настраиваемые пользователем вручную
Допустимая вариативность выходного сигнала газоанализатора относительно основной погрешности 0,5
Допустимое изменение выходного сигнала портативного газоанализатора за 8 часов непрерывной работы относительно основной погрешности 0,5
Производительность встроенного насоса для подачи пробы, дм³/мин 0,3 ± 0,2
Рекомендуемый расход анализируемой газовой смеси, л/мин От 0,1 до 0,5
Время, необходимое для прогрева газоанализатора, мин (максимум) 5
Объем автоматической статистики (количество сохраненных результатов измерений) До 8000
Минимальное время непрерывной работы от полностью заряженного аккумулятора, ч 8
Время полной зарядки разряженного аккумулятора, ч (минимум) 12
Напряжение питания, В От 3,3 до 4,2
Потребляемая мощность, Вт (максимум) 1,5
Индикация Цифровая (цветной сенсорный дисплей) и звуковая
Разрешение экрана 240*320
Количество отображаемых цветов 65536
Тип сенсорного экрана Резистивный
Интерфейс подключения к ПК USB
Максимальная длина USB-кабеля, м 3
Взрывозащищенность 1ExdibIICT6 X
Степень защиты от пыли и влаги IP54
Масса, кг (максимум) 0,5
Габариты, мм (максимум) 225х85х35
Средний срок службы:
- газоанализатора 5 лет
- датчиков 2 года
Средняя наработка на отказ, ч (без учета датчиков) 5000
Гарантийный срок, мес. 12
Межповерочный интервал, мес. 12
Температура окружающей среды От -20 до +40°С
Относительная влажность От 10 до 95 % (без образования конденсата)
Атмосферное давление От 84 до 106 кПа



Основные метрологические характеристики газоанализатора МАГ-6 П-Т-В:

Анализируемый газДиапазон измеренийПределы допустимой основной погрешностиРазрешение (цена младшего разряда)Номинальное время отклика (T0,9ном), с
Кислород (O2) 0,0 - 30,0 % об.д. / 0,0 - 100,0 % об.д. ± 0,4 % об.д. / ± 1,0 % об.д. 0,1 % об.д. 30
Оксид углерода (CO) 0 - 20 мг/м3 / св. 20 до 500 мг/м3 ± 4 мг/м3 / ± 20 % отн. 1 мг/м3 30
Диоксид углерода (CO2) 0,0 - 1,0 % об.д. / 0,0 - 10,0 % об.д. ±(0,02+ 0,05·Cвх) % об.д. / ±(0,1+ 0,05·Cвх) % об.д. 0,01 % об.д. / 0,1 % об.д. 30
Метан (CH4) 0,0 - 2,0 % об.д. / св. 2,0 до 5,0 % об.д. ± 0,2 % об.д. / ± 10 % отн. 0,01 % об.д. 30
Аммиак (NH3) 0 - 20 мг/м3 / св. 20 до 70 мг/м3 ± 4 мг/м3 / ± 20 % отн. 0,1 мг/м3 60
Сероводород (H2S) 0 - 10 мг/м3 / св. 10 до 140 мг/м3 ± 2 мг/м3 / ± 20 % отн. 0,1 мг/м3 60
Диоксид серы (SO2)* 0 - 10 мг/м3 / св. 10 до 50 мг/м3 ± 2,5 мг/м3 / ± 25 % отн. 0,1 мг/м3 60
Диоксид азота (NO2)* 0 - 2 мг/м3 / св. 2 до 35 мг/м3 ± 0,5 мг/м3 / ± 25 % отн. 0,1 мг/м3 60

Примечание: Cвх обозначает концентрацию определяемого компонента на входе датчика.

Выбор диапазона измерения производится при заказе и не подлежит изменению пользователем. Пороги срабатывания сигнализации задаются пользователем.

  • Одновременное измерение SO2 и NO2 одним прибором невозможно.



В состав поставки входят:

  • прибор для анализа газов МАГ-6 П-Т-В;
  • трехметровый зонд-трубка, оснащенный фильтром;
  • устройство для зарядки;
  • чехол для переноски и хранения;
  • инструкция по использованию и технический паспорт;
  • документ с описанием процедуры поверки.



Дополнительно к МАГ-6 П-Т-В можно приобрести:

  • кабель для соединения с ПК;
  • диск или USB-носитель с необходимым программным обеспечением.
