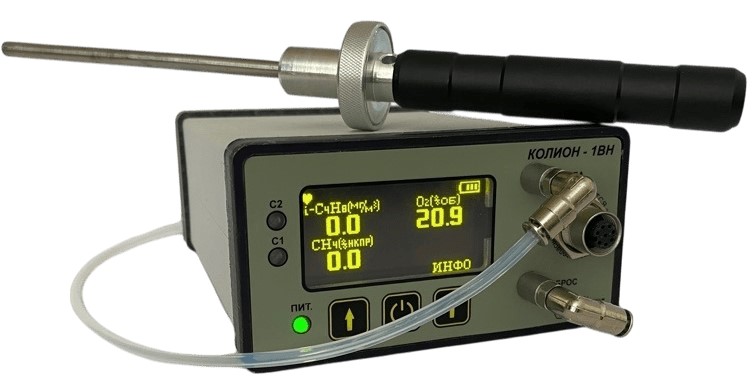

КОЛИОН-1ВН переносной газоанализатор с принудительным отбором пробы

Скачать техническое описание PDF
Подробнее

 Сделано в России   Взрывозащищенное исполнение          Товар внесен в Госреестр

 /image028.png  √ В НАЛИЧИИ Заказать по электронной почте info@diolenergo.ru



Перечень газов



Описание

          Для определения концентрации опасных веществ, таких как пары нефти и её производных, а также для контроля взрывоопасных концентраций метана и других углеводородов, применяются газоанализаторы КОЛИОН-1ВН. Эти устройства также способны измерять процентное содержание углекислого газа и кислорода в воздухе рабочей зоны и сигнализировать о превышении установленных предельных значений.

          КОЛИОН-1ВН – это портативные многоканальные приборы, предназначенные для непрерывной работы.

          Проба анализируемого воздуха принудительно отбирается встроенным электрическим насосом. В комплект поставки газоанализатора КОЛИОН-1ВН входит специальный зонд для забора проб.

          Система оповещения включает в себя световую и звуковую индикацию с возможностью настройки двух порогов срабатывания.

          Доступны различные модификации прибора с одним, двумя, тремя или четырьмя сенсорами.



Для газоанализатора Колион-1ВН предусмотрены следующие типы детекторов:

•  Фотоионизационные детекторы (ФИД) применяются для измерения концентрации летучих органических соединений, включая пары нефти и нефтепродуктов, а также аммиака и сероуглерода.

•  Термокаталитические детекторы (ТКД) используются для определения концентрации горючих газов и паров, в том числе углеводородов нефти.

•  Инфракрасные детекторы (ИКД) позволяют измерять концентрацию горючих газов и паров, включая углеводороды нефти, а также процентное содержание углекислого газа.

•  Электрохимические детекторы (ЭХД) предназначены для измерения концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы и процентного содержания кислорода.

          Газоанализаторы Колион-1ВН выпускаются в разных вариантах комплектации, различающихся количеством и типом установленных датчиков. В одном устройстве может быть установлено от одного до четырех датчиков в различных сочетаниях, при этом количество ФИД не превышает одного, а ТКД и ИКД не могут быть установлены одновременно.

Например, прибор может быть укомплектован двумя ИКД или до четырех ЭХД.



На рисунке представлена схема размещения основных компонентов газоанализатора.

Конструкция прибора включает в себя корпус, состоящий из передней панели (1), кожуха (20) и задней панели (19).

На передней панели размещены следующие элементы:

  • Индикаторное окно (2);
  • Светоизлучающие диоды С1 (4) и С2 (3), излучающие красный свет;
  • Двухцветный светодиод, обозначающий ПИТАНИЕ (5);
  • Соединительный штуцер ПРОБА (9), предназначенный для подключения устройства пробоотбора посредством соединительной трубки;
  • Штуцер СБРОС (10);
  • Герметичный разъем (11) для подключения зарядного устройства, внешнего блока аккумуляторных батарей (ВБА) и для соединения с компьютером;
  • Три кнопки управления (6, 7, 8), функциональность которых определяется надписями на индикаторе, расположенными непосредственно над кнопками;
  • Отверстие пьезоэлектрического излучателя (21);
  • Защитный колпачок, закрывающий разъем (11) (не отображен на рисунке).

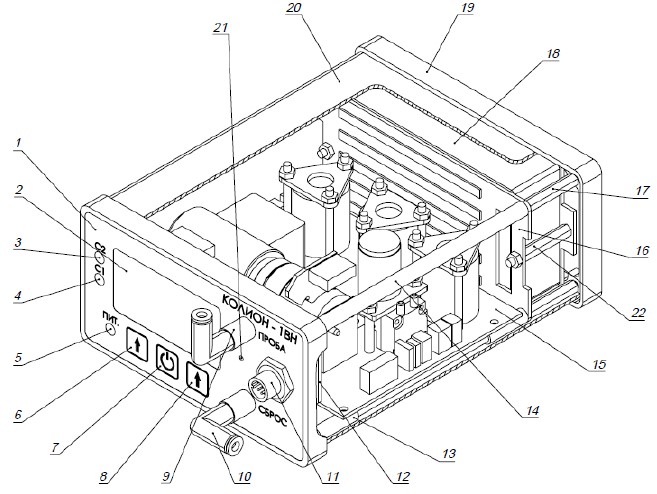

Расположение элементов газоанализатора КОЛИОН-1ВН

Внешний вид устройства представлен следующими элементами: (1) – передняя панель, (2) – смотровое окно, (3) – LED индикатор C2, (4) – LED индикатор C1, (5) – двухцветный индикатор питания, (6, 7, 8) – кнопки управления, (9) – порт "ПРОБА" для соединения с устройством отбора проб, (10) – порт "СБРОС", (11) – коннектор, (12) – модуль индикации, (13, 14, 17, 22) – опорные элементы, (15) – плата электропитания, (16) – модуль нагревателя, (18) – аккумуляторный блок, (19) – задняя крышка, (20) – корпус, (21) – отверстие для пьезоизлучателя.

Внутри корпуса размещены: плата индикации (12), зафиксированная на внутренней стороне передней панели (1) парой гаек и коннектором (11); плата питания (15), закрепленная четырьмя винтами на опорах (13); плата нагревателя (16), соединенная опорами (17) с опорами (13) и (14); аккумуляторный блок (18), включающий два Li-полимерных аккумулятора и схему с резисторами ограничения тока, герметизированными компаундом, закреплен на внешней стороне платы нагревателя (16) при помощи опор (22).

На плате индикации (12) находятся сам индикатор, светодиоды, пьезоизлучатель и разъем для подключения питания. Плата питания (15) прикрепляется к опорам (13).

Конструкция, состоящая из передней панели (1) с закрепленной на ней платой индикации (12), опор (13) с прикрепленной платой питания (15), опор (14), модуля нагревателя (16) с присоединенным с помощью опор (22) блоком аккумуляторов (18), опор (17), помещается в корпус (20), который закрывается задней крышкой (19) и герметично фиксируется четырьмя винтами задней панели, уплотненными резиновыми шайбами и прокладками, расположенными в углублениях на внутренней поверхности передней и задней панелей.



Основные параметры газоанализатора КОЛИОН-1ВН

ХарактеристикаЗначение
Забор пробы Принудительный, посредством встроенного электронасоса
Оповещение Световое и звуковое, с двумя порогами, настраиваемыми пользователем
Габариты (максимальные) 205x125x65 мм
Вес (максимальный) 1 кг
Электропитание Li-полимерные аккумуляторы
Автономная работа (минимум) 12 часов (при -40 °С и выше, без тревожных сигналов)
Время зарядки (максимум) 8 часов
Рабочее напряжение 7,4 В
Потребляемая мощность (максимум) 5 ВА
Защита от пыли и влаги IP67
Взрывозащита:
- с ТКД 1Ex db ib IIB T4 Gb Х
- без ТКД 1Ex ib IIB T4 Gb Х
Длина пробоотборника 1 м (с соединительной трубкой)
Время выхода на режим (максимум) 300 секунд
Допустимая перегрузка (минимум) 100 % от диапазона измерений
Время восстановления (максимум) 300 секунд (до нулевых показаний после перегрузки)
Уровень звука сигнализации (мин) 85 дБ
Объем памяти (минимум) 4000 измерений
Интерфейс связи USB
Срок службы (средний) 10 лет
Периодичность поверки 12 месяцев
Гарантийный срок 24 месяца
Наработка на отказ (средняя) 10000 часов



Условия эксплуатации:

ПараметрЗначение
Температура от -40 до +50°С
Влажность (без конденсата):
- без ЭХД (кроме ЭХД O2) от 0 до 95%
- с ЭХД (кроме ЭХД O2) от 15 до 80%
- с ЭХД (кроме ЭХД O2) кратковременно от 0 до 15% и от 80 до 95%
Давление от 84 до 106,7 кПа



Газоанализаторы КОЛИОН-1ВН обеспечивают следующий функционал:

  • Определение и отображение на экране концентраций анализируемых веществ, причем одновременно для всех установленных датчиков.
  • Формирование визуальных и звуковых уведомлений при достижении заданных пороговых концентраций для каждого определяемого компонента.
  • Создание уникальных светозвуковых сигналов, отличных от пороговых, при превышении верхнего предела измерительного диапазона.
  • Генерация отдельного звукового сигнала и вывод информации (на дисплей или с помощью индикации) при обнаружении любой НЕИСПРАВНОСТИ.
  • Отображение уровня заряда аккумуляторной батареи и формирование специального звукового сигнала, предупреждающего о низком заряде (не позднее, чем за полчаса до автоматического выключения устройства).
  • Вывод на дисплей текущих ДАТЫ и ВРЕМЕНИ.
  • Сохранение результатов измерений во внутренней памяти с энергонезависимостью.
  • Передача данных на ПК посредством USB-подключения.



Метрологические параметры газоанализатора КОЛИОН-1ВН

ДетекторОпределяемое веществоДиапазон измеренийДопустимая основная погрешность (%): приведённая (п) и относительная (о)Порог 1*Порог 2*
ФИД** Пары углеводородов нефти (бензин, керосин, дизельное топливо) 0-4000 мг/м3 п: ±15 (0-50 мг/м3); о: ±15 (50-4000 мг/м3) 100-300 мг/м3 1600-3600 мг/м3
ТКД, ИКД Метан 0-50% НКПР п: ±10 10% НКПР 20% НКПР
ТКД, ИКД Пропан 0-50% НКПР п: ±10 10% НКПР 20% НКПР
ТКД, ИКД Бутан 0-50% НКПР п: ±10 10% НКПР 20% НКПР
ТКД, ИКД Гексан 0-50% НКПР п: ±10 10% НКПР 20% НКПР
ТКД, ИКД Пары углеводородов нефти (бензин, керосин, дизельное топливо) по метану, пропану или гексану 0-50% НКПР п: ±10 10% НКПР 20% НКПР
ИКД Диоксид углерода 0-5% об. п: ±15 (0-0,5% об.); о: ±15 (0,5-5% об.) 0,5% об. 1,5% об.
ЭХД Кислород 0-30% об. п: ±3 23% об. 19% об.
ЭХД Оксид углерода 0-500 мг/м3 п: ±15 (0-20 мг/м3); о: ±15 (20-500 мг/м3) 20 мг/м3 100 мг/м3
ЭХД Сероводород 0-100 мг/м3 п: ±15 (0-3 мг/м3); о: ±15 (3-100 мг/м3) 3 мг/м3 10 мг/м3
ЭХД Диоксид серы 0-30 мг/м3 п: ±15 (0-5 мг/м3); о: ±15 (5-30 мг/м3) 10 мг/м3 20 мг/м3
ЭХД Диоксид азота 0-10 мг/м3 п: ±15 (0-2 мг/м3); о: ±15 (2-10 мг/м3) 2 мг/м3 10 мг/м3

*По запросу возможна установка других порогов сигнализации, находящихся в измерительном диапазоне. Пользователь может самостоятельно изменить пороги сигнализации в меню газоанализатора.

**ФИД определяет указанный перечень веществ.



Единицы измерения газов для КОЛИОН-1ВН

ДетекторИзмеряемый газЕдиницы измерения
ФИД Пары углеводородов нефти (бензин, керосин, дизельное топливо), пропан, метанол мг/м3; ppm (опционально)
ТКД, ИКД Метан, пропан, бутан, гексан, Пары углеводородов нефти (бензин, керосин, дизельное топливо) % НКПР, % об.; г/м3, мг/м3 (опционально)
ИКД Диоксид углерода % об.
ЭХД Кислород % об.
ЭХД Оксид углерода, сероводород, диоксид серы, диоксид азота мг/м3; ppm (опционально)



Состав комплекта поставки:

  • Газоанализатор КОЛИОН-1ВН (переносной).
  • Зонд для отбора проб.
  • Паспорт устройства.
  • Руководство по эксплуатации.
  • Методика проведения поверки.
