С 2016 ГОДА ПРОИЗВОДИТСЯ В РОССИИ
» Идентифицируемые газообразные вещества:
> Легковоспламеняющиеся газы (например, метан CH4, пропан C3H8 и другие).
> O2 (кислород).
> H2S (сульфид водорода).
> CO (монооксид углерода, также известный как угарный газ).

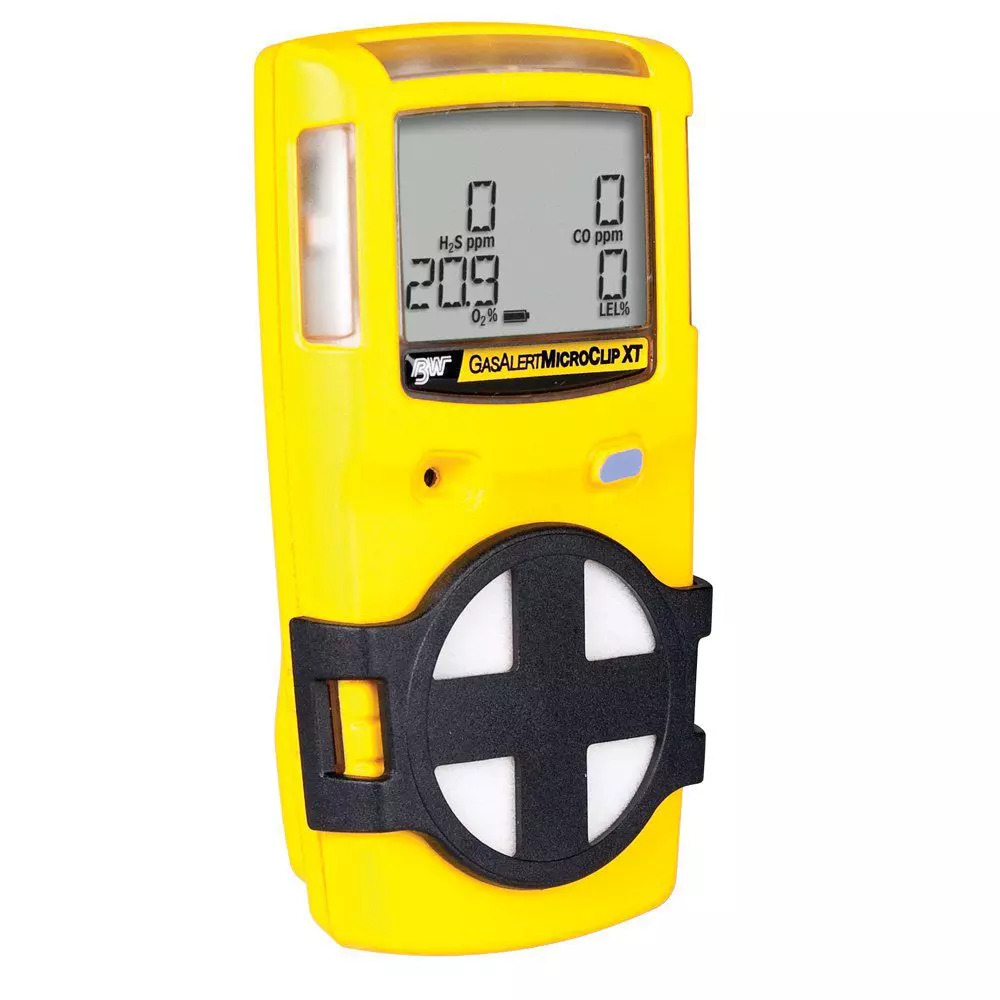

GasAlertMicroClip XL – это серийно выпускаемый портативный газоанализатор, предназначенный для оперативного определения концентраций кислорода, угарного газа, сероводорода и горючих газов в окружающем воздухе.
Устройство состоит из электронного блока и заменяемых датчиков, помещенных в компактный и надежный корпус из стали. Для отображения информации предусмотрен монохромный ЖК-дисплей, управление осуществляется одной кнопкой. Питание обеспечивается литий-полимерным аккумулятором, позволяющим прибору работать до 18 часов без перерыва.
Газоанализатор поддерживает выбор из пяти языков (английский, французский, немецкий, испанский, португальский). По умолчанию все уведомления отображаются на английском.
Забор проб газа осуществляется диффузионным методом, также возможно использование ручного насоса для принудительного отбора. При превышении установленных порогов сигнализации срабатывают вибрационная, световая (светодиодная) и звуковая сигнализации. Для передачи данных на компьютер и последующей обработки (хранения, распечатки и т.д.) предусмотрены USB и ИК-порты.
Среди аналогов можно выделить такие газоанализаторы, как: АНКАТ-64М3, ТОП-СЕНС 310, АНКАТ-7664Микро, Лидер-04, СЕАН-П.
» Ключевые характеристики четырехканального газоанализатора GasAlertMicroClip XL:
— Быстрое реагирование на определяемые компоненты (не более 20 секунд);
— Одновременный контроль до 4-х различных газов;
— Устойчивый к взрывам и защищенный от проникновения пыли и влаги корпус;
— Автоматическая проверка исправности при включении;
— Пользовательская установка уровней тревоги;
— Встроенный журнал регистрации событий;
— Индикатор IntelliFlash, подтверждающий успешное прохождение теста работоспособности;
— Предупреждения TWA и STEL для датчиков сероводорода и монооксида углерода;
— Возможность калибровки датчиков с истекшим сроком годности;
— Надежная работа при низких температурах;
— Совместимость с док-станцией MICRODOCK II для удобства управления и калибровки;
— Удобные варианты крепления: зажим "крокодил" для одежды и кольцо для ношения на шее или груди с ремешком.
» Области применения газоанализатора GasAlertMicroClip XL:
— Нефтегазовая индустрия;
— Угольная промышленность;
— Водопроводно-коммунальное хозяйство;
— Работа в колодцах, подвалах, коллекторах, туннелях, люках и других подземных сооружениях;
— Сельское хозяйство и другие сферы.
Периодичность поверки – 1 раз в год.
Средний срок эксплуатации – 10 лет.
Гарантия – 2 года, распространяется и на сенсоры.
» Спецификации
| Параметр | Значение |
|---|---|
| Число определяемых газов | от 1 до 4 |
| Забор пробы | диффузионный (возможно применение ручного (15м) или автоматизированного (30м) насоса для активного отбора) |
| Защита от внешних воздействий | IP68 |
| Взрывобезопасность | 0Ex da ia IIC T4 Ga |
| Отображение информации | цифровая, световая, звуковая, вибрационная сигнализация (=монохромный ЖК-экран, 2 светодиода, 95 дБ) |
| Время отклика, макс. | 20 секунд |
| Время сигнализации, макс. | 15 секунд |
| Электропитание | литий-полимерный аккумулятор |
| Автономность, ч | 18 |
| Время зарядки, макс. | 3 часа |
| Масса, кг | 0,19 |
| Размеры, мм | 113x60x32 |
| Связь и сохранение данных | через ИК-порт на ПК посредством ИК-USB адаптера |
| Гарантия: газоанализатор/датчики | 24 месяца |
| Гарантия: аккумулятор | 24 месяца |
| Рекомендованная калибровка | раз в полгода (180 дней) |
| Срок службы, мин. | 10 лет (включая аккумулятор) |
| Условия эксплуатации | |
| Температурный диапазон: | от -40°С до +50°С |
| Влажность: | от 0 до 95 % (без конденсации). |
| Давление: | от 84 до 106,7 кПа. |
» Преимущества:
— GasAlertMicroClip XL гарантирует 18 часов бесперебойной работы без подзарядки, не снижая чувствительности при обнаружении нижнего предела взрываемости (НПВ) для водорода, ацетилена и других легковоспламеняющихся газов.
— Надежная литий-полимерная аккумуляторная батарея устойчива к резким температурным колебаниям, локальным ударам и падениям с высоты до 6 метров.
— Эргономичный дизайн и удобство использования благодаря небольшому весу (всего 190 г).
— На ЖК-дисплее GasAlertMicroClip XL в режиме реального времени отображаются концентрации газов.
— Яркие визуальные сигналы тревоги, заметные со всех сторон.
— Сигнализация о низком уровне (порог 1), высоком уровне (порог 2), средневзвешенном значении (TWA) и предельном значении кратковременного воздействия (STEL).
— Класс защиты IP68 обеспечивает максимальную защиту от пыли и влаги, позволяя GasAlertMicroClip XL находиться под водой на глубине 1,2 метра до 45 минут.
— Удобство эксплуатации и защита от неправильного использования: управление одной кнопкой, интуитивно понятные символы на ЖК-дисплее.
— Индикатор IntelliFlash™ подтверждает, что детектор успешно прошел проверку работоспособности и предоставляет точные данные.
— Самотестирование датчиков, состояния батареи, целостности цепи и аудиовизуальной сигнализации при включении.
— Совместимость с док-станцией MicroDock II для автоматического тестирования и калибровки.
— Совместимость с программным обеспечением Fleet Manager II для отчетности и управления парком детекторов на предприятии.
— GasAlertMicroClip XL обеспечивает мультиязычную поддержку, охватывая английский, французский, немецкий, испанский и португальский языки.
Док-станция MicroDock II – это простое и экономичное решение для проверки работоспособности, калибровки, зарядки GasAlertMicroClip XL, а также для управления данными. Расширенные функции позволяют создавать точные и понятные отчеты, печатать квитанции о калибровке, сортировать и отображать данные в виде графиков, а также архивировать информацию, что значительно упрощает управление газоанализаторами.
GasAlertMicroClip XL состоит из электронного блока и сменных датчиков, размещенных в компактном, легком и прочном корпусе из нержавеющей стали. Элементы питания находятся в изолированном отсеке корпуса с собственной крышкой и отделены от остальной части внутреннего пространства.

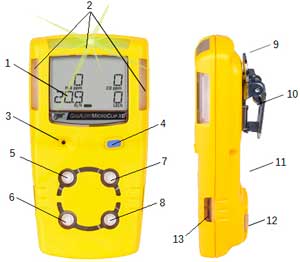

» Визуальное исполнение прибора
Составные части устройства включают в себя: экран на жидких кристаллах (1); световые индикаторы, предупреждающие об опасности, использующие технологию IntelliFlash (2); звуковой сигнал тревоги (3); элемент управления (4); сенсор, определяющий концентрацию горючих газов в опасной близости к нижнему пределу взрываемости (5); датчик, измеряющий уровень кислорода (O2) (6); сенсор для обнаружения угарного газа (CO) (7); датчик, фиксирующий наличие сероводорода (H2S) (8); петля для крепления прибора (9); зажим для фиксации типа "аллигатор" (10); идентификационная табличка с информацией (11); комбинированный разъем для зарядки и инфракрасной связи (12); и порт USB (13).
» Сигнализация. Отображение данных и информации.
1 - Оповещение о тревоге, 2 - Автоматическая корректировка нулевой точки сенсора, 3 - Цифровое представление данных, 4 - Невидимый для пользователя режим, 5 - Указатель уровня заряда аккумулятора, 6 - Метки, определяющие тип газа, 7 - Баллон, наполненный газообразным веществом, 8 - Самостоятельная настройка диапазона чувствительности датчика.
» Настраиваемые параметры газоанализатора GasAlertMicroClip XL:
Датчики: Конфигурация датчиков для определения концентраций сероводорода (H2S), угарного газа (CO), горючих газов (Ex) и кислорода (O2).
Отключение датчика: Функция деактивации выбранного датчика.
Калибровочные газы: Указание концентраций поверочных газовых смесей в ppm, %LEL и %O2 для каждого сенсора.
Периодичность калибровки: Задание временного интервала в днях между процедурами калибровки прибора.
Интервал проверки работоспособности: Установка периодичности в днях для проведения тестов на функциональность датчиков.
Пороги сигнализации низкого уровня: Определение концентраций в ppm, %LEL и %O2 для срабатывания предупреждения о низком уровне газа.
Пороги сигнализации высокого уровня: Установка концентраций в ppm, %LEL и %O2 для включения тревоги о высоком уровне газа.
Сигнализация TWA: Задание концентрации в ppm для тревоги по средневзвешенному значению (TWA) (только для H2S и CO).
Сигнализация STEL: Установка концентрации в ppm для тревоги по пределу кратковременного воздействия (STEL) (только для H2S и CO).
Интервал STEL: Определение продолжительности периода кратковременного воздействия STEL (от 5 до 15 минут) (только для H2S и CO).
Автоматическая установка нуля при включении: Автоматическая калибровка нуля датчиков H2S, CO и Ex при включении.
Нижний предел взрываемости CH4: Отображение показаний Ex в объемных процентах метана.
Автокалибровка O2 при включении: Автоматическая калибровка датчика O2 при включении.
Дополнительные настройки пользователя:
Сигнал подтверждения работоспособности: Звуковой сигнал каждую секунду, подтверждающий готовность к работе.
Квитирование тревог: Отключение звуковой и визуальной сигнализации при снижении концентрации газа ниже порога.
Режим "Безопасность": Постоянное отображение надписи "SAFE" на экране при отсутствии превышений по газам.
Скрытый режим: Отключение звуковых и световых сигналов, с отображением информации на ЖК-дисплее.
Подтверждение сигнализации низкого уровня: Возможность отключения звукового сигнала при тревоге низкого уровня (H2S, CO и Ex).
Интервал записи данных: Установка интервала записи данных от 1 до 120 секунд.
Принудительная калибровка при просрочке: Автоматический переход в меню калибровки при просроченной калибровке.
Блокировка калибровки: Калибровка только через ИК-порт.
Принудительное тестирование при просрочке: Обязательное тестирование при превышении интервала, с отключением при неудаче.
IntelliFlash: Мигающий зеленый светодиод, индикатор нормальной работы.
Интервал IntelliFlash/сигнала подтверждения: Установка частоты мигания IntelliFlash и звуковых сигналов (1-60 секунд).
Язык интерфейса: Выбор языка дисплея (английский, французский, немецкий, испанский, португальский).
» Метрологические параметры
| Газ и тип датчика | Область измерений | Точность | Сигнальные уровни |
|---|---|---|---|
| Кислород (O2), электрохимический | 0 - 30 % объёмной доли | 0,1 % объёмной доли | 19,5 % и 23,5 % объёмной доли |
| Угарный газ (CO), электрохимический | 0 - 500 ppm | 1,0 ppm | 17 ppm и 86 ppm |
| Сероводород (H2S), электрохимический | 0 - 100 ppm | 1,0 ppm | 2 ppm и 7 ppm |
| Взрывоопасные газы (Ex), термокаталитический | 0 - 5,0 % объёмной доли (по метану) или 0 - 100 % НКПР | 0,1 % объёмной доли или 1,0 % НКПР | 10 % и 20 % НКПР |
Типы сенсоров: электрохимический (э/х), термокаталитический (т/к).
Уведомление: Порог срабатывания сигнализации может быть индивидуально настроен пользователем, но это возможно только при подключении к компьютеру через специальный комплект, приобретаемый отдельно. Все установленные предельные значения автоматически отображаются на экране при запуске устройства в процессе самодиагностики.
