Описание

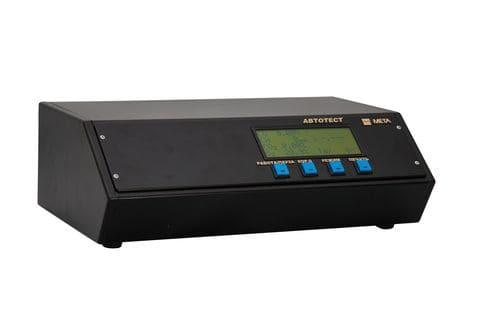

Модель АВТОТЕСТ-02.02 (1 класс) представляет собой серийный четырёхкомпонентный газоанализатор, предназначенный для автомобильной диагностики. Устройство выполняет измерение концентраций четырёх ключевых составляющих выхлопа: оксида углерода (CO), углеводородов (CH), диоксида углерода (CO2) и кислорода (O2).
Конструкция прибора включает несколько основных модулей:
> Система забора и подготовки пробы отвечает за отбор газов из выхлопной системы и их очистку для последующего точного анализа.
> Измерительный и индикационный блок обрабатывает полученные сигналы, преобразуя их в цифровые показания, и выводит информацию на дисплей.
> Датчик для контроля температуры моторного масла позволяет мониторить тепловой режим двигателя в ходе проведения диагностических работ.
Гарантия от производителя на полное соответствие газоанализатора АВТОТЕСТ-02.02 (1 кл.) техническим условиям (ТУ) и паспортным данным предоставляется исключительно при условии соблюдения пользователем всех правил эксплуатации, транспортировки, хранения и монтажа, изложенных в руководстве пользователя.
Функционал газоанализатора АВТОТЕСТ-02.02 (1 кл.):
> Возможность одновременного замера всех компонентов обеспечивает оперативную комплексную оценку экологического состояния автомобиля.
> Определение коэффициента избытка воздуха (λ-параметр) для анализа полноты сгорания топливной смеси, что характеризует эффективность двигателя и его соответствие экологическим стандартам.
> Функция автоматической установки нулевых показаний без необходимости отсоединения пробозаборной магистрали упрощает калибровку и повышает достоверность результатов.
> Диагностика оборотов коленвала и температуры масла даёт дополнительную информацию для более полной оценки работоспособности силового агрегата во время теста.
> Автоматический отвод конденсата из системы.
Ключевые преимущества модели:
Интеграция в многопостовые диагностические линии:
> Возможность работы в составе систем, подобных ЛТК-МЕТА, с автоматической передачей результатов измерений, привязанных к автомобильным номерным знакам.
> Трёхуровневая система фильтрации пробы надёжно защищает чувствительные элементы прибора от загрязнения, увеличивая его ресурс.
> Подогреваемая линия транспортировки газовой пробы исключает образование конденсата. Наличие выносного дисплея повышает удобство считывания информации.
> В базовую поставку входит специализированное программное обеспечение для обработки, анализа и графического представления данных по токсичности выхлопных газов.
> Применение экранированного датчика тахометра минимизирует погрешность измерения оборотов от внешних электромагнитных помех.
> Дистанционное управление посредством беспроводного пульта облегчает контроль и индикацию данных.
Прибор зарегистрирован в Государственном реестре средств измерений РФ.
Разрешён к применению на территории Республики Беларусь и Республики Казахстан.
Межповерочный интервал составляет 12 месяцев.
Метрологические параметры автомобильного четырёхкомпонентного газоанализатора АВТОТЕСТ-02.02 (1 класса)
| Измеряемый компонент | Диапазон показаний | Диапазон измерений | Цена деления | Пределы допускаемой погрешности |
|---|---|---|---|---|
| Абсолютная | ||||
| Углеводороды (CH) в пересчёте на гексан | 0–2000 млн⁻¹ | 0–240 млн⁻¹ | 1 млн⁻¹ | ±12 млн⁻¹ |
| св. 240 до 2000 млн⁻¹ | — | — | ||
| Оксид углерода (CO) | 0–5 % об. | 0,0–1,5 % об. | 0,01 % | ±0,06 % |
| св. 1,5 до 5 % об. | — | — | ||
| Диоксид углерода (CO2) | 0–16 % об. | 0–12,5 % об. | 0,1 % | ±0,5 % |
| св. 12,5 до 16 % об. | — | — | ||
| Кислород (O2) | 0–21 % об. | 0–2,5 % об. | 0,1 % | ±0,1 % |
| св. 2,5 до 21,0 % об. | — | — | ||
| λ-параметр | 0,5–2,0 | — | 0,001 | не нормируется |
| Частота вращения | 0–8000 мин⁻¹ | 0–5000 мин⁻¹ | 10 мин⁻¹ | — |
| св. 5000 до 8000 мин⁻¹ | 100 мин⁻¹ | — | ||
| Температура масла | 0…+125 °C | 0…+125 °C | 1 °C | ±2,0 °C |
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Расход анализируемого газа | не менее 60 л/ч |
| Параметры электропитания: | |
| — от сети ~220 В (+10%/-15%), 50±1 Гц через блок питания | =12 В |
| — от сети постоянного тока | 12,6±2 В |
| — потребляемая мощность | не более 25 Вт |
| Габариты (Д×Ш×В) | не более 410×135×270 мм |
| Масса | не более 5,5 кг |
| Время установления выходного сигнала (показаний): | |
| — для каналов CO, CO2, CH | не более 30 с |
| — для канала O2 | не более 60 с |
| Время выхода на рабочий режим | не более 30 мин |
| Условия эксплуатации: | |
| — температура окружающей среды | от 0 до +40 °C |
| — относительная влажность | до 95% |
| — атмосферное давление | 86,6–106,7 кПа |
| Средняя наработка на отказ | 10 000 ч |
| Срок службы | не менее 4 лет |
Комплект поставки
Газоанализатор автомобильный четырёхкомпонентный АВТОТЕСТ-02.02 (1 класса) в составе:
- Комплект запасных частей.
- измерительный блок,
- блок питания 220/12 В, 3 А,
- пробозаборная трубка длиной 6 м,
- пробозаборник,
- фильтр-каплеуловитель,
- трубка 30 мм — 2 шт.,
- трубка 150 мм — 2 шт.,
- трубка 210 мм,
- трубка 2 м,
- кабель питания К1,
- датчик тахометра К2,
- датчик температуры масла,
- пульт дистанционного управления (опционально),
- кабель для связи с ПК (опционально).
- Комплект эксплуатационной документации.
