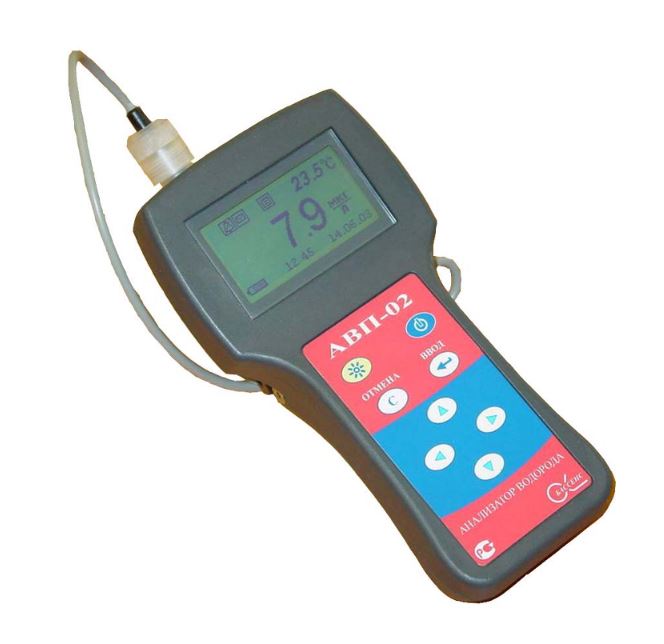

АВП-02 – это портативный многоцелевой прибор для оперативного контроля параметров водорода. Он предназначен для использования непосредственно в производственных процессах с целью определения концентрации H2 (сН2), парциального давления водорода (рН2) и температуры (Т) в различных жидких и газообразных средах. Анализатор позволяет осуществлять мониторинг в режиме реального времени, обеспечивая получение актуальных данных о состоянии среды. Таким образом, АВП-02 является незаменимым инструментом для технологического анализа, контроля качества и оптимизации производственных процессов.
В зависимости от конкретной задачи и сферы использования, анализатор АВП-02 представлен в различных модификациях, каждая из которых имеет свои особенности.
| Модификация анализатора | Комплектация (АС и аксессуары) | Назначение и области применения |
|---|---|---|
| АВП-02Г | АСрН2-03, измерительная камера ИКПГ, побудитель расхода (груша) | Предназначен для определения концентрации водорода в газовых средах. Применяется для обнаружения утечек водорода в электролизных установках, системах охлаждения генераторов, резервуарах с радиоактивными отходами, а также для контроля воздуха в промышленных зонах с целью обеспечения взрывобезопасности. |
| АВП-02Т | АСрН2-04, измерительная камера ИКПЖ с обратным клапаном | Измерение концентрации водорода в воде, в том числе в микрограммовых концентрациях. Используется для контроля водоподготовки в энергетике (атомной, тепловой), а также в химической, нефтяной, пищевой промышленности и оборонном комплексе. |
| АВП-02П | АСрН2-05, датчик погружного типа (нержавеющая сталь, герметичный корпус) | Измерение концентрации водорода непосредственно в точках отбора проб в газах и жидкостях. Подходит для установки в ёмкостях с анализируемой средой (цистерны с нефтепродуктами, метантенки, шахты и т.д.). Применяется для обнаружения утечек водорода и мониторинга воздуха в промышленных зонах. |
| АВП-02А | АСрН2-06, стерилизуемые сенсоры (нержавеющая сталь, стерилизация при 143 °С и 3 ати) | Измерение концентрации водорода в жидких и газообразных средах под высоким давлением, включая первый контур охлаждения ядерных реакторов. Сенсоры могут устанавливаться в биореакторы. Также применяется в химической и нефтеперерабатывающей промышленности для измерений при высоком давлении. |
Для работы во взрывоопасных зонах выпускается анализатор АВП-12 с аналогичными характеристиками, но во взрывозащищенном корпусе.
АВП-02 зарегистрирован в реестре средств измерений РФ и поставляется с первичной поверкой, подтвержденной электронной записью в базе ФГИС "АРШИН". Межповерочный интервал составляет 1 год.
Гарантийный срок эксплуатации – 24 месяца со дня отгрузки. Изготовитель гарантирует соответствие анализатора требованиям ТУ4215-002-66109885-2010 при соблюдении условий эксплуатации, хранения и транспортировки, указанных в руководстве пользователя.

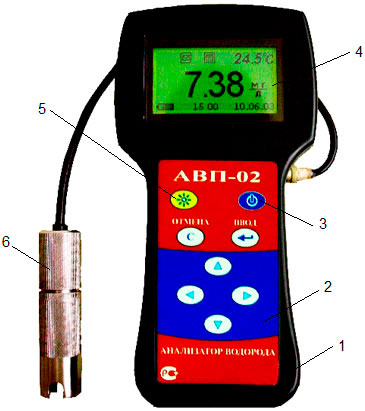

Описание внешних характеристик анализатора водорода модели АВП-02
1 – АВП-02, прибор для измерений; 2 – панель с кнопками; 3 – кнопка «Старт/Стоп»; 4 – экран, отображающий данные; 5 – кнопка управления светом экрана; 6 – датчик, определяющий силу тока.

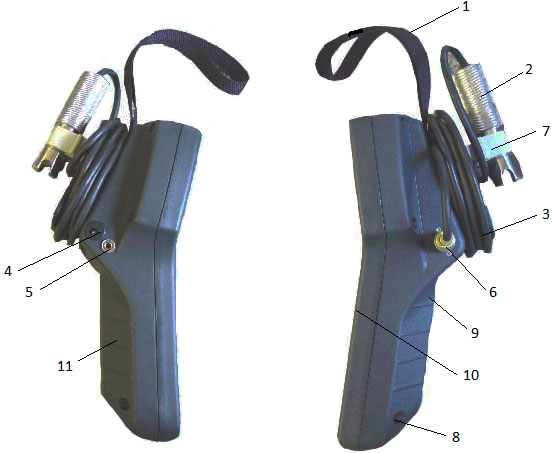

- Гибкий браслет, 2. Амперометрический датчик H2 (АСрН2) или инфракрасный (ИК) с АСрН2, 3. Устройство для намотки шнура, 4. Разъем питания, 5. Порт для кабеля RS-232, 6. Соединитель для АСрН2, 7. Фиксатор АСрН2-05 или измерительного отсека, 8. Крепежные винты верхней и нижней частей анализатора, 9, 10. Нижняя и верхняя части корпуса анализатора, 11. Отсек для батареи.
.
В данном контексте представлены составные части и элементы конструкции анализатора, необходимые для его функционирования и подключения внешних устройств и датчиков. Каждый элемент выполняет свою определенную функцию, обеспечивая целостность и работоспособность прибора.
Представленные ниже данные описывают технические параметры устройства для анализа газов.
| Параметр | Значение |
|---|---|
| Режим функционирования | Прерывистый (определяется временем зарядки аккумулятора) |
| Метод измерения | Амперометрия |
| Диапазон определяемых концентраций водорода: | |
| - в воде (мкг/дм3) | 0 - 20 000 |
| - в воде (мг/дм3) | 0 - 20 |
| - в газовых смесях (об. %) | 0 - 100 |
| - парциальное давление (мм рт. ст.) | 0 - 2000 |
| - парциальное давление (кПа) | 0 - 200 |
| - температура анализируемой среды (°С) | 0 - +50 |
| Погрешность измерений: | |
| - в диапазоне 0 - 200 мкг/дм3 | ± (2,0 + 0,03A) |
| - в диапазоне 0,2 - 2 мг/дм3 | + (0,05A - 2,0) |
| - в диапазоне 2 - 20 мг/дм3 | + (0,10A - 0,1) |
| - в диапазоне (0 - 20) об. % | ± (0,1 + 0,03A) |
| - в диапазоне (20 - 100) об. % | ± (0,05A - 0,3) |
| - в диапазоне (0 - 20) кПа | ± (0,1 + 0,03A) |
| - в диапазоне (20 - 200) кПа | ± 0,05(A - 0,3) |
| - в диапазоне (0 - 200) мм рт. ст. | ± (1,0 + 0,03A) |
| - в диапазоне (200 - 2000) мм рт. ст. | ± 0,05*(A - 3,0) |
| - температуры (°С) | ± 0,3 |
| Время установления показаний (95 %) при изменении концентрации водорода (+25 °С), не более (с) | 30 |
| Время выхода на рабочий режим после включения, не более (мин) | 5 |
| Температура окружающей среды (°С) | от -20 до +60 |
| Защита от пыли и влаги | IP65 |
| Автоматическая температурная компенсация (влияние на мембрану и растворимость водорода) | Да |
| Типы калибровок | по нулевой точке, по ГСО, спецградуировка / по воздуху, по ГСО, с УК-01 |
| Сигнализация тревоги (верхний/нижний предел кислорода) | Звуковая и световая |
| Интерфейс связи с ПК | RS-232 |
| Срок службы амперометрического сенсора | Не ограничен |
| Средний срок службы прибора, не менее (лет) | 10 |
| Средняя наработка до отказа, не менее (ч) | 5000 |
| Потребляемая мощность, не более (В·A) | 2 |
| Напряжение питания зарядного устройства | 220 В, 50 Гц |
| Время работы от аккумулятора (без подсветки дисплея) (ч) | 100 |
| Время зарядки аккумулятора (ч) | 12 - 15 |
| Масса прибора, не более (кг) | 1,2 |
| Габаритные размеры (мм), не более: | |
| - измерительное устройство | 220x116x100 |
| - графический дисплей | 80x50 |
| - измерительная камера | 100x90x30 |
| - амперометрический сенсор | 16x80 |
| Длина кабеля, не менее (м) | 1 |
| Гарантийный срок эксплуатации (месяцев) | 24 |
| Межповерочный интервал (месяцев) | 12 |
Примечание: A – текущее показание анализатора в выбранных единицах.
Состав комплекта поставки
| Перечень составных частей | Обозначение по документации | Количество |
|---|---|---|
| Измерительный прибор АВП-02 | НЖЮК.2.001.003.002-01 | 1 |
| Амперометрический датчик* | НЖЮК 4215-002-66109885-2010 | 1 |
| Измерительная ячейка* | НЖЮК 4.146.001-02 | 1 |
| Устройство для зарядки | 1 | |
| Интерфейсный кабель RS-232 | НЖЮК.4.001.001.011 | 1 |
| Дополнительные принадлежности | ||
| Флакон с электролитическим раствором | НЖЮК 6.870.062-01 | 1 |
| Запасные детали | ||
| Собранный корпус АСрН2 | НЖЮК 8.634.142-01 | 3 |
| Резиновое уплотнительное кольцо | НЖЮК 8.623.160-01 | 1 |
| Документация по эксплуатации | ||
| Набор эксплуатационных документов, включая паспорт | НЖЮК 4215-002.2-66109885-10 | 1 |
Примечание: * – зависит от конкретной комплектации.
