Кодировка для формирования заказа:
- Сигнал-4М - газоанализатор метана или углеводородов (гексан, дизельное топливо, ацетон и другие) со встроенным сенсором ТКС-1;
- Сигнал-4А - газоанализатор паров аммиака;
- Сигнал-4КМ - газоанализатор кислорода и метана (или углеводородов);
- Сигнал-4К - газоанализатор кислорода;
- Сигнал-4Э - газоанализатор токсичных паров;
- Сигнал-4 – газоанализатор углекислого газа (CO2).
Описание:

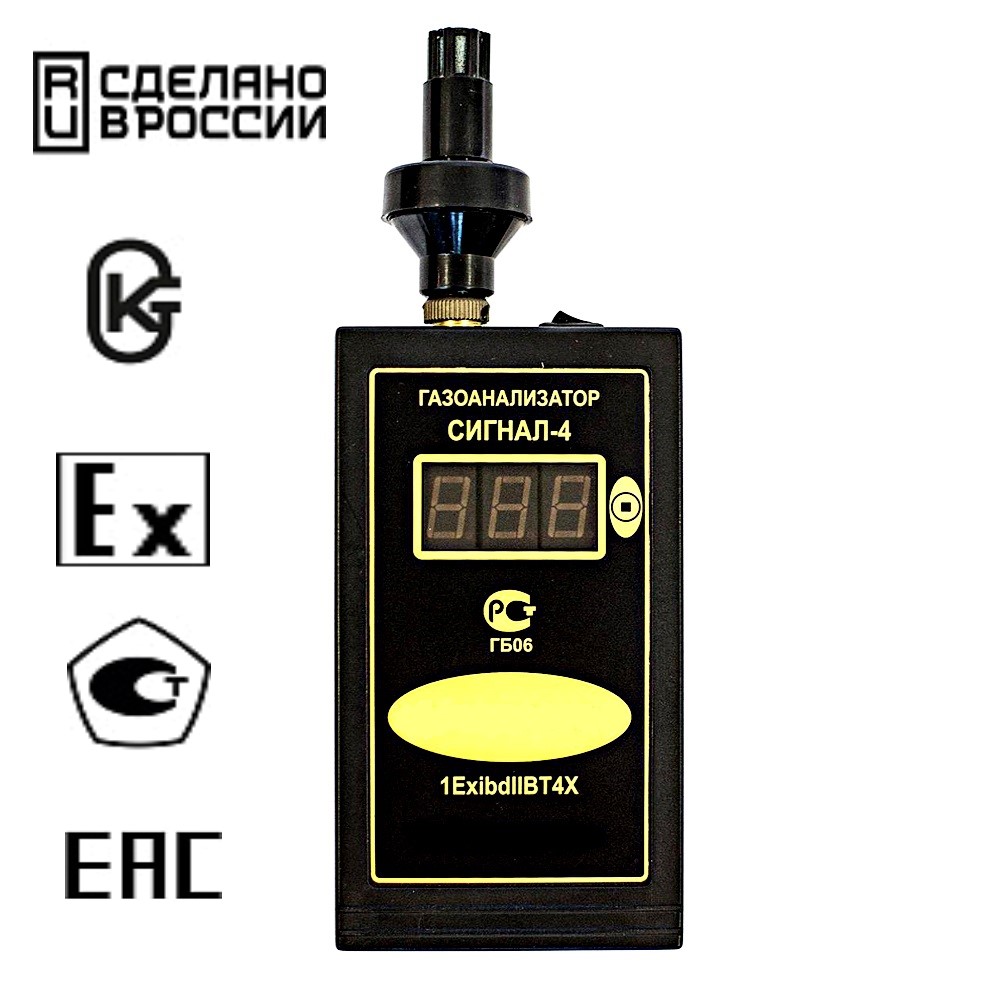

Разработанный и серийно производимый переносной взрывозащищенный газоанализатор СИГНАЛ-4 предназначен для контроля и измерения довзрывных концентраций горючих газов, а также предельно допустимых концентраций токсичных веществ и кислорода в воздухе рабочей зоны.
Газоанализатор, оборудованный диффузионным забором пробы из контролируемой среды, выполнен в пластиковом корпусе, внутри которого размещены аккумуляторный блок и блок звукового оповещения, с цифровой индикацией. Сенсорный блок соединяется с корпусом прибора посредством разъема или удлинительного кабеля длиной 5,7 метра.
Принцип работы газоанализатора основан на анализе электрического сигнала, пропорционального концентрации измеряемого газа, полученного с измерительного сенсора. Датчик калибруется на одно измеряемое вещество, и при превышении пороговой концентрации газа в приборе срабатывает свето-звуковое оповещение.
Пороговые значения устанавливаются в заводских условиях в соответствии с принятыми нормативами по контролю довзрывных концентраций и предельно допустимых концентраций воздуха рабочей зоны.
При разряде аккумуляторного блока до минимально допустимого уровня на приборе активируется звуковой сигнал, а светодиод, указывающий на рабочий статус, выключается.
Варианты применяемых сенсоров, в зависимости от контролируемого вещества (газа):
- Датчики термокаталитического типа (предназначенные для мониторинга взрывоопасных газов, таких как бензин, дизельное топливо, метан (СН4), пропан (C3H8) и другие углеводороды);
- Электрохимические сенсоры (используемые для контроля токсичных паров, включая угарный газ (CO), озон (O3), диоксид серы (SO2), оксиды азота (NO, NO2), сероводород (H2S), хлор (Cl2), аммиак (NH3), формальдегид (CH2O), хлороводород (HCl), а также для мониторинга уровня кислорода (O2);
- Полупроводниковые сенсоры (предназначенные для обнаружения аммиака или различных типов фреона: R12, R22, R113, R114B2).
Технические характеристики
| Характеристики | Значения |
| Количество измерительных каналов | от 1 до 6 |
| Метод отбора пробы | диффузионный |
| Оповещение и индикация | ЖК-индикация, звуковая |
| Маркировка взрывозащиты | 1Ех ib db IIB T4 Gb X 1Ех ib IIB T4 Gb X |
| Степень защиты оболочки | IP 54 |
| Материал корпуса | ABS-пластик |
| Типы сенсоров | - термокаталитический - электрохимический - полупроводниковый |
| Время срабатывания аварийной сигнализации | не более 10 секунд |
| Время выхода на рабочий режим | не более 30 секунд |
| Диапазон рабочего напряжения аккумуляторной батареи, В | от 4,2 до 5,2 |
| Время работы /время зарядки; емкость аккумулятора |
не менее 16 часов / не менее 10 часов ≤ 2850 мА |
| Условия эксплуатации: | |
| - температурный диапазон | от -40 до +60 °С |
| - атмосферное давление, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 800) |
| - Влажность воздуха | не более 95%, при температуре +25 °С |
| Срок службы прибора, не менее, лет | 10 лет |
| Межповерочный интервал | 12 месяцев |
Особенности и приемущества:
- Для обеспечения безопасного мониторинга загазованности в замкнутых пространствах, таких как колодцы, цистерны и резервуары, газоанализатор предлагается в специализированном исполнении с выносными датчиками, подключаемыми посредством кабелей длиной 3 или 6 метров.
- Прибор отличается малым весом и компактными габаритами, что облегчает его транспортировку и использование в полевых условиях.
- Газоанализатор имеет взрывозащищенную конструкцию, сертифицированную по стандартам 1ExibdIIBT4X или 1ЕхibIIBТ4Х, в зависимости от модификации.
- Результаты измерений отображаются в цифровом формате на экране устройства.
- Обеспечивается одновременный мониторинг концентраций различных горючих газов и паров, включая метанол, гексан, метан, бензиновые и дизельные пары.
- Газоанализатор оснащен функцией быстрого переключения шкал измерений посредством одной кнопки.
- При первичной государственной поверке (по запросу) определяется коэффициент перекрестной чувствительности датчика к метану (CH4), что позволяет в дальнейшем проводить поверку сенсоров на другие вещества с использованием поверочной газовой смеси метана в воздухе.
- Также предусмотрена функция контроля уровня заряда аккумуляторной батареи.
Габариты и масса газоанализаторов
| Модуль | Габаритные размеры, мм, не более | Масса, кг, не более |
| Блок сигнализации Сигнал-4 | 152×38×91 | 0,32 кг |
| Датчики Сигнал-4КМ | 90×Ø35 | 0,1 кг |
| Датчик Сигнал-4М, Сигнал-4А | 72×Ø35 | 0,1 кг |
| Датчик Сигнал-4К, Сигнал-4Э | 60×Ø36 | 0,1 кг |
| Зарядное устройство | 76×69×60 | 0,1 кг |
| Чемодан пластмассовый | 250×250×98 | 0,2 кг |
